多傳感器測量裝置FuehlerSysteme DMU2/A 系列壓力傳感器

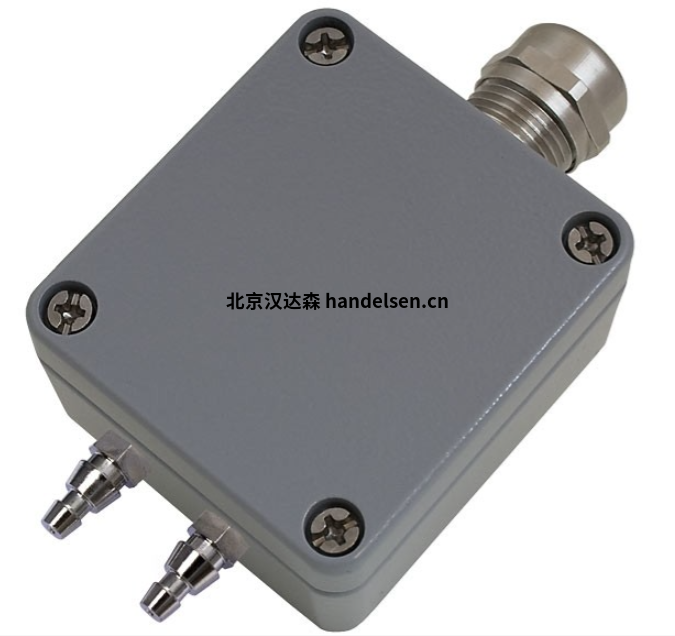

DMU2/A 壓差變送器，帶EMC接頭，有源輸出（0-10 V或4-20 mA）



-5000—+5000 Pa

電磁兼容螺釘連接

每臺設備 8 個秤

0-10 V， 4-20 mA

輸出衰減 0 秒 / 1 秒 / 5 秒 / 10 秒 可通過 DIP 開關選擇



壓力變送器 DMU2/A 檢測兩個壓力輸入之間的過壓、欠壓或壓差，并將測量值轉換為 0-10 V 或 4-20 mA 的線性輸出信號。有 8 種不同的秤可供選擇，可以使用創新的 DIP 開關技術根據需要進行切換。壓力變送器的輸出衰減（0 秒 / 1 秒 / 5 秒 / 10 秒）也可以通過 DIP 開關確定。對于現場零點的手動校準，壓力變送器在按鈕上執行零點調整。如果需要，可以使用SPAN控制器在現場對壓力變送器進行精細校準。鋁制外殼可確保極高的機械負載能力，并具有EMC壓蓋，可實現簡單安全的EMC布線。



輸出類型

超壓、欠壓或壓差



中等

空氣、非腐蝕性、不易燃、非冷凝氣體



壓力測量范圍

V1： 0—+/-500 Pa，

V2： 0—+/-5000 Pa，

V3： 0—+/-100 Pa



尺度

V1： 0—+/-100， 0—+/-200 Pa， 0—+/-300 Pa， 0—+/-500 Pa;

V2： 0—+/-1000， 0—+/-2000 Pa， 0—+/-3000 Pa， 0—+/-5000 Pa;

V3： 0—+/-25， 0—+/-50 Pa， 0—+/-75 Pa， 0—+/-100 Pa



準確性

±3.0% EW（20°C 時）



溫度依賴性

±2.5% EW / 10 K



線性誤差

±1.0% EW



長期穩定性

±1% EW/Jahr



零點偏移

可達 +2% EW



抵消

使用 5° 電位計進行所選縮放的 ±270%



反應

< 1 秒，相對于EW變化 5%



輸出衰減

0 s / 1 s / 5 s / 10 s 可通過 DIP 開關選擇



傳感器保護

安裝在外殼中



磨合期

通過溫度控制，調試期間< 30 分鐘



模擬電源 0-10 V

24 V 交流/直流 （±5%）



模擬電源 4-20 mA

15—36 V 直流 （Ubmin = 15 V + RLast*0.02A）



0-10 V 時的電流消耗

類型。15毫安



4-20 mA 時的電流消耗

高達 20 mA / 輸出



模擬輸出 0-10 V

3 線連接，小負載電阻 100 kOhm



模擬輸出 4-20 mA

2 線連接（變送器），大 RLast（歐姆） = （+Ub - 15 V） / 0.02 A



電氣連接

螺絲端子大 1.5 mm²



抗壓強度

5 倍測量范圍



箱

壓鑄（鋁），銀灰色，類似于 RAL 7001



尺寸

表殼：長64 x 寬58 x 高34.5毫米



電纜

螺釘連接 M16x1.5，帶應力消除和 EMC 接地



保護

IP65，壓力口噴嘴打開時達到IP20



類

第三



工作區域 r.F.

0—98% 相對濕度，無污染、無冷凝空氣中



工作溫度

0—+50°C



存儲

0—+50°C



集會

外殼：螺釘緊固，壓力連接：2 個帶緊固螺釘的塑料下水道連接接頭和 2 m PVC 軟管 Ø 6 mm（隨附）



手動零點調整

通過按下板上的按鈕開始零點調整（按住約 10 秒鐘，直到 LED 停止閃爍）。在此之前，必須確保至少連續運行 1 小時，偏移控制器必須處于中間位置，壓力輸入 P+ 和 P- 必須對環境開放（壓差 = 0 Pa，環境壓差 = 0 Pa）。成功校準由 LED 的 5 秒永久點亮發出信號。



批準

CE， EAC， RoHS



型號：

FuehlerSysteme DMU2/A-I/V1

FuehlerSysteme DMU2/A-I/V2

FuehlerSysteme DMU2/A-U/V1

FuehlerSysteme DMU2/A-U/V2

FuehlerSysteme DMU2/A-U/V3
