FuehlerSysteme壓力傳感器變送器DMU/A-I/V1型

FuehlerSysteme eNET International GmbH開發、生產和銷售用于測量環境條件的傳感器，如溫度、濕度、壓力、空氣質量、流量、亮度和運動。作為該領域為數不多的供應商之一，FuehlerSysteme擁有廣泛的產品，可為每種測量應用提供正確的解決方案。



FuehlerSysteme的目標群體是樓宇自動化、能源管理和工業流程。FuehlerSysteme的客戶是系統和控制技術的制造商，工業/樓宇自動化I&C技術領域的項目經理，安裝工匠，建筑運營商，能源/過程優化者和承包商。重點是在產生、分配和使用這些資源時大限度地提高能源效率，以便能夠可持續地利用資源，實現安全的未來。



FuehlerSysteme的商業模式是由技術進步驅動的。由于在人員、技術和組織方面的高投資以及靈活的生產，公司能夠對客戶需求和市場發展做出快速反應。通過不斷發展和創新，富勒系統可以鞏固其未來地位，輕松保證長期增長并創造新的就業機會。



FuehlerSysteme eNET International GmbH的總部位于紐倫堡，這是巴伐利亞僅次于慕尼黑的第二大城市。



FuehlerSysteme 傳感器：

壓力

濕度

亮度與運動

空氣質量

當前

溫度

多傳感器測量裝置

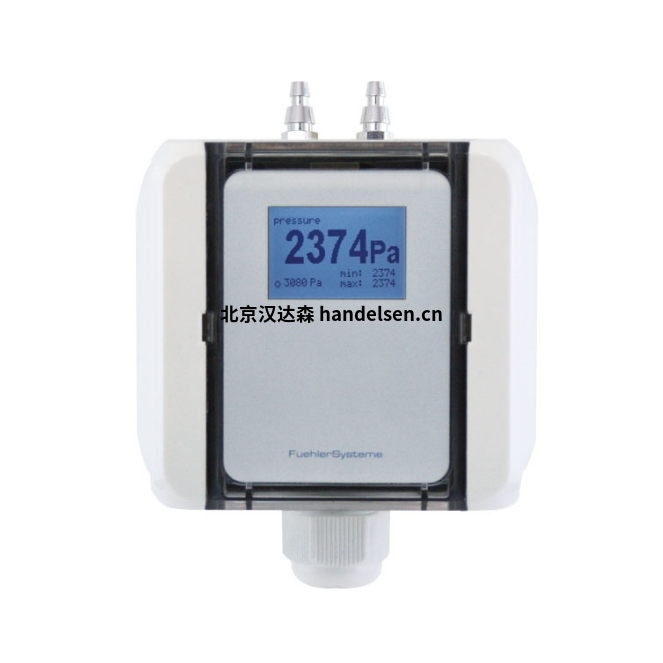

FuehlerSysteme DMU/A 系列壓力傳感器



DMU/A 用于壓差和體積流量的壓力變送器，有源輸出（0-10 V 或 4-20 mA）



-5000—+5000 Pa， 0-200000 m³/h

每臺設備 8 個秤

0-10 V，4-20 mA，轉換

輸出衰減 0 秒 / 1 秒 / 5 秒 / 10 秒 可通過 DIP 開關選擇

鉸鏈閉合技術

壓力變送器檢測兩個壓力輸入之間的超壓、欠壓或差壓 （P），并將測量值轉換為 0-10 V 或 4-20 mA 的線性輸出信號?？梢栽谠O備上設置8種不同的刻度和壓力變送器的輸出衰減（0秒/ 1秒/ 5秒/ 10秒）。

或者，測量裝置可以作為體積流量計運行。它使用系統特定的 K 因子 （k） 計算體積流量 （Q），并將計算值輸出為 0-10 V 或 4-20 mA 的線性輸出信號。K系數，體積流量輸出信號0-10 V或4-20 mA的所需比例，介質的密度以及所需的體積單位（l或m³/s/min/h）可以通過顯示菜單方便地定義。

背光顯示屏的內容可以通過菜單以90°的步長旋轉，并且可以讀取實際值，設置的開關閾值，繼電器狀態，所選間隔（1 h / 6 h / 12 h / 24 h）的MIN/MAX測量值等。對于現場零點的手動校準，壓力變送器在按鈕上執行零點調整。如果需要，可以使用SPAN控制器在現場對壓力變送器進行精細校準。



壓力類型

超壓、欠壓或壓差



中等

空氣、非腐蝕性、不易燃、非冷凝氣體



壓力測量范圍

V1： 0—+/-500 Pa，

V2： 0—+/-5000 Pa，

V3： 0—+/-100 Pa



體積流量測量范圍（計算）

V1： 0-65000 立方米/小時，

V2： 0-200000 立方米/小時，

V3： 0-30000 立方米/小時



尺度

V1： 0—+/-100;0—+/-200 Pa;0—+/-300 Pa;0—+/-500 Pa;

V2： 0—+/-1000;0—+/-2000 Pa;0—+/-3000 Pa;0—+/-5000 Pa;

V3： 0—+/-25;0—+/-50 Pa;0—+/-75 Pa;0—+/-100 Pa



準確性

±3.0% EW（20°C 時）



溫度依賴性

±2.5% EW / 10 K



線性誤差

±1.0% EW



長期穩定性

±1% EW/Jahr



零點偏移

可達 +2% EW



抵消

使用 5° 電位計進行所選縮放的 ±270%



反應

< 1 秒，相對于EW 變化 5%



輸出衰減

0 s / 1 s / 5 s / 10 s 可通過 DIP 開關選擇



傳感器保護

安裝在外殼中



磨合期

通過溫度控制，調試期間< 30 分鐘



模擬電源

0-10 V 24 V 交流/直流 （±5%）



模擬電源 4-20 mA

15—36 V 直流 （Ubmin = 15 V + RLast*0.02A）



0-10 V 時的電流消耗

類型。15 mA，30 mA 峰值電流消耗，開關時刻持續 50 ms，帶可選繼電器



4-20 mA 時的電流消耗

可達 20 mA / 輸出，40 mA 峰值電流消耗，開關時刻持續 50 ms，帶可選繼電器



模擬輸出 0-10 V

3 線連接，小負載電阻 100 kOhm



模擬輸出 4-20 mA

2 線連接（變送器），大 RLast（歐姆） = （+Ub - 15 V） / 0.02 A



報警輸出

1 x 無電勢轉換觸點，48 V，1 A



開關遲滯繼電器

所選縮放比例的 2%（無顯示），所選縮放比例的 0.5—5% 可調（帶顯示屏）



電氣連接

螺絲端子可達 1.5 mm²



抗壓強度

5 倍測量范圍



箱

聚碳酸酯 PC UL 94 V0，帶鉸鏈緊固件，顏色信號白色類似于 RAL 9003



尺寸

外殼： 長 89 x 寬 80 x 高 47 mm



電纜

PG11 接頭，帶應力消除裝置



顯示

可選 LCD 顯示屏，帶背光開/關/自動



保護

IP65，壓力口噴嘴打開時達到IP20



類

第三



部門 r.F.

0—98% 相對濕度，無污染、無冷凝空氣中



工作溫度

0—+50°C



存儲

0—+50°C



集會

外殼：螺釘緊固，壓力連接：2 個帶緊固螺釘的塑料下水道連接接頭和 2 m PVC 軟管 Ø 6 mm（隨附）



手動零點調整

通過按下板上的按鈕開始零點調整（按住約 10 秒鐘，直到 LED 停止閃爍）。在此之前，必須確保至少連續運行 1 小時，偏移控制器必須處于中間位置，壓力輸入 P+ 和 P- 必須對環境開放（壓差 = 0 Pa，環境壓差 = 0 Pa）。成功校準由 LED 的 5 秒永久點亮發出信號。



批準

CE， EAC， RoHS



FuehlerSysteme DMU/A-I/V1

FuehlerSysteme DMU/A-I/V2

FuehlerSysteme DMU/A-ID/V1

FuehlerSysteme DMU/A-ID/V2

FuehlerSysteme DMU/A-IR/V1

FuehlerSysteme DMU/A-IR/V2

FuehlerSysteme DMU/A-IRD/V1

FuehlerSysteme DMU/A-IRD/V2

FuehlerSysteme DMU/A-U/V1

FuehlerSysteme DMU/A-U/V2

FuehlerSysteme DMU/A-U/V3

FuehlerSysteme DMU/A-UD/V1

FuehlerSysteme DMU/A-UD/V2

FuehlerSysteme DMU/A-UD/V3

FuehlerSysteme DMU/A-UR/V1

FuehlerSysteme DMU/A-UR/V2

FuehlerSysteme DMU/A-UR/V3

FuehlerSysteme DMU/A-URD/V1

FuehlerSysteme DMU/A-URD/V2

FuehlerSysteme DMU/A-URD/V3
