F.LLI TOGNELLA閥門FT 01.290型壓力表閥

F.LLI TOGNELLA S.P.A.

液壓控制和調節元件以及液壓閥的設計、生產和分銷的全球領導者，擁有符合EN ISO 9001：2015的質量體系認證。



F.lli 壓力表閥



系列：

F.lli FT 01.290 用于檢查的帶 1/2“ 側面連接的在線壓力表的排除項

F.lli FT 01.291 帶 90/1“ 側面附件的 2° 壓力表的排除項，用于檢查

F.lli FT 2290 在線壓力表排除項

F.lli FT 2291 90° 壓力表的排除項

F.lli FT 290 在線壓力表排除項

F.lli FT 291 90° 壓力表的排除項

F.lli FT 292 按鈕式 3 路壓力表排除項

F.lli FT 293 按鈕式和板式 3 通壓力表的排除項





參數：



排除直壓力表，M-F 連接 + 1/2“ 側面連接，帶螺紋蓋

帶釘的直插式 1/2“ 側面附件和手輪

碳鋼

通常用于由主管當局進行初始和定期檢查的液壓升降系統。它們通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。高強度鋼模制，經過精心處理的保護，受到嚴格的控制，提供可靠性和耐用性。特別值得注意的是采用旋轉螺母，該螺母允許用戶通過一次鎖定操作將壓力表固定在最適合他的位置。墊圈作為標準配置提供，并插入螺母本身，可防止接頭和壓力表之間的任何泄漏。如果壓力表配有錐形螺紋，則必須使用FT 1201銅墊單獨要求。適用于高達 400 bar 的壓力和 -20° 至 +100° 的溫度，可通過插入可根據要求提供的特殊環 （G） 安裝在面板上。

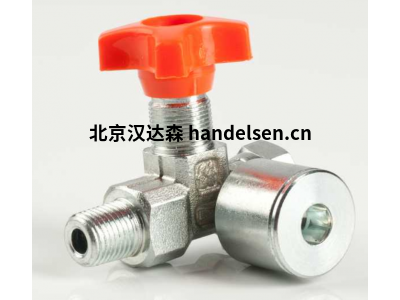

排除 90° 壓力表，M-F 連接 + 1/2“ 側面連接，帶螺紋蓋

尖刺，90°，1/2“ 側面附件和手輪

碳鋼



排除直壓力表，螺紋可用 1/4“-1/2”，配有旋轉螺母，用于在裝配過程中確定壓力表方向。

尖刺，符合機動手輪

不銹鋼 Aisi 316

FT 2290 防針裝置（在線）通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。經過嚴格的控制，它們具有可靠性和耐用性。特別值得注意的是采用旋轉螺母，該螺母允許用戶通過一次鎖定操作將壓力表固定在最適合他的位置。墊圈作為標準配置提供，并插入螺母本身，可防止接頭和壓力表之間的任何泄漏。適用于高達 400 bar 的壓力和 -20 ° / +130 °C 的溫度，可通過插入可根據要求提供的特殊環 （G） 安裝在面板上。

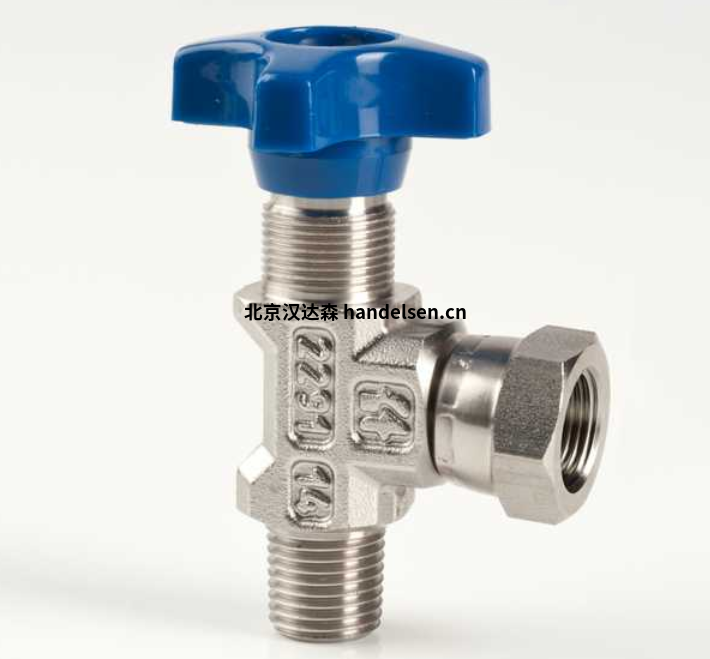

排除 90° 壓力表，螺紋范圍為 1/4“，配有旋轉螺母，用于在裝配過程中確定壓力表方向。

尖刺，90°和手輪

不銹鋼 Aisi 316

針頭排除裝置FT 2291（90°時）通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。經過嚴格的控制，它們具有可靠性和耐用性。特別值得注意的是采用旋轉螺母，該螺母允許用戶通過一次鎖定操作將壓力表固定在最適合他的位置。墊圈作為標準配置提供，并插入螺母本身，可防止接頭和壓力表之間的任何泄漏。配備FT 2299-24連接器，它們還允許連接帶有1/2“氣體連接的壓力表。適用于高達 400 bar 的壓力和 -20° 至 +130° 的溫度，可通過插入可根據要求提供的特殊環 （G） 安裝在面板上。





排除直壓力表，螺紋可用 1/4“-1/2”，配有旋轉螺母，用于在裝配過程中確定壓力表方向。

尖刺，符合機動手輪

不銹鋼 Aisi 316

FT 2290 防針裝置（在線）通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。經過嚴格的控制，它們具有可靠性和耐用性。特別值得注意的是采用旋轉螺母，該螺母允許用戶通過一次鎖定操作將壓力表固定在最適合他的位置。墊圈作為標準配置提供，并插入螺母本身，可防止接頭和壓力表之間的任何泄漏。適用于高達 400 bar 的壓力和 -20 ° / +130 °C 的溫度，可通過插入可根據要求提供的特殊環 （G） 安裝在面板上。

排除 90° 壓力表，螺紋范圍為 1/4“，配有旋轉螺母，用于在裝配過程中確定壓力表方向。

尖刺，90°和手輪

碳鋼

FT 291 防針裝置（90°）通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。高強度鋼模制，經過精心處理的保護，受到嚴格的控制，提供可靠性和耐用性。特別值得注意的是采用旋轉螺母，該螺母允許用戶通過一次鎖定操作將壓力表固定在最適合他的位置。墊圈作為標準配置提供，并插入螺母本身，可防止接頭和壓力表之間的任何泄漏。如果壓力表配有錐形螺紋，則必須使用技術目錄中所示的FT 1201銅墊，并單獨要求。它們配備FT 299-24連接器，還允許連接帶有1/2“氣體連接的壓力表。（或者，建議使用 FT 290-12 型號）。適用于高達 400 bar 的壓力和 -20° 至 +100° 的溫度，可通過插入可根據要求提供的特殊環 （G） 安裝在面板上。根據要求： • 帶母/母連接的版本 （01） • 用于剛性管道 （04） • 用于柔性軟管 （05） • 氟橡膠墊片 （V） • 配有環 （G） 指示是 KM 還是六角形 • 不銹鋼版本 FT 2291



用于按鈕壓力表的排除器，直插式或面板安裝，1/4“ 螺紋連接?？筛鶕筇峁┎粠ёx取塊

帶按鈕的手冊

碳鋼

新型FT 292按鈕排除裝置通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。讀數是通過按下按鈕完成的，該按鈕由對比彈簧推動的隔離開關活塞攔截流向儀器的流體，自動排出殘余壓力。一個特定的建設性裝置允許您將按鈕鎖定在讀取位置，使其沿箭頭指示的方向旋轉，從而連續顯示回路的壓力。卸載時允許的最大壓力為 50 kg/cm2。除了管道中的簡單在線連接外，還可以通過面板插入來表示組裝的模塊化。用于面板安裝的環和板僅在明確要求時才提供，指示是KM還是六角形。對組件、操作條件和材料的仔細研究有助于實現高質量標準;他們經常接受的重要測試的結果也證實了這一點。它們配有FT 299連接器，可以更快地將壓力表鎖定在最適合讀取的位置。它們可用于高達 400 bar 的工作壓力。





排除按鈕壓力表，板安裝，連接可用 Cetop 03?？筛鶕筇峁┎粠ёx取塊

帶按鈕、板附件的手冊

碳鋼

新型FT 293按鈕擋塊通常用于保護壓力表，因為它們具有雙重功能，即在打開過程中緩沖壓力沖擊并將其與壓力管路隔離。讀數是通過按下按鈕來完成的，松開按鈕，隔離開關活塞在對比彈簧的推動下攔截引導到儀器的流體，自動釋放殘余壓力。一個特定的建設性裝置允許您將按鈕鎖定在讀取位置，使其沿箭頭指示的方向旋轉，從而連續顯示回路的壓力。預計不會供應固定螺釘。對組件、操作條件和材料的仔細研究有助于實現高質量標準;他們經常接受的重要測試的結果也證實了這一點。它們配有FT 299連接器，可以更快地將壓力表鎖定在最適合讀取的位置。它們可用于高達 400 bar 的工作壓力。
