KSB BOA-Control PIC系列調節閥允許的介質溫度120°C

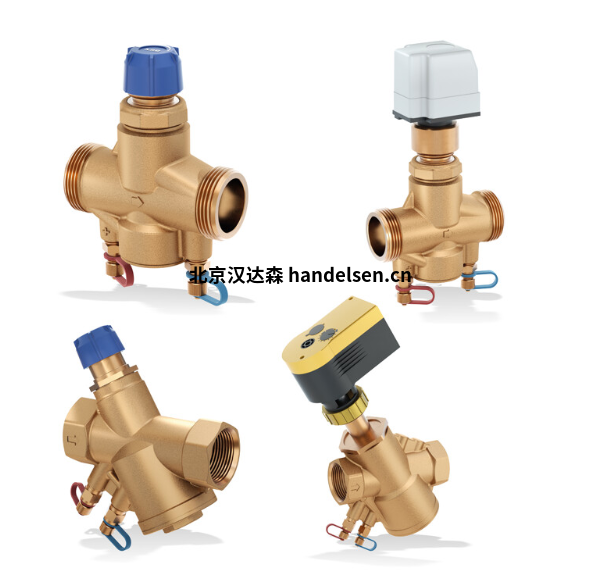

KSB BOA-Control PIC 閥門



壓力無關型組合閥，由可以無級設置的流量調節器和調節閥組成，用于液力平衡，閥權度保持不變時用于動態體積流量調節，帶螺紋連接 (DN 10 - 50) 和法蘭連接 (DN 65 - 150)。采用數字刻度，可以直接在閥門上無級設置體積流量給定值，帶機械閉鎖功能。具有用來檢查壓力和存在的小壓差的測量接頭。有各種不同的體積流量調節范圍 (LF/HF)，螺紋型從 43 到 8586 l/h，法蘭型從 4.4 到 160 m³/h。還可以安裝一個執行機構 (M 30 x 1.5) 用于電動調節另一個參量，例如以調整體積流量的方式調節室溫。



主要應用

熱水供暖裝置

空調設備

冷卻回路





液壓裝置外殼公稱壓力

PN 16, PN 25



max.大公稱寬度

DN 150



max. 允許的介質溫度

120 °C





優勢

通過使用合適的材料，廣泛適用于供暖和制冷設備

通過預設置體積流量，可輕松快速進行調試

通過機械式體積流量調節實現恒定的體積流量

可選擇安裝執行機構，以靈活調整大體積流量

通過鎖定功能確保預設置

大量執行器（開啟/關閉，3 點式，連續式，溫控式）可實現全面的調節功能

由于具有體積流量恒定的局部區域，在全負荷和部分負荷運行中可實現佳設備性能

通過不受壓力影響的體積流量調節，可對舊版設備（例如單管加熱）進行簡單的液力平衡





技術數據



組件功能

截止/調節



入口連接方式

外螺紋接口,

內螺紋接口,

法蘭



驅動器規格方案

帶手輪



外殼材料

EN-GJL-250,

CUZN36PB2AS



液壓裝置外殼公稱壓力

PN 16,

PN 25



max. 公稱寬度

DN 150



min. 公稱寬度

DN 10



max. 允許的介質溫度

120 °C



min. 允許的介質溫度

-10 °C



型號：

KSB BOA-ConTROL PIC PN 16 DN 65



KSB BOA-ConTROL PIC PN 16 DN 80



KSB BOA-ConTROL PIC PN 16 DN100



KSB BOA-ConTROL PIC PN 16 DN125



KSB BOA-ConTROL PIC PN 16 DN150



KSB BOA-ConTROL PIC PN 25 DN 10 (G 1/2)



KSB BOA-ConTROL PIC PN 25 DN 10 (G1/2) HF



KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) HF



KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) LF



KSB BOA-ConTROL PIC PN 25 DN 20 (G 1)



KSB BOA-ConTROL PIC PN 25 DN 25 (G 1 1/4)



KSB BOA-ConTROL PIC PN 25 DN 32 (G 1 1/4)



KSB BOA-ConTROL PIC PN 25 DN 40 (G 1 1/2)



KSB BOA-ConTROL PIC PN 25 DN 50 (G 2)
