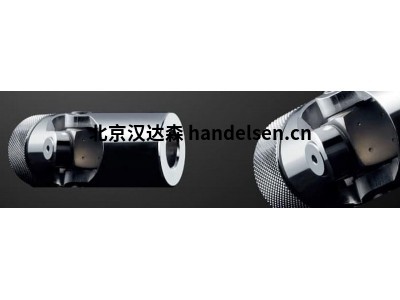

KTR 帶快鎖 GR/HR 的精密接頭萬向軸聯軸器
KTR 帶快鎖 GR/HR 的精密接頭萬向軸聯軸器
快換聯軸器/帶快鎖 GR/HR 的精密接頭
萬向軸/帶快速鎖定的精密接頭。符合 DIN 808
快換聯軸器/帶快鎖 GR/HR 的精密接頭
GR 型精密關節的滑動軸承將最大允許速度限制為 1,000 rpm，
H7 型精密關節的滾針軸承將最大允許速度限制為 4,000 rpm。
每個關節的最大衍射角為 45°。此外，GR 和 HR 型精密接頭具有快速鎖定功能，
可在短期內無需任何工具即可將它們與軸分離。
H7 型精密關節的滾針軸承將最大允許速度限制為 4,000 rpm。
每個關節的最大衍射角為 45°。此外，GR 和 HR 型精密接頭具有快速鎖定功能，
可在短期內無需任何工具即可將它們與軸分離。
與其他聯軸器類型相比，該軸承允許接頭補償明顯更大的角位移。
帶有兩個軸承的雙關節能夠另外抵消徑向位移。
帶有兩個軸承的雙關節能夠另外抵消徑向位移。
特征
萬向軸/帶快速鎖定的精密接頭。符合 DIN 808
GR 型：帶滑動軸承和快速鎖定的精密單接頭
HR 型：帶滾針軸承和快速鎖定的精密單接頭
速度類型 GR = 1,000 rpm
速度類型 HR = 4,000 rpm
每個關節的衍射角 = 45°
快速鎖 (d2) 可用于精孔 H7包括鍵槽或六角孔
孔徑 30 毫米
各種版本的精密接頭acc。
符合 DIN 808精密接頭由一個接頭中心件和兩個通過帶相互連接的輪轂組成。
符合 DIN 808精密接頭由一個接頭中心件和兩個通過帶相互連接的輪轂組成。
關節頭的軸承根據用途選用滑動軸承或滾針軸承。
與其他聯軸器類型相比，該軸承允許精密接頭（單接頭）補償明顯更大的角位移。
帶有兩個軸承的雙關節能夠另外抵消徑向位移。
帶有兩個軸承的雙關節能夠另外抵消徑向位移。
除了角位移和徑向位移外，可伸縮版本的精密接頭/萬向軸還能夠抵消軸向位移。
精密單接頭（萬向軸）：
精密萬向節 G：標準型作為單萬向軸/帶滑動軸承的萬向節，轉速高達 1,000 rpm。
精密萬向節 H：精密單萬向軸/帶滑動軸承的萬向節，轉速高達 4,000 rpm。
精密雙接頭（萬向軸）：
精密萬向節 GD：標準類型作為雙萬向軸/帶滑動軸承的萬向節，速度高達 1,000 rpm。
精密接頭 HD：類型為單接頭/萬向軸，帶滾針軸承作為精密接頭，適用于 500 至 4,000 rpm 的速度和大角度。
可伸縮精密接頭（萬向軸）：
精密萬向節 GA (HA)：可伸縮精密萬向節/萬向軸，帶滑動軸承 (GA) 或滾針軸承 (HA)。
精密萬向節 X (XD)：可伸縮精密萬向節/萬向軸，帶不銹鋼制成的滑動軸承 (X) 或滾針軸承 (XD)。
帶快鎖/快換聯軸器的精密接頭：
精密接頭 GR(HR)：帶滑動軸承 (GR) 或滾針軸承 (HR) 的快速鎖定精密接頭，速度范圍分別為 1,000 rpm。4,000 轉/分。
KTR 帶快鎖 GR/HR 的精密接頭萬向軸聯軸器
