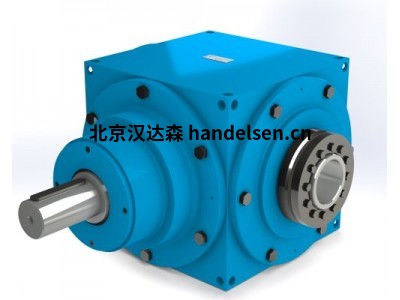

UNIMEC傘齒輪齒輪箱RB系列

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　材料規范規范適應癥

　　輪轂軸C45EN 10083-2：2006碳素鋼

　　卡特GJL 250EN 1561：2011灰鑄鐵完全加工6面

　　傘齒輪17NiCrMo 6-4EN 10084：2008表面硬化合金鋼地面鉆孔和飛機格里森齒輪成對運行。

　　空心拉桿C45EN 10083-2：2006碳素鋼

　　滑潤劑Unimec Atir SH150合成油0,1 lt

　　一般特征

　　齒輪間隙15' - 20'

　　強制潤滑速度3000轉

　　潤滑脂潤滑速度100轉

　　工作溫度[°C]-10°C / 80°C

　　空心軸最大力矩90 Nm

　　最大輸入速度4500轉

　　主變速箱重量6,5公斤

　　電機型號

　　IEC蝸桿螺絲孔直徑居中直徑額定功率(4極電機)

　　IEC 90 B5 / B1424毫米130毫米/ 95毫米1,9千瓦

　　IEC 63 B511毫米95毫米0,25千瓦

　　IEC 71 B5 / B1414毫米110毫米/ 70毫米0,55千瓦

　　IEC 80 B5 / B1419毫米130毫米/ 80毫米1,1千瓦

　　UNIMEC傘齒輪齒輪箱自37年以來一直根據現有技術使用廂式車技術和機械解決方案設計和制造，能夠滿足苛刻和復雜市場不斷增長的需求。九種尺寸，十分之一的安裝方案，高達1/12的系列比率范圍以及定制設計的可能性使UNIMEC成為運動傳輸領域的可靠合作伙伴。立式齒輪箱的實際形狀允許在各種機器上進行通用安裝。

　　錐形齒輪箱在軸的選擇和直接安裝在任何類型的電機上的通用性也很高，從普通IEC到無刷電機，再到氣動馬達等等。運行效率高，噪音低是Gleason®型螺旋齒錐齒輪應用的合理結果; 使用這種幾何形狀和適當的熱處理將UNIMEC的傘齒輪齒輪箱放置在這個機械部門的頂部。

　　型號系列如下：

　　RA54RA86RA110RA134RA166RA200RA250RA350RA500

　　RB54RB86RB110RB134RB166RB200RB250RB350RB500

　　RC54RC86RC110RC134RC166RC200RC250RC350RC500

　　RM54RM86RM110RM134RM166RM200RM250RM350RM500

　　RX54RX86RX110RX134RX166RX200RX250RX350RX500

　　RS54RS86RS110RS134RS166RS200RS250RS350RS500

　　RK86RK110RK134RK166RK200RK250RK350

　　RY86RY110RY134RY166RY200RY250RY350

　　RR86RR110RR134RR166RR200RR250RR350

　　RW86RW110RW134RW166RW200RW250RW350

　　RZ86RZ110RZ134RZ166RZ200RZ250RZ350

　　RP86RP110RP134RP166RP200RP250RP350
