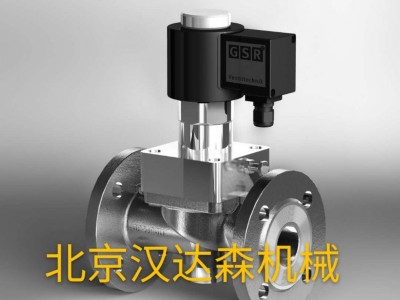

GSR Ventiltechnik電磁閥74型
| 陳聰霞 QQ：2850590593?? 手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn |
 |
GSR Ventiltechnik電磁閥74型
其特點為：壓力2-30 bar
詳細信息：
技術數據表
74型
3/2向電磁閥
NC-閥門常閉（標準配置）
否-閥門常開（可選）
先導式活塞設計閥。 提到的最小壓力差
為了正確操作，必須在入口和出口之間設置一個位置。
在標準（NC）中，閥通過彈簧力關閉。
?氣態和液態介質的電磁閥
技術規格
控制類型先導操作
設計活塞設計
連接螺紋G1 / 4-G2
DIN ISO 228/1（BSP）
根據要求提供其他連接，例如《不擴散核武器條約》
安裝最好垂直安裝執行機構
壓力2-30 bar（請參閱第2頁的表）
中度清潔，中性，氣態和液體
媒體
最高粘度22mm2/ s
溫度范圍中：-10°C至+80°C
環境溫度：-10°C至+50°C
考慮到第4頁所述的限制
主體材料黃銅2.0402
不銹鋼1.4571
金屬內部零件黃銅和不銹鋼
密封NBR，FKM，EPDM，PTFE
電源電壓AC?24V，110V，230V
直流= 12V，24V
根據要求提供其他電源電壓
電壓容差-10％/ + 10％
功率
消費
.032 = 11瓦
.012 = 18瓦
防護等級IP65根據DIN 60529
占空比100％ED-VDE 0580
連接類型插頭
閥門的特殊設計要求少量
介質通過管子釋放到環境中
每個開關操作。此類型專為
工作介質為空氣，因此僅用于
非危險，中性，氣態介質。特殊設計
液體介質，操作介質集成返回
閥體可根據要求提供
閥門特點
?需要壓差
?使用壽命長
?簡單緊湊的閥門設計
?優質材料
?堅固的密封元件
?備件的長期可用性
最高 線圈壓力
?
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行（100％ED =通電時間）
條件。電磁線圈的拉力基本上受以下三個因素影響：
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力，100％占空比和介質
溫度+80°C。
當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。
+50°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他
使用建設性措施。請與GSR總部聯系以討論具體應用。
有關操作條件的更精確的規格和技術數據，請參見產品的數據表。
電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會
僅通過線圈的自熱即可將溫度升高到+120°C。計算了我們默認電磁閥的功耗
根據DIN VDE 05820，線圈溫度為+20°C。
