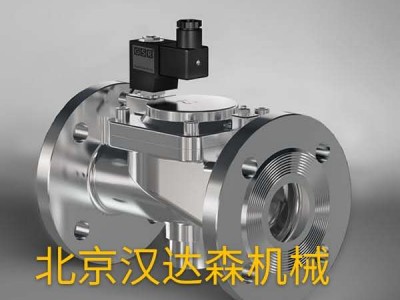

GSR Ventiltechnik法蘭閥24型
| 陳聰霞 QQ：2850590593?? 手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn |
 |
GSR Ventiltechnik法蘭閥24型
其特點：連接法蘭DN65-DN300
詳細信息：
技術數據表
24型
2/2向電磁閥
NC-閥門常閉（標準配置）
否-閥門常開（可選）
力控式活塞設計閥。不需要壓差
操作。在標準（NC）中，閥通過彈簧力關閉。
?氣態和液態介質的電磁閥
技術規格
控制類型飛行員操作的力量
無需壓差
設計活塞設計
連接法蘭DN65-DN300
EN 1092-1表格B1 / B2
其他法蘭連接，如ASME要求
垂直安裝執行器
壓力0-40 bar（請參閱第2頁的表）
中度清潔，中性，氣態和液體
媒體
最高粘度22mm2/ s
溫度范圍中等：-30°C至+80°C
環境溫度：-30°C至+50°C
考慮到第4頁所述的限制
閥體材料球墨鑄鐵EN-GJS-400-
18-LT
鑄鐵EN-GJL-250
鑄鋼GP240 GH
不銹鋼1.4581
金屬內部零件黃銅和不銹鋼
密封NBR，FKM，EPDM，PTFE
電源電壓AC?24V，110V，230V
直流= 12V，24V
根據要求提供其他電源電壓
電壓容差-10％/ + 10％
功率
消費
.242 = 46瓦.248 = 30瓦
.272 = 100瓦特.278 = 47瓦特
.352 = 150瓦.358 = 75瓦
.402 = 250瓦
防護等級IP65根據DIN 60529
占空比100％ED-VDE 0580
連接類型接線盒
防爆認證至2014/34 / EU（ATEX）
根據要求進一步防爆
閥門特點
?無需壓差
?使用壽命長
?簡單緊湊的閥門設計
?堅固的密封元件
?備件的長期可用性
技術特點
最高線圈最大壓力線圈壓力ATEX
DN Kv值
立方米/小時
標準型號.242 .272 .352。 .402 .248 .278 .358
65 75,0 .2407 / .. 01 / 0-16 0-40 0-40-0-4 0-16 0-40
80 97,0 .2408 / .. 01 / 0-16 0-25 0-40-0-2 0-16 0-40
100 143,0 .2409 / .. 01 /-0-25 0-40--0-16 0-40
125 240,0 .2410 / .. 01 /-0-16 0-40--0-5 0-25
150 370,0 .2411 / .. 01 /-0-8 0-16 0-40--0-10
200 625,0 .2412 / .. 01 /--0-8 0-40--0-4
250 950,0 .2413 / .. 01 /---0-16---
300 1400,0 .2414 / .. 01 /---0-16---
表中提到的流量適用于最堅固的盤管。
最高壓力16 bar（EN-GJL-250閥體PN16）
3/4
24型
尺寸圖
線圈.242 / .248 .272 / .278
類型.2407 .2408 .2407 .2408 .2409 .2410 .2411
DN 65 80 65 80100125150
A 215245215245270235265
C 93 93 107 107 107 107 107 107
d 185200185185200235270285
K 270275295295320330360
L 290310290290310350400480
DN 65 80100125150200150200250300
A 215 245 270 235 265 345 265 345 415 500
C 127127127127127127127158158158158158
d 185 200 235 270 285 340 285 340 405 460
K 380 390 380 390 450 450 485 615?
?
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行（100％ED =通電時間）
條件。電磁線圈的拉力基本上受以下三個因素影響：
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力，100％占空比和介質
溫度+80°C。
當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。
+50°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他
使用建設性措施。請與GSR總部聯系以討論具體應用。
有關操作條件的更精確的規格和技術數據，請參見產品的數據表。
電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會
僅通過線圈的自熱即可將溫度升高到+120°C。計算了我們默認電磁閥的功耗
根據DIN VDE 05820，線圈溫度為+20°C。
