瑞士Admotec Precision變壓器RO3620-K-R010

?

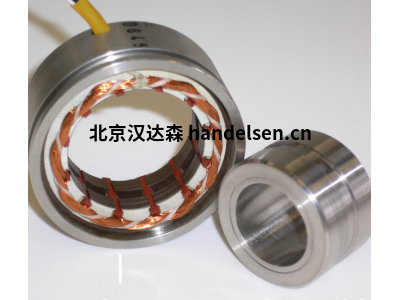

RO3620 是一款無框架尺寸為15的實心轉子解算器，具有 36 毫米定子外徑和 20 毫米氣隙直徑。它適用于直徑達 12 毫米的軸。

RO3620 規范

質量(重量)     85克

最大速度

RO3620-x-R型號   100kRPM

RO3620-x-V型號   110kRPM

轉子轉動慣量

RO3620-x-R型號      20

RO3620-x-V型號      40

初級直流電阻            13

次級直流電阻            20

產品概述

Admotec RO Series Rotasyn是一款無框架、無刷、可變磁阻式固體轉子解析器，專為航空航天、油井鉆探、核環境等嚴苛應用設計。該系列解析器相比傳統解析器具有更高的性能和可靠性，適用于測量和反饋應用。

主要特點

‌無磨損與老化‌：固體轉子設計，無需繞組，提高了設備的耐用性。

‌抗震抗沖擊‌：能夠在惡劣環境下穩定工作。

‌高速度、低慣性‌：適合高速旋轉場景。

‌強抗噪能力‌：提高測量準確性。

‌高可靠性‌：更少的部件和更簡單的結構減少了故障點。

‌非接觸設計‌：固體轉子可以在液壓油等液體中工作。

‌兼容性與可替換性‌：與傳統無刷解析器機械和電氣兼容，可直接替換。

‌定制化服務‌：提供多種定制化選項，滿足不同應用需求。

產品規格

‌工作溫度‌：不同型號的工作溫度范圍從-196°C至+220°C。

‌沖擊與振動‌：能夠承受高達20G的沖擊和10G的振動（10–500 Hz, 0.5 Hr）。

‌氣隙‌：標稱氣隙為0.3mm。

‌激勵頻率‌：典型值為5至50kHz，推薦值為10kHz。

‌激勵幅度‌：典型值為2至12Vrms。

‌變換比‌：0.50 V/V ±10%。

‌角度誤差‌：典型值為±30弧分，最大值為±60弧分。

產品系列

‌RO2010‌：適合直徑最大為4mm的軸，重量為30克，最大轉速可達150/160 kRPM（標準/高速型）。

‌RO3620‌：適合直徑最大為12mm的軸，重量為85克，最大轉速可達100/110 kRPM（標準/高速型）。

‌RO5032‌：適合直徑最大為20mm的軸，重量為190克，最大轉速可達60/65 kRPM（標準/高速型）。

‌RO7557‌：適合直徑最大為47mm的軸，重量為300克，最大轉速可達25/28 kRPM（標準/高速型）。

應用領域

工業轉速計

電機反饋

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

角度測量

航空航天

油井鉆探

高速主軸

AC和DC伺服電機

飛行控制系統

液壓泵

核環境

工作原理

Rotasyn解析器的工作原理類似于旋轉式可變差動變壓器（RVDT），其中固體轉子作為磁閥完成磁通路徑。能量從初級線圈通過氣隙傳遞到轉子上的正弦形磁極，轉子確定定子孔內耦合發生的角位置，從而確定輸出信號的相對幅度。
