德國ElektroPhysik 無損測厚儀MiniTest 725

】



涂層測厚儀系列產品



MiniTest 700

MiniTest 2500-4500

SmarTest

MiniTest 70

QuintSonic T

QuintSonic 7

MiniTest 7400

MiniTest 650

MikroTest

GalvanoTest

MiniTest 3100

SurfaTest

PaintBorer

P.I.G. 455



ElektroPhysik的涂層測厚儀提供清晰度 - 可靠的防腐蝕和耐磨保護

表面涂層可以是油漆、塑料或金屬，如鍍鋅、鍍鉻或鍍鎳。為確保涂層/測量范圍能夠充分保護底層材料免受腐蝕或磨損，需要一定的厚度，該厚度根據被涂層的產品而變化。這就是用于測試層厚度的測量儀發揮作用的地方，它使用一種可靠地測量涂層厚度的表面測量技術。



無損涂層測厚儀

涂層厚度測量大致分為破壞性和非破壞性測量方法。無損方法顯然是首選，因為這些方法可用于隨機抽樣以及大規模質量控制。然而，在過去，幾乎不可能在不損壞保護涂層的情況下測量涂層厚度。這就是為什么 ElektroPhysik 自豪地說，我們讓它發揮作用的原因。由于多年的進步、成長和不斷改進，我們能夠為客戶提供將傳統和成熟功能與現代技術和設計相結合的儀表。



涂層測厚儀的方法

現在有幾種測量方法和涂層測厚儀可以保護涂層。其中包括用于測量磁性基材上非磁性涂層（油漆、清漆等）的磁感應方法、用于測量非鐵素體金屬上非磁性金屬層的渦流方法，以及用于非金屬基材上非金屬涂層的超聲波測量。





MiniTest 700 系列725-735-745

MiniTest 700 系列設備是ElektroPhysik 銷量最多的產品，這是有充分理由的：它們具有多種應用和精確的讀數，而且物超所值。





產品介紹：

傳感器對讀數進行數字處理，以快速獲得結果

耐用的傳感器，使用壽命長

應用范圍廣泛，可測量高達 35mm 的涂層厚度

20 種語言的圖形菜單和指南文本 - 非常適合在多國團隊中使用



根據要求提供 3 種型號的精密測量儀器

涂層測厚儀MiniTest 700有3種不同的型號：



MiniTest 725：帶有集成傳感器的基本版本，設計緊湊且價格低廉。MiniTest 735：標準版本，外部傳感器通過電纜連接到設備，使測量變得容易。MiniTest 745：帶有可互換傳感器的靈活版本，可以通過電纜或藍牙無線連接到設備，從而在測量涂層厚度時獲得更大的自由度。MiniTest 700 系列的所有三個版本都可以無損測量鐵磁基材（鋼/鐵）上的非磁性涂層（油漆、合成材料、鉻和其他電鍍、非磁性涂層等）的涂層厚度，以及導電基材（鋁、銅、鈦、奧氏體不銹鋼）上的絕緣涂層（漆、搪瓷、合成材料、陽極氧化鋁等）。







MiniTest 2500-4500系列為涂層測量領域的各種任務提供了多種傳感器、不同的校準方法和評估選項。



無損測量涵蓋以下測量范圍：

0 – 50 mm 用于鋼

上的非磁性涂層 0 – 100 mm 用于有色金屬

上的絕緣涂層 耐熱探頭，溫度高達 250 °C 和 350 °C

鉛筆形探頭，用于測量管材和管道



所有探頭都配有耐磨桿，確保在研磨基材上使用壽命長。兩種型號都配備了一個巨大的數據存儲器，可存儲多達 200 萬個測量值，這些測量值可以在直接模式 （MiniTest 2500） 下獲取，也可以歸類為 APPLICATION-BATCH 存儲器結構。通過USB接口向PC傳輸數據;MiniTest 4500 還提供藍牙連接。符合人體工程學的設計、清晰的顯示屏、一鍵式操作和發光鍵盤以及其他有用的功能為 MiniTest 2500-4500 儀表系列帶來了很高的客戶價值。





MiniTest 2500-4500系列的特點

各種耐磨探頭，適用于各種應用

具有自動基板檢測功能的通用探頭可快速測量鋼和有色金屬

耐磨的特殊探頭，壽命幾乎不受限制

測量精度高，重復性高

測量值的存儲和評估

粗糙表面的特殊校準功能和未知涂層校準（CTC方法）







MiniTest 7400 系列



ElektroPhysik 用于涂層厚度測量的高端設備。MiniTest 7400 可以進行各種測量，并始終為您提供最高精度的讀數。以下功能相結合，使 MiniTest 7400 成為無與倫比的工具：



各種外部可互換傳感器，適用于各種情況

圖形顯示，簡化用戶指南，即時顯示統計值、趨勢圖和直方圖

得益于SIDSP傳感器，技術先進且在精度和可重復性方面獨樹一幟





涂層測厚儀MiniTest 7400是測量鐵磁基材（鋼）上的非磁性涂層（油漆、合成材料、鉻等）或導電基材（鋁、銅、不銹鋼等）上的絕緣涂層（漆、搪瓷、合成材料等）的必備工具。



MiniTest 7400 可實現廣泛的測量范圍，從亞微米級最薄的涂層（例如鍍鋅涂層）到厚涂層（例如鋼結構中的阻燃涂層、橡膠涂層等）。對于MiniTest 7400來說，測量幾何形狀困難的物體（例如，測量鋼銷，或凹槽和孔等）也不是問題。



SIDSP傳感器具有高精度和極其耐用的特點，即使在粗糙的表面上也能輕松承受多年的使用。每個傳感器...



在車間條件下進行全自動測試，

配備 50 個校準點，可校正最小的偏差，

在生產過程中經歷一個氣候循環，使其能夠自動補償溫度的影響。

易用性是另一個特點：涂層測厚儀MiniTest 7400通過圖形顯示屏進行控制，并提供常見的PC功能：特定于上下文的幫助，將讀數保存在文件夾結構中，通過顯示符號和文本的菜單進行導航。用戶指南目前提供 6 種語言版本（德語/英語/法語/西班牙語/意大利語/葡萄牙語）。





MiniTest FH系列傳感器  探頭

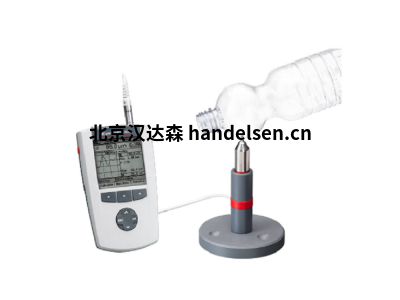

專業的高端壁厚測量系統，可進行長達24mm的無損測量。MiniTest FH 可對玻璃、合成材料、不銹鋼和復合材料等非磁性材料進行簡單的厚度測量。具有復雜幾何形狀的部件也可以輕松測量。



智能 SIDSP 傳感器使 MiniTest FH 能夠提供高精度測量和可重復性，同時補償測量環境和被測物體中溫度的影響。傳感器種類繁多，可以適應不同的應用和測量任務。



MiniTest FH 的功能如下：厚度是通過測量參考球或導線到傳感器尖端的距離來確定的。參考球被位于傳感器尖端正后方的強力磁鐵吸引。鋼靶球根據專門的 ElektroPhysik 程序進行處理，測試結果的可重復性高達 0.5%。



用于零校準的自動校準功能以及將讀數直接傳輸到電子表格或 CAQ 系統等特殊功能補充了直觀的菜單操作提供的高度用戶舒適度。



 傳感器類型 FH4

 傳感器類型 FH2

 傳感器類型 FH10





MiniTest FH系列傳感器  特點

可達 24 mm 的高精度壁厚測量

通過傳感器集成數字信號處理 （SIDSP®） 實現卓越的精度和可重復性

200 萬個讀數，可分 200 多個批次存儲

每秒最多 20 個讀數

帶硬化傳感器尖端的耐磨傳感器

將數據直接導入評估軟件

藍牙、USB 和 RS 232 C 接口

IP 65 防護等級
