德國OWIS光學支架46.090.51KN帶底板的電動翻轉鏡架

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

OWIS廣泛的光束處理系統、光學機械部件以及手動和電動定位器產品組合為您提供優質的模塊化系統，以實現您在光電子領域的應用或實驗室設置。憑借我們在真空領域的專業知識和經驗，我們能夠為高真空（HV）、超高真空（UHV）和極高真空（XHV）應用設計產品。

主要產品：

OWIS支架

OWIS位移臺

OWIS旋轉平臺

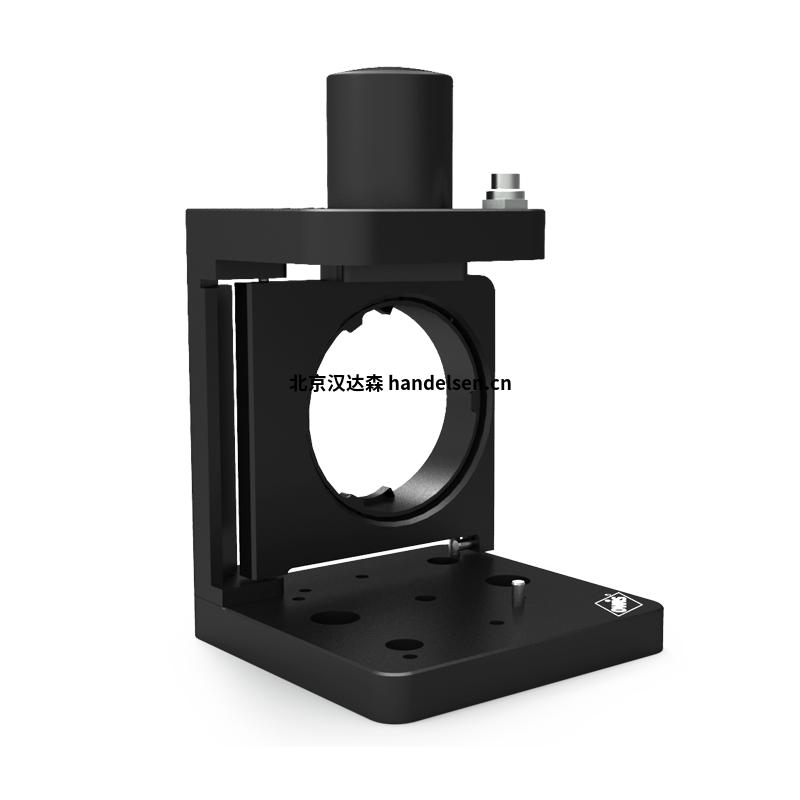

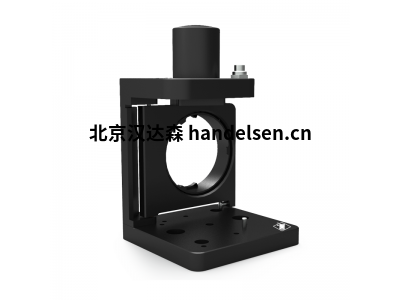

OWIS 46.090.51KN光學支架

帶底板的電動翻轉鏡架，適用于 ø 50 mm / 50.8 mm (2") x 10 mm，帶直流減速電機，向右偏轉

KSHM 90 翻轉鏡架可以從任何方向插入。它們是手動 KSH 90 的電動版本。與手動型一樣，光學鏡組也通過兩個夾板壓在三個擋板上。因此，可以將最大直徑為 ø 50 毫米/50.8 毫米（2 英寸）的透射光學鏡片安裝到支架上。

使用 NG-E02 控制單元，在大約 1.5 秒的切換時間內，就能將反射鏡翻轉 45° 角，使其進入光束。重復精度小于 100 μrad。在碟形彈簧的幫助下，光學元件可以在 theta、phi 和 Z 方向上進行 ±0.5° 的微調。

使用 RT 90-80 滑軌和適配器板 ADP-RT90-KSH(M)90（可根據要求提供），可將 KSHM 90 直接安裝到 SYS 90 系統的 S 90 LL 系統導軌上。要將其安裝在 STF 15 銷軸上，底板上集成了一個 M6 中央螺紋。

型號示例：

OWIS光學支架46.090.51KN

OWIS光學支架46.095.51KN

OWIS光學支架46.065.38KN

OWIS光學支架46.060.38KN

OWIS光學支架46.045.26KN

OWIS光學支架46.040.26KN

OWIS光學支架46.025.13KN

OWIS光學支架26.090.5103

OWIS光學支架26.095.5103
