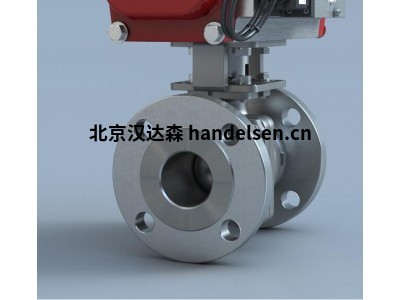

bray法蘭式球閥閥體CF8M不銹鋼F15/F30系列密封零泄漏

技術規格

法蘭式球閥 - F15/F30系列

尺寸范圍

NPS ½到12 / DN 15到DN 300

閥體材料

不銹鋼（CF8M）、碳鋼（WCB）、特種合金

溫度范圍

-50°F至650°F（-46°C至343°C）

閥桿材料

ASTM A479 316型

最大許用操作壓力

F15: ASME 150級

F30: ASME 300級

PN10, 16, 25, 40

閥座材料

標配：TFM 1600

可選：Tek-Fil®*、PEEK、RPTFE、UHMWPE、金屬

密封等級

零泄漏

球體材質

ASTM A351 Gr CF8M

閥體類型

兩段式

設計標準

ASME B16.34、API 608

端部連接

ASME 150級、300級

EN 1092 PN10, 16, 25, 40

測試標準

API 598

認證

API 607, ATEX, CRN, NACE MR0175, NSF 61/372, PED, PE(S)R, SIL, TR CU

端口

全通徑

配件

腔體填料、介質防漏裝置、Resolute Square球閥、V型球閥、截止閥結構長度

結構長度

ASME B16.10

應用

加工、油罐區、燃料、石油和天然氣、市政供水

特點和優勢

F15/F30系列法蘭式球閥幾乎被用于全球范圍內的所有行業。F15/F30系列法蘭式球閥提供多種可選閥內件和配置，包括彈性閥座式、金屬閥座式和V型球閥控制閥閥內件。F15/F30系列采用兼具靈活性與堅固性的法蘭式球閥設計，具備優異的性價比，可在各種工作條件下可靠運行。

F15/F30系列法蘭式球閥的設計旨在確保提供氣泡級密封和低工作扭矩。尺寸為½" - 2"的閥門采用具有一體式動態負載填料功能的Flow-Tek智能閥桿技術。尺寸為2 ½" - 12"的閥門則采用獨立的填料函蓋，無需拆卸安裝硬件或操作人員即可輕松調整。填料函蓋采用特型設計，可將負載均勻地分布在填料上。

動態負載填料通過其Belleville墊圈實現自調整，可以針對環境變化和磨損做出補償，從而確保免維護運行和長久的壽命周期。較大尺寸的閥門采用耳軸式球體支架以減少工作扭矩。

所有的彈性閥座材料均確保雙向、氣泡級密封并在閥座外徑采用減壓槽，以便在氣體滯留于閥體內等情況下釋放從上游閥座傳導的壓力，同時進行正向預壓以確保低壓/真空密封性能。

非防火和API 607防火閥門：

F15/F30系列閥門可提供配備標準閥桿填料的非防火型或配備石墨閥桿填料的API 607防火型。

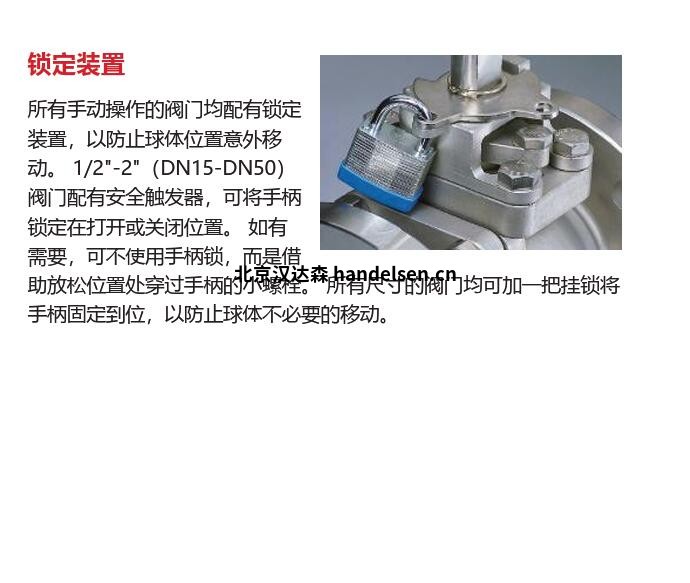

安全安裝

RF15/RF30系列閥門采用符合ISO 5211至2"閥門尺寸的整體鑄造執行機構安裝墊，易于實現自動化。

法蘭式球閥

F15/F30系列

尺寸范圍

NPS ½到12 / DN 15到DN 300

溫度范圍

-50°F至650°F（-46°C至343°C）

最大許用操作壓力

F15: ASME 150級

F30: ASME 300級

PN10, 16, 25, 40
