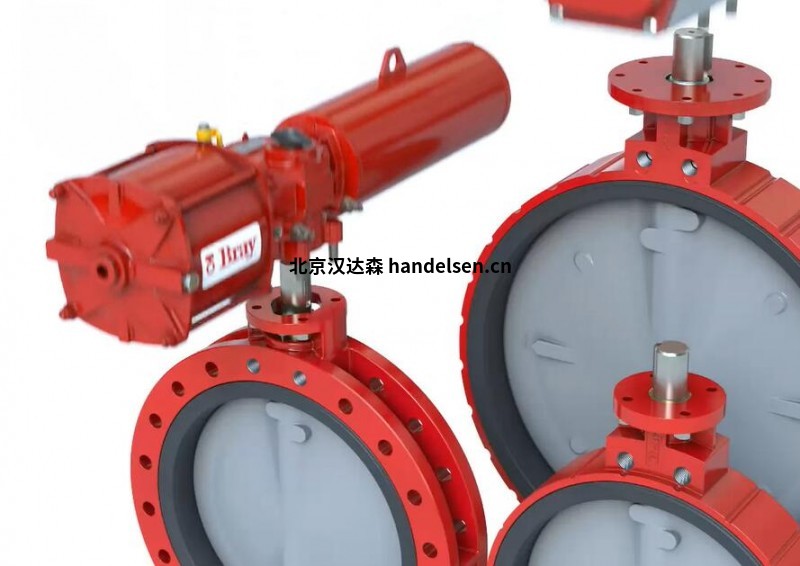

bray 35/36系列襯膠蝶閥閥體不銹鋼雙向氣泡級密封

襯膠蝶閥

35/36系列

尺寸范圍

NPS 22至120 / DN 550至3000

溫度范圍

-20°F至400°F（-29°C至204°C）

最大許用操作壓力

35系列：75 psi (5巴)

36系列：150 psi (10巴)

特點和優勢

35/36系列襯膠蝶閥在提供與32/33系列閥門相同的堅固特性的同時，增加了可調填料，將最大閥門通徑增加到120" (3000mm)，并采用全法蘭式閥體的靈活設計。這些閥門繼承了博雷產品性能可靠和長使用壽命的傳統。

襯膠蝶閥35-36系列特點

A. 防吹出閥桿

安裝在機加工閥桿槽和填料壓蓋臺階間的卡簧在發生內部閥桿故障（可能性很?。r能將閥桿完全保留。

B. 可調節填料系統

支持在不移除手操器或電力執行機構的前提下對閥桿填料進行現場調整。先進的自調節式V型閥桿填料防止外部物質進入上閥桿孔。

C. 主密封和二級密封

這些閥桿填料可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。

D. 閥桿軸承

利用上下厚壁套筒軸承吸收執行機構的側推力，最大限度地減少軸承摩擦扭矩。

E. 垂直推力軸承

銅制垂直推力軸承可消除由閥桿和閥板重量造成的閥板位移。

F. 閥體

全法蘭式單體設計 所有閥體均按照ASME 125/150、PN10、PN16或其他國際法蘭標準進行鉆孔。也可提供對夾式閥體。

G. 閥板

高強度閥板首先經過鑄造，然后對密封唇口進行球形機械加工，繼而進行手工拋光或對閥板整體進行尼龍11涂層覆蓋。對稱的閥板形態提升CV值，減少渦流，增強壓力恢復。

H. 閥座

可更換舌槽粘接式閥座與閥體保留方法是行業中最先進的設計。配備模壓O型圈，無需使用法蘭墊片。閥座將閥門閥體和閥桿與管道介質隔離開，專為配合滑套法蘭或焊頸法蘭密封而設計。

技術規格

襯膠蝶閥——35/36系列

尺寸范圍

NPS 22至120 / DN 550至3000

閥體材料

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

溫度范圍

-20°F至400°F（-29°C至204°C）

閥桿材料

416不銹鋼

最大許用操作壓力

35系列：75 psi (5巴)

36系列：150 psi (10巴)

閥座材料

EPDM、BUNA和FKM

密封等級

雙向氣泡級密封

閥板材料

尼龍11涂層球墨鑄鐵、鎳鋁青銅、不銹鋼、雙相不銹鋼、超級奧氏體不銹鋼、Hastelloy®、莫乃爾合金

閥體類型

全法蘭式

設計標準

法蘭鉆孔

ASME B16.1 125級、ASME B16.5 150級、ASME B16.47、EN 1092 PN10、16

測試標準

MSS SP-61、API 598、EN 12266-1

認證

ABS、ATEX、必維國際檢驗集團、DNV、NSF 61/372、PED、PE(S)R、SIL

結構長度

API 609 A類、EN 558 20系列

應用

水、廢水、海水、其他液體和氣體
