Dickow Pumpen NHMB軸向吸磁力耦合器單級渦殼泵入連接

結構

DICKOW 熱水循環泵為

單級單流渦殼泵，采用工藝流程設計，軸向吸入連接。

工藝設計，具有軸向吸入連接和

中心線垂直向上的排放噴嘴。

排出噴嘴垂直向上。整個軸承支架包括帶軸封的中間套管和葉輪，構成一個裝配單元，并可在拆卸外殼后拆下。

在拆卸外殼后，可將其卸下，而無需拆卸管道。

無需拆卸管道。

為了充分利用工藝設計的優勢

建議使用拆卸聯軸器，因為這樣電機也可以牢固地固定在底板上。

底板。

描述

NHMB 型是一種渦殼泵，其外殼尺寸符合 ISO 2858 標準，磁力耦合器用于熱水應用。

該泵配有永磁耦合器，密封外殼將流體密封在外部。

分流罐的渦流損耗通過內部空氣冷卻器來消除。磁性空間和液壓系統之間的產品交換僅通過內部節流部分進行。

泵具有自通風功能。

泵軸的軸承采用碳化硅滑動軸承。吸入側和壓力側均配有標準耐磨環。

軸向推力補償可通過溢流孔、后擋塊或其他措施實現。

驅動電機的直接安裝省去了額外的軸承和機械聯軸器。

應用

工業加熱系統/熱載體

技術數據

Q 最大值 300 立方米/小時**

最大 H：250 米**

工作壓力： 40 bar*

溫度： 250°C*

最大轉速： 3500 min-1

密封墊/機械密封：磁性聯軸器

安裝：水平

自吸：無

軸承：滑動軸承

材料：球墨鑄鐵/鑄鋼

標準：ISO 15783 ISO 15783

防爆等級：2 類 / 1 區

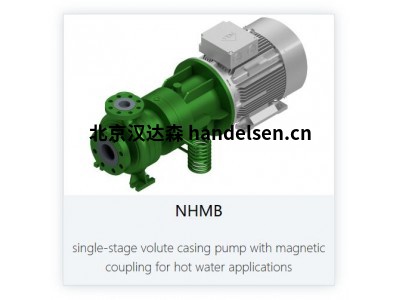

NHMB 型

帶磁力耦合器的單級渦殼泵，用于熱水應用

Q 最大值 300 立方米/小時**

最大 H：250 米**

工作壓力： 40 bar*

溫度： 250°C*
