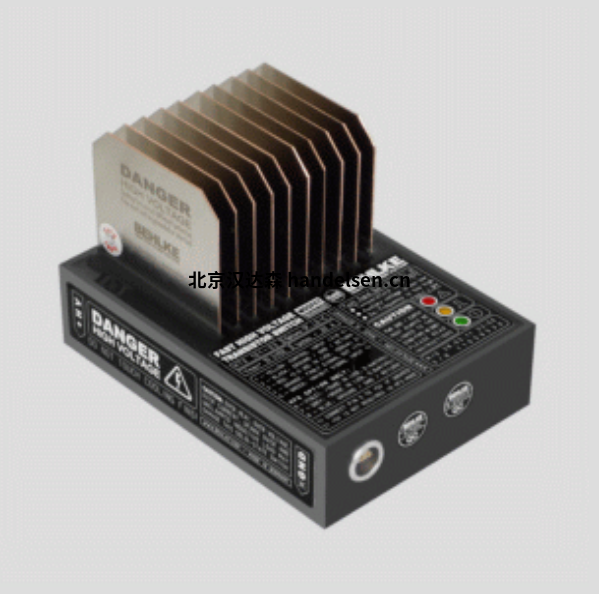

Behlke HTS 61-10-LC2可變導通時間低耦合電容開關

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德國法蘭克福，Behlke高壓開關開始僅用于科學目的，Behlke現已成為非常專業且高度可靠的工業產品。Behlke的許多激光和醫療行業的制造商要求用可靠且經濟高效的替代品來替代舊的冷晶閘管陰極管和火花隙以及BEHLKE開關完美地滿足了所有要求。這些開關證明了它們即使在惡劣的工業環境中的長期可靠性。BEHLKE 高壓開關成為數百種專業應用的行業標準。



Behlke開關的特點

--經營電壓從 500 V 到 200 kV

--峰電流從 15 到 16000 安培 （pk）

--二/分噸 從 5 到 32 kA/μs（取決于類型）

--上升時間低至 0.8 ns（取決于類型）

--傳播延遲時間短，抖動低

--連續工作頻率高達 3 MHz

--爆裂 頻率。高達 10 MHz（取決于類型）

--高達 200 kVDC 的安全電氣隔離

--通過簡單的TTL信號（3-6V）輕松控制

--有源輸入濾波器可實現出色的EMC性能

--不短脈沖下的危險不穩定性

--內部時鐘同步以實現低 EMI

--帶快速熱觸發的安全電路

--故障信號輸出和抑制輸入（TTL）

--保證溫度范圍 -40 至 +70 ℃

--各種被動和主動冷卻選項

--用于固定和可變導通時間的開關

--半橋和全橋開關（推挽式）

--經濟高效的放電開關

--所有開關均可用于直流和交流

--高度可靠





Behlke可變導通時間高壓開關，低耦合電容、MOSFET

具有真正繼電器特性的多功能高壓開關

導通時間可控 通過TTL信號

簡化EMC和低耦合電容導致的電容損耗降低

LC2 技術可實現高的瞬態抗擾度



應用說明 I：產品組的開關在耦合電容方面進行了優化 對著控制側和地面。低耦合電容是在高重復頻率下高效運行的關鍵。 減少 鑒于低噪聲，耦合電容也是可取的 輻射，良好的EMC性能，運行穩定，開關速度高。 LC 和 LC2 開關都能很好地滿足這些要求。但 如果它大約是高開關頻率 （> 300 kHz），那么 LC系列開關是選擇。LC的缺點 系列是它們有限的瞬態抗擾度，這使得它們相對 對火花、短路、 負載不穩定，輸入電壓不穩定。與此相反， LC2 系列開關專為中等開關而設計 惡劣工作條件下的頻率（< 300 kHz）。LC2 開關是 對不穩定負載（例如等離子負載）和不穩定的輸入電壓不敏感。他們可以抗拒 其熱內的火花、短路和過壓瞬變 能力。



應用說明II：BEHLKE固態開關 有極端的上升和下降時間。如果應用程序不需要 全開關速度 建議使用限速選項 S-TT（上升和下降時間減慢約 50%）與 輸入低通濾波器選項 LP。限速選項有助于將高頻降至低 快速高壓脈沖電路的典型困難（例如，自... 振蕩、自重新觸發、振鈴等）并簡化EMC設計 通常。應用 說明三：快速 MOSFET開關對 未箝位的感性負載或接線電感過大。 反向電流可能會打開慢速 本征（寄生）MOSFET二極管以未定義的方式出現，并可能導致 災難性的開關故障，尤其是在關斷階段 與高關斷電流相結合。因此，建議 始終將MOSFET開關與快速續流二極管網絡相結合 （快速串行阻斷二極管 + 并聯快速續流二極管），當 感性負載或高感性接線連接到開關。



該保護二極管 網絡可以通過單個二極管安裝在外部 BEHLKE FDA系列。它也可以集成到開關模塊中，作為 I-FWDN選項。



Behlke LC2 開關。強大、堅固和瞬態防護。

Behlke HTS 61-10-LC2

Behlke HTS 61-20-LC2

Behlke HTS 61-40-LC2

Behlke HTS 61-80-LC2

Behlke HTS 121-10-LC2

Behlke HTS 121-20-LC2

Behlke HTS 121-40-LC2

Behlke HTS 121-80-LC2

Behlke HTS 121-120-LC2

Behlke HTS 121-240-LC2

Behlke HTS 151-10-LC2

Behlke HTS 151-20-LC2

Behlke HTS 151-40-LC2

Behlke HTS 151-80-LC2

Behlke HTS 151-120-LC2

Behlke HTS 151-240-LC2

Behlke HTS 201-10-LC2

Behlke HTS 201-20-LC2

Behlke HTS 201-40-LC2

Behlke HTS 201-80-LC2

Behlke HTS 201-120-LC2

Behlke HTS 201-160-LC2

Behlke HTS 201-200-LC2

Behlke HTS 201-400-LC2

Behlke HTS 241-10-LC2

Behlke HTS 241-20-LC2

Behlke HTS 241-40-LC2

Behlke HTS 241-80-LC2

Behlke HTS 241-120-LC2

Behlke HTS 241-160-LC2

Behlke HTS 241-200-LC2

Behlke HTS 241-400-LC2

Behlke HTS 301-10-LC2

Behlke HTS 301-20-LC2

Behlke HTS 301-40-LC2

Behlke HTS 301-80-LC2

Behlke HTS 301-120-LC2

Behlke HTS 301-160-LC2

Behlke HTS 301-200-LC2

Behlke HTS 301-400-LC2

Behlke HTS 401-10-LC2

Behlke HTS 401-20-LC2

Behlke HTS 401-40-LC2

Behlke HTS 401-80-LC2

Behlke HTS 401-120-LC2

Behlke HTS 401-160-LC2

Behlke HTS 401-200-LC2

Behlke HTS 401-400-LC2

Behlke HTS 501-10-LC2

Behlke HTS 501-20-LC2

Behlke HTS 501-40-LC2

Behlke HTS 501-80-LC2

Behlke HTS 501-160-LC2

Behlke HTS 501-320-LC2

Behlke HTS 701-10-LC2

Behlke HTS 701-20-LC2

Behlke HTS 701-40-LC2

Behlke HTS 701-80-LC2

Behlke HTS 701-120-LC2

Behlke HTS 701-160-LC2

Behlke HTS 901-10-LC2

Behlke HTS 901-20-LC2

Behlke HTS 901-40-LC2

Behlke HTS 901-80-LC2

Behlke HTS 901-120-LC2

Behlke HTS 1001-10-LC2

Behlke HTS 1001-20-LC2

Behlke HTS 1001-40-LC2

Behlke HTS 1001-80-LC2

Behlke HTS 1001-120-LC2

Behlke HTS 1201-10-LC2

Behlke HTS 1201-20-LC2

Behlke HTS 1201-40-LC2

Behlke HTS 1201-80-LC2

Behlke HTS 1401-10-LC2

Behlke HTS 1401-20-LC2

Behlke HTS 1401-40-LC2

Behlke HTS 1401-80-LC2



Behlke LC 開關。選擇用于低頻的高頻應用 容性負載。

Behlke HTS 31-12-LC

Behlke HTS 41-12-LC

Behlke HTS 61-06-LC

Behlke HTS 81-12-LC

Behlke HTS 91-06-LC

Behlke HTS 91-12-LC

Behlke HTS 111-03-LC

Behlke HTS 121-03-LC

Behlke HTS 161-03-LC

Behlke HTS 161-06-LC

Behlke HTS 161-12-LC

Behlke HTS 181-03-LC

Behlke HTS 181-06-LC

Behlke HTS 181-12-LC

Behlke HTS 331-06-LC

Behlke HTS 331-03-LC

Behlke HTS 361-03-LC

Behlke HTS 361-06-LC



過時型號

Behlke HTS 501-03-LC

Behlke HTS 651-03-LC

Behlke HTS 721-03-LC



產品編號： 模型 數字包含有關電壓、電流和導通的編碼信息 行為。第一位數字代表以 kV 為單位的電壓，末一位數字代表電壓 破折號前的數字表示開啟行為（0 = 固定開啟時間，1 = 可變導通時間）。破折號后的數字表示電流 以安培 x10 為單位。特殊功能由一秒鐘后的字母編碼 破折號。 HTS 31-12-LC 示例： HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，12 = 120 安培，LC = 低耦合電容。
