Spieth FDK 20.37 K-13102001系列導套導向襯套

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth 在以下方面擁有全面的專業知識：



傳遞扭矩、徑向力和軸向力，

產生軸向夾緊力，

實現圓柱形或平面滑動面，

支持線性、旋轉或螺絲刀運動，

滿足高精度要求，

實現特殊裝拆優勢，

為了保護線程，

創建可以快速輕松地解決的連接，

創建易于設置和重置的連接。

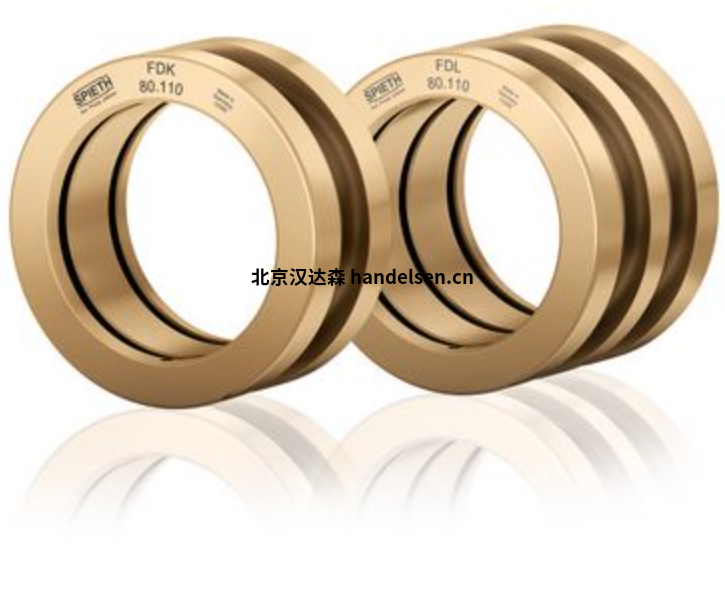

Spieth FDK/FDL系列導套

通過連接部件進行背隙調節

用于軸配合 G5



通過軸配合 g5 的連接部件進行齒隙調整。精確、間隙可調的圓形導軌。價格低廉，隨時可以安裝?；瑒幽Σ量膳c小間隙相結合。組裝時可調節。易于制作連接部件。高緩沖性。簡單、快速的組裝和拆卸。



Spieth FDK 20.37 K-13102001

訂貨號：K-13102001

名稱：FDK 20.37

尺寸（d1）：20mm

尺寸（d2）：37mm

尺寸（K/L）：30mm

尺寸（d3）：3mm

尺寸（l1）：2.5mm

尺寸（l2）：15mm

尺寸（l3）：15mm

尺寸（l4）：16mm

尺寸（d4）max.：6

Zul.徑向載荷值（Fr）：1800N



其余型號：

Spieth FDK 20.37 K-13102001

Spieth FDL 20.37 K-13202001

Spieth FDK 25.42 K-13102501

Spieth FDL 25.42 K-13202501

Spieth FDK 30.47 K-13103001

Spieth FDL 30.47 K-13203001

Spieth FDK 35.55 K-13103501

Spieth FDL 35.55 K-13203501

Spieth FDK 40.62 K-13104001

Spieth FDL 40.62 K-13204001

Spieth FDK 45.68 K-13104501

Spieth FDL 45.68 K-13204501

Spieth FDK 50.72 K-13105001

Spieth FDL 50.72 K-13205001

Spieth FDK 55.80 K-13105501

Spieth FDL 55.80 K-13205501

Spieth FDK 60.85 K-13106001

Spieth FDL 60.85 K-13206001

Spieth FDK 65.90 K-13106501

Spieth FDL 65.90 K-13206501

Spieth FDK 70.100 K-13107001

Spieth FDL 70.100 K-13207001

Spieth FDK 75.105 K-13107501

Spieth FDL 75.105 K-13207501

Spieth FDK 80.110 K-13108001

Spieth FDL 80.110 K-13208001

Spieth FDK 85.120 K-13108501

Spieth FDL 85.120 K-13208501

Spieth FDK 90.125 K-13109001

Spieth FDL 90.125 K-13209001

Spieth FDK 95.130 K-13109501

Spieth FDL 95.130 K-13209501

Spieth FDK 100.140 K-13110001

Spieth FDL 100.140 K-13210001

Spieth FDK 110.150 K-13111001

Spieth FDL 110.150 K-13211001

Spieth FDK 120.165 K-13112001

Spieth FDL 120.165 K-13212001

Spieth FDK 130.180 K-13113001

Spieth FDL 130.180 K-13213001

Spieth FDK 140.190 K-13114001

Spieth FDL 140.190 K-13214001

Spieth FDK 150.200 K-13115001

Spieth FDL 150.200 K-13215001

Spieth 導套 - 間隙可調的圓形導軌和夾具 - 由于Spieth 原理，為具有高功率密度和高動態負載的現代、高效和經濟的機器設計開辟了新的尺寸。



易于制造的環境部件可以按照通常的 ISO 公差進行設計。在裝配過程中，可以更好地調整所需的緊密導軌間隙?？梢钥紤]周圍部件的微小幾何缺陷以及操作影響，例如更高的溫度 - 并且很容易在以后重新調整游戲。



應用

在機器和夾具制造中，當需要使用滑動導軌的優點（例如高阻尼）并且需要盡可能低的導向間隙時，例如在導向架、圓形托架導軌、尾座套筒、壓挺桿等上，Spieth 的圓形直線導軌元件是首選。除了直線運動外，還可以同時旋轉運動。然而，出于潤滑原因，不允許使用純旋轉運動（滑動軸承）。高加速度值對于適當設計的潤滑劑供應來說不是問題。

FAK/FAL系列導套是圓形直線導軌和夾緊元件，用于精確的套筒/立柱引導，如果套筒/立柱也要在任何位置精確地居中夾緊。例如，這用于機床上的套筒，在停止啟動或進給運動后，需要絕對無間隙。夾緊和松開過程可以根據需要重復進行。
