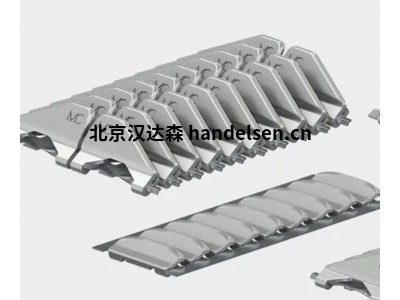

staubli電連接器MULTILAM fusio

MULTILAM fusio –滿足大電流和高機械強度的要求

MULTILAM fusio 系列由多個雙組分扭轉彈簧式MULTILAM 組成。該設計通過一個附加組件將電氣和機械功能相分離。

每個單獨的頁片都被壓接在第二元件即不銹鋼帶上因此，兩個功能都得到了優化，從而實現了非常高的電流容量以及出

色的機械性能。這些“fusio”類型是專為高要求而設計的，例如輸配電系統中的大電流應用。

優勢

高功率密度，可幫助打造節省空間和成本的連接解決方案

實現了連接器設計的高公差補償和靈活性

高插拔和滑動壽命

應用

輸配電 (PTD) 等應用中的大電流連接器

斷路器、隔離開關和母線連接器

插拔、滑動和旋轉連接

圓形、球形、平面和叉形連接

靜態和動態連接

電力電子設備和能源存儲

主要特點

電氣和機械性能

極低的接觸電阻

高抗振性

設計

銅頁片連接在不銹鋼條帶上

采用銅和不銹鋼材質

鍍銀

技術數據

直徑范圍> 12 mm

寬度 最小 9/最大 30 mm

額定電流 單/雙頁片最高 50/90 A

短路電流 (1s) 單頁片最高 1100 A

峰值電流承受能力 單頁片最高約 6500 A

插拔次數 最高約 100 000 次

工作溫度 最高 180°C
