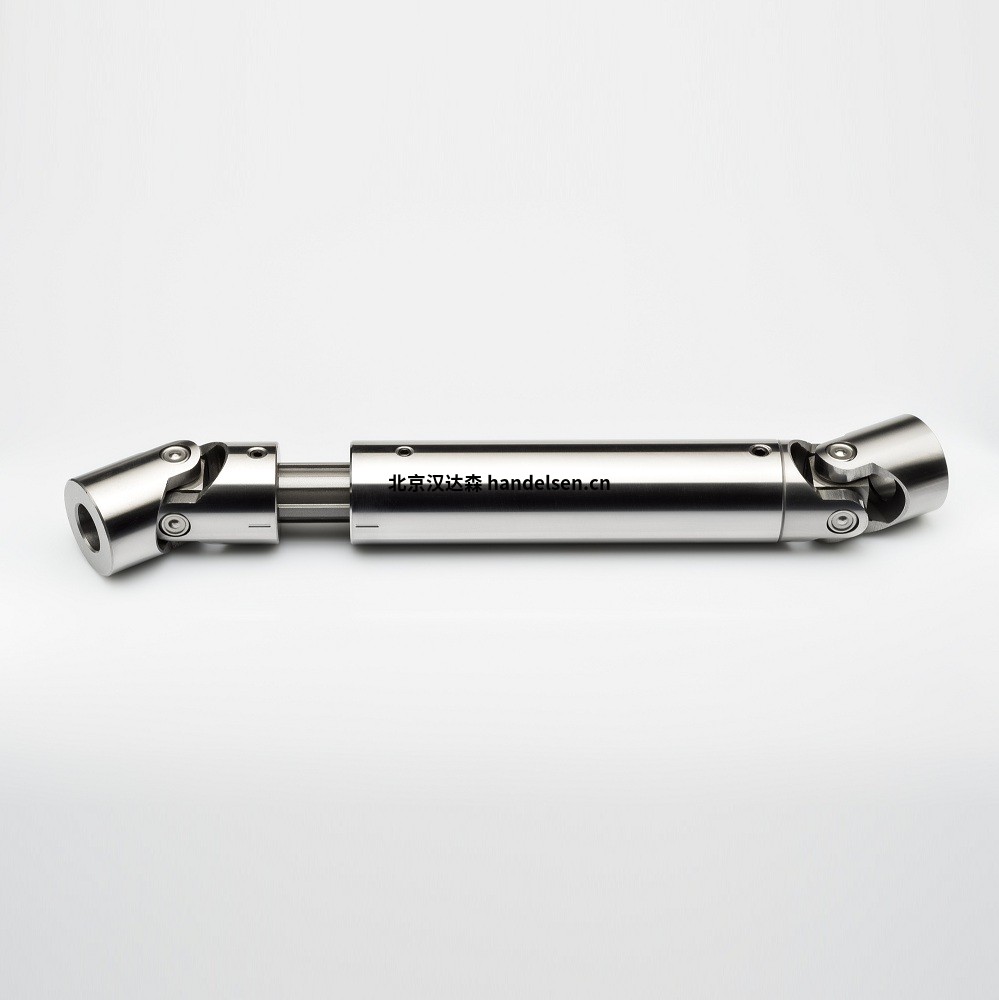

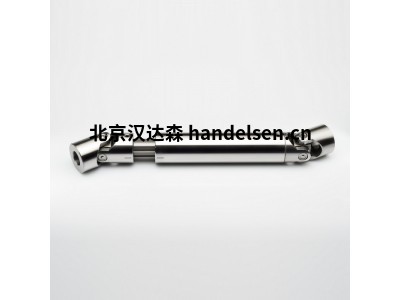

意大利Mario Ferri 標準可擴展HA系列接頭SH0A1429萬向節

意大利Mario Ferri 標準可擴展HA系列接頭SH0A1429萬向節

陳華麗
QQ：2351635597

手機：18519260275
電話：010-64714988-172
傳真：010-84786709-667
郵件：sales65@handelsen.cn

陳華麗郵箱：sales65@handelsen.cn電話：010-64714988-172

它們都由一個星輪核心和兩個有叉端的半接頭組成。在星輪的銷和叉孔之間,安裝了4個耐磨滑動套(G系列)或滾子軸承(H系列高速)。

H系列(與滾子軸承的高速接頭)不需要潤滑或維護,因為它們的軸承是潤滑壽命。

具有普通軸承G系列的接頭是中低速度和有沖擊載荷。

對于高速和相對較低的扭轉類型的滾子軸承(H-HB)推薦.

這兩個版本提供高效率,無聲運行,低摩擦系數競爭價格.

所有的摩擦表面都是硬化的和地面。

單一接頭的工作角為45°,雙接頭為90°。

G系列的轉速為每分鐘1000轉,H系列的最大轉速為每分鐘4000轉.

所有這些接頭也提供伸縮版本。

帶有滑動灌木的連環圖

*中低速度和有沖擊載荷的地方

工作角45°

*轉速每分鐘1000轉

應要求特別處決

連接點有2個版本:

-G版至DIN808

- GB version to DIN 808/7551

帶有滾針軸承的接頭

*高速和較低扭轉

*工作角45°

*轉速每分鐘4000轉

應要求特別處決

連接點有2個版本:

-H版至DIN808

- HB version to DIN 808/7551

標準可擴展變速器HA系列

配有鍵盤
每款型號有各種各樣的氣墊

類型	編碼	D	D	L2	C	L.M	L.馬克斯	中風X	A	b	有花鍵的軸	D1	重量公斤
03HA1	SH0A1010 3D	10	22	48	12	140	170	30	3	11,4	11 X 14 Z6	22	0,31
03HA15	SH0A1015 3D	10	22	48	12	160	200	40	3	11,4	11 X 14 Z6	22	0,36
03HA2	SH0A1020 3D	10	22	48	12	180	240	60	3	11,4	11 X 14 Z6	22	0,38
03HA25	SH0A1025 3D	10	22	48	12	230	330	100	3	11,4	11 X 14 Z6	22	0,50
04HA1	SH0A1210 3D	12	25	56	13	160	190	30	4	13,8	13 X 16 Z6	26	0,50
04HA15	SH0A1215 3D	12	25	56	13	180	225	45	4	13,8	13 X 16 Z6	26	0,56
04HA2	SH0A1220 3D	12	25	56	13	200	270	70	4	13,8	13 X 16 Z6	26	0,62
04HA23	SH0A1223 3D	12	25	56	13	220	300	80	4	13,8	13 X 16 Z6	26	0,67
04HA26	SH0A1226 3D	12	25	56	13	250	355	105	4	13,8	13 X 16 Z6	26	0,76
04HA29	SH0A1229 3D	12	25	56	13	280	420	140	4	13,8	13 X 16 Z6	26	0,84
04HA32	SH0A1232 3D	12	25	56	13	300	450	150	4	13,8	13 X 16 Z6	26	0,90
05HA1	SH0A1410 3D	14	28	60	14	170	200	30	5	16,3	13 X 16 Z6	29	0,62
05HA15	SH0A1415 3D	14	28	60	14	180	220	40	5	16,3	13 X 16 Z6	29	0,64
05HA18	SH0A1418 3D	14	28	60	14	200	260	60	5	16,3	13 X 16 Z6	29	0,72
05HA2	SH0A1420 3D	14	28	60	14	220	300	80	5	16,3	13 X 16 Z6	29	0,78
05HA23	SH0A1423 3D	14	28	60	14	250	350	100	5	16,3	13 X 16 Z6	29	0,87
05HA26	SH0A1426 3D	14	28	60	14	280	420	140	5	16,3	13 X 16 Z6	29	0,96
05HA29	SH0A1429 3D	14	28	60	14	300	450	150	5	16,3	13 X 16 Z6	29	1,03
05HA32	SH0A1432 3D	14	28	60	14	350	200	200	5	16,3	13 X 16 Z6	29	1,17
05HA35	SH0A1435 3D	14	28	60	14	400	250	250	5	16,3	13 X 16 Z6	29	1,33
1HA1	SH0A1610 3D	16	32	68	16	190	220	30	5	18,3	16 X 20 Z6	32	0,90
1HA15	SH0A1615 3D	16	32	68	16	210	250	40	5	18,3	16 X 20 Z6	32	0,98
1HA2	SH0A1620 3D	16	32	68	16	240	320	80	5	18,3	16 X 20 Z6	32	1,10
1HA23	SH0A1623 3D	16	32	68	16	250	350	100	5	18,3	16 X 20 Z6	32	1,14
1HA26	SH0A1626 3D	16	32	68	16	275	390	115	5	18,3	16 X 20 Z6	32	1,24
1HA29	SH0A1629 3D	16	32	68	16	300	430	130	5	18,3	16 X 20 Z6	32	1,33
1HA32	SH0A1632 3D	16	32	68	16	380	590	210	5	18,3	16 X 20 Z6	32	1,60
1HA35	SH0A1635 3D	16	32	68	16	400	630	230	5	18,3	16 X 20 Z6	32	1,73
2HA1	SH0A1810 3D	18	36	74	17	230	280	50	6	20,8	18 X 22 Z6	37	1,35
2HA15	SH0A1815 3D	18	36	74	17	250	320	70	6	20,8	18 X 22 Z6	37	1,46
2HA18	SH0A1818 3D	18	36	74	17	270	370	100	6	20,8	18 X 22 Z6	37	1,55
2HA2	SH0A1820 3D	18	36	74	17	290	400	110	6	20,8	18 X 22 Z6	37	1,66
2HA23	SH0A1823 3D	18	36	74	17	300	415	115	6	20,8	18 X 22 Z6	37	1,71
2HA26	SH0A1826 3D	18	36	74	17	400	620	220	6	20,8	18 X 22 Z6	37	2,23
2HA29	SH0A1829 3D	18	36	74	17	500	820	320	6	20,8	18 X 22 Z6	37	2,75
3HA1	SH0A2010 3D	20	42	82	18	250	300	50	6	22,8	21 X 25 Z6	42	1,99
3HA15	SH0A2015 3D	20	42	82	18	270	340	70	6	22,8	21 X 25 Z6	42	2,12
3HA18	SH0A2018 3D	20	42	82	18	290	380	90	6	22,8	21 X 25 Z6	42	2,25
3HA2	SH0A2020 3D	20	42	82	18	320	440	120	6	22,8	21 X 25 Z6	42	2,46
3HA23	SH0A2023 3D	20	42	82	18	380	560	180	6	22,8	21 X 25 Z6	42	2,86
3HA26	SH0A2026 3D	20	42	82	18	420	640	220	6	22,8	21 X 25 Z6	42	3,13
3HA29	SH0A2029 3D	20	42	82	18	500	800	300	6	22,8	21 X 25 Z6	42	3,66
4HA05	SH0A2205 3D	22	45	95	22	250	280	30	6	24,8	23 X 28 Z6	47	2,35
4HA1	SH0A2210 3D	22	45	95	22	270	320	50	6	24,8	23 X 28 Z6	47	2,51
4HA15	SH0A2215 3D	22	45	95	22	290	350	60	6	24,8	23 X 28 Z6	47	2,67
4HA2	SH0A2220 3D	22	45	95	22	330	430	100	6	24,8	23 X 28 Z6	47	3,00
4HA23	SH0A2223 3D	22	45	95	22	350	470	120	6	24,8	23 X 28 Z6	47	3,16
4HA26	SH0A2226 3D	22	45	95	22	470	710	240	6	24,8	23 X 28 Z6	47	4,13
5HA1	SH0A2510 3D	25	50	108	26	295	345	50	8	28,3	26 X 32 Z6	52	3,39
5HA15	SH0A2515 3D	25	50	108	26	310	375	65	8	28,3	26 X 32 Z6	52	3,52
5HA2	SH0A2520 3D	25	50	108	26	350	450	100	8	28,3	26 X 32 Z6	52	3,92
5HA23	SH0A2523 3D	25	50	108	26	380	500	120	8	28,3	26 X 32 Z6	52	4,20
5HA26	SH0A2526 3D	25	50	108	26	420	590	170	8	28,3	26 X 32 Z6	52	4,59
5HA29	SH0A2529 3D	25	50	108	26	460	660	200	8	28,3	26 X 32 Z6	52	4,98
5HA32	SH0A2532 3D	25	50	108	26	500	745	245	8	28,3	26 X 32 Z6	52	5,37
6HA1 3D	SH0A3010 3D	30	58	122	29	330	380	50	8	33,3	32 X 38 Z8	58	4,90
6HA15	SH0A3015 3D	30	58	122	29	350	420	70	8	33,3	32 X 38 Z8	58	5,17
6HA18	SH0A3018 3D	30	58	122	29	370	455	85	8	33,3	32 X 38 Z8	58	5,42
6HA2	SH0A3020 3D	30	58	122	29	400	510	110	8	33,3	32 X 38 Z8	58	5,85
6HA23	SH0A3023 3D	30	58	122	29	450	620	170	8	33,3	32 X 38 Z8	58	6,48
6HA26	SH0A3026 3D	30	58	122	29	500	720	220	8	33,3	32 X 38 Z8	58	7,14
6HA29	SH0A3029 3D	30	58	122	29	540	795	255	8	33,3	32 X 38 Z8	58	7,69
