HBM功率分析儀eDrive機械信號和電氣信號同步采集

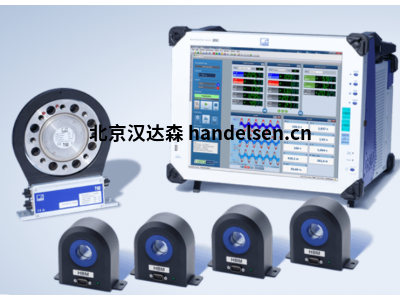

HBM eDrive 測試系統 是電機和逆變器測試的革命性系統。機械信號 (例如扭矩) 和電氣信號 (電流和電壓) 同步采集。HBM eDrive 測試系統可以幫助您更好地了解電驅動和其損失所在。這對于驅動系統的優化和效率的提高是非常重要的。

和傳統的功率分析儀相比， HBM eDrive 測試系統除了進行性能測量外，還提供數據采集和分析功能。

模塊化的系統非常適合 3 相電機和多通道應用 (例如 6 相電機, 混動和多電機驅動).

HBM eDrive測試包括:

功率分析儀: 對電信號和功率實時測量和計算，支持高達 51 個通道和 6 個 扭矩/轉速 信號。

數據采集測量系統 (DAQ): 同步采集電信號，扭矩，轉速，溫度，CAN 總線，振動和其他測量量。所有數據實時連續或點控存儲。

HBM功率分析儀eDrive優勢

易于擴展到 3 相

模塊化可擴展到51個功率通道，適用于多相系統或多電機應用

可以擴展到 6 個扭矩 / 轉速 輸入，用于最多 6 個機械輸出

適用于多級逆變器等特殊應用的公式庫

滿足 6 相電機或混動系統的功率測試需求

單個系統滿足所有需求

機械信號和電信號同步采集

溫度輸入 - 高達 1 kV 隔離

CAN 總線輸入

所有信號同步采集并存儲

功率分析, 性能測量, 原始數據連續存儲

集成化系統，配置簡單方便，無需組合多種設備

快速生成電機效率 MAP 圖

通過數字周期檢測，實時動態地快速測定所有通道上的性能變量

輸入自己的實時公式進行評估，例如。 電纜損耗

實時分析，例如空間矢量計算和dq0變換

每個工作點最短時間測量進行快速定位

通過對原始數據全面分析，確定鐵損，銅損特性圖或MTPA曲線

效率圖僅需數分鐘即可完成，而不是數天: 直接在測試臺進行分析節省了大量的時間!

HBM eDrive Analyzer 6ch1-EDRV-6P-7i技術參數

采樣率 2 MS/s

功率通道標準/ 最大  6 / 21

軟件 Perception Enterprise / ePower,內置 WIN 10 PC - 帶觸摸屏和固態硬盤
