Grünewald/Grunewald流量計DA/DAK 流量監測器



Grünewald 流量計

- 帶測量襟翼、管輪或磁感應測量

- 帶開關觸點或連續輸出信號

- 用于水和乳化液

- 或用于油與粘性流動



Grünewald 流量計

用于水、乳液（高達 5%）、水狀介質或純油



Grünewald DA/DAK 流量監測器

- 通過測量襟翼進行水測量

- 可調開關觸點

- 無需電源

- 根據客戶要求的設備



Grünewald DAK型本安型流量指示器可用于任何安裝位置，以監測封閉和填充系統中的水或乳化液。流量顯示為模擬顯示。

Grünewald DAK型流量指示器配有集成的限位觸點，用于監控。接觸器牢固地擰在實心黃銅外殼上，具有可讀的數量刻度。使用隨附的鑰匙，可以在整個測量范圍內從外部無級調節所需的接通或關閉點。

此外，DAK型流量指示器可以配備不同的電氣連接和電路，例如用于線路監控的電阻器。





環境溫度：-20 至 +60 C（-4 至 +140 F）



外殼材料 ：黃銅 MS58 / 青銅 RG7



測量精度：滿量程的 3.0 %



中等：水或乳液



顯示：升/分鐘 ;米/小時 ;GPM（可根據要求提供其他單位）



標稱電壓：0 - 24 V 直流



觸點負載能力：2 - 0 V 時為 0.12 A 1 - 0 V時為 12.24 A





Grünewald SMALL-Ex 小型防爆®流量測量

- 用于水和乳化液

- 通過渦輪葉輪測量

- 永久輸出信號

- 高測量精度

- 可與壓力/溫度相結合



Grünewald SMALL-Ex 系列測量儀器是用于體積流量測量的本質安全測量儀器。此外，該儀表可以配備集成的壓力和/或溫度測量。借助處理器技術，可以實現高測量精度和快速響應時間。測量儀器設計用于非常惡劣和困難的環境條件，并且由于其不銹鋼外殼的堅固結構，可以承受非常高的機械負載。它們設計用于水或乳液填充系統。對于油的體積流量測量，我們有 SMALL-Ex ViscoFlow 系列測量儀。有關磁感應測量，請參閱我們的測量儀器系列 MAGIN-Ex®

體積流量計可配備發光顯示屏。



機械連接可以通過不同尺寸的螺紋、Victaulic（唯特利）插頭系統、SAE 或法蘭進行。電氣連接可以通過各種認可設計的連接器或可變長度的電纜連接進行。如果您更喜歡連接器或使用特定的標準連接器，我們可以檢查適用性。

使用 SMALL-Ex 體積流量計，待測液體介質流過規定的外殼孔，并使內部的渦輪機運動。渦輪機配有五個密封磁鐵。這些磁場由電感式非接觸式傳感器報告給電子設備并在那里進行評估。



環境溫度：I-組-50至+100°C/-II組-50至+80°C



外殼材料：不銹鋼、鋼、黃銅（取決于型號）



測量精度：滿量程的 +/- 0.5%（可根據要求提供更高的精度）



中等：過濾水或乳液最高可達 5%



發光顯示屏：自選



顯示：升/分鐘;立方米/小時;GPM（可根據要求提供其他單位）



輸出：5 - 15Hz，0/4 - 20mA，* - **V （最大 10 V DC，最小 7.5V 電源）



標稱電壓：12 V直流 3 線技術，16 V 直流 3 線技術，24 V 直流 2 線技術

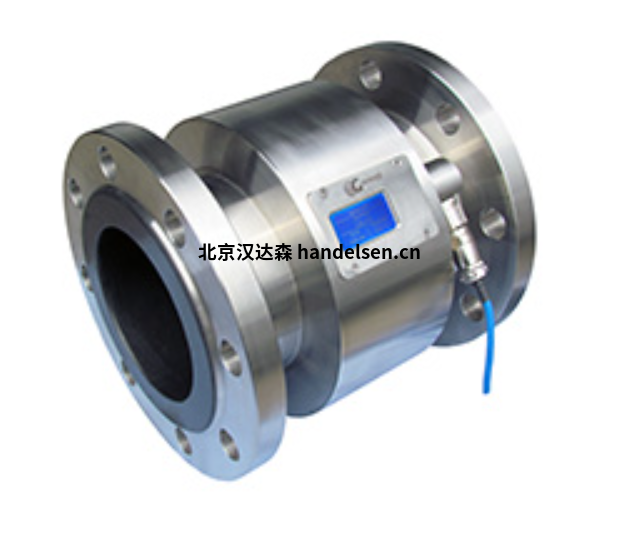

Grünewald MAGIN-Ex

- 用于水和乳液

- 電極測量（無機械）

- 永久輸出信號和/或限位觸點

- 可編程

- 可與壓力/溫度組合



Grünewald MAGIN-Ex® 系列測量儀器是用于體積流量測量的本質安全測量儀器。此外，該儀表可以配備集成的壓力和/或溫度測量。借助處理器技術，可以實現高測量精度和快速響應時間。測量儀器設計用于非常惡劣和困難的環境條件，并且由于其不銹鋼外殼的堅固結構，可以承受非常高的機械負載。它們設計用于水或乳液填充系統。對于油的體積流量測量，我們有 SMALL-Ex ViscoFlow 系列測量儀。有關通過渦輪進行體積流量測量，請參閱測量儀器系列 SMALL-Ex®

體積流量計可配備發光顯示屏。



機械連接可以通過不同尺寸的螺紋、Victaulic（唯特利）插頭系統、SAE 或法蘭進行。電氣連接可以通過各種認可設計的連接器或可變長度的電纜連接進行。如果您更喜歡連接器或使用特定的標準連接器，我們可以檢查適用性。

體積流量計MAGIN-Ex®基于磁感應測量原理，其中通過電極感應待測介質中的電壓。測量電壓隨體積流量變化的變化，傳輸到電子設備并在那里進行評估。

一種現代測量，其中流道中沒有移動部件。



環境溫度：-50 至 +80 °C



外殼材料：不銹鋼、鋼



測量精度：滿量程的 +/- 0.5%（可根據要求提供更高的精度）



中等：過濾水



發光顯示屏：自選



顯示：升/分鐘;立方米/小時;GPM（可根據要求提供其他單位）



輸出：5 - 15Hz，0/4 - 20mA，* - **V （最大 10 V DC，最小 7.5V 電源）



標稱電壓：12V 直流（7.5 – 14.0 V 直流）3 線技術





Grünewald ViscoFlow

- 通過齒輪進行純油測量

- 永久輸出信號

- 非常高的測量精度

- 可與壓力或溫度結合使用



Grünewald SMALL-Ex® 系列測量儀器是用于純油體積流量測量的本質安全測量儀器。

在流量計中是齒輪的布置，其轉數由脈沖傳感器計算。此外，該測量儀器可以配備壓力或溫度測量。油流量計可用作每分鐘升的瞬時顯示，或作為“計數裝置”與脈沖輸出一起使用。油通過齒形齒輪，以便每個計數脈沖流出一定量的油。因此，該設備與粘度或溫度無關。該值通過任何信號輸出，也可以選擇顯示在現場的照明顯示屏上。



機械連接可以通過不同尺寸的螺紋、插入式系統或 SAE 法蘭進行。電氣連接可以通過各種認可設計的連接器或可變長度的電纜連接進行。如果您更喜歡連接器或使用特定的標準連接器，我們可以檢查適用性。

測量設備的齒輪側面通過電感式非接觸式傳感器報告給電子設備并在那里進行評估。



環境溫度：I-組-50至+100°C-II組-50至+80°C



外殼材料：不銹鋼，鑄鐵（取決于型號）



測量精度：滿量程的 +/- 0.5%（可根據要求提供更高的精度）



中等：純油、燃料



發光顯示屏：自選



顯示：升/分鐘;GPM（可根據要求提供其他單位）



輸出：5 - 15Hz，0/4 - 20mA，* - **V （最大 10 V DC，最小 7.5V 電源）



標稱電壓：12V 直流 3 線技術，16V 直流 3 線技術，24V 直流  2 線技術
