hauhinco水液壓閥系列





適用于多種應用的水液壓閥與控制塊（控制裝置、歧管）、控制技術和模塊化流體系統一樣，閥門是水液壓裝置中最重要的部件之一。它們執行各種各樣的任務：它們可靠地控制、調節和限制液壓流量 - 即使在最惡劣的高壓條件下也是如此。



完整的閥門產品組合，以及在水液壓工程領域的多年經驗保證了眾多應用的最佳選擇，特別是對于各種水液壓機的壓力機控制（歧管、閥塊）。與所有Hauhinco產品一樣，所有閥門在交付前都經過完整的功能測試。



特性：在高達 30 bar 的工作壓力下，體積流量高達 000 800 dm³/min

。



適用介質：

氫氟烷烴/氫氟碳化合物流體：

無油水/清水

礦井用水

工業用水

除垢水

粘度為 0.5 - 4.0 mm²/s 的中性流體





hauhinco水液壓閥類型：

直動式座閥

2/2 和 3/2 先導式換向座閥

比例閥 壓力閥

壓力閥

截止閥

流量控制閥

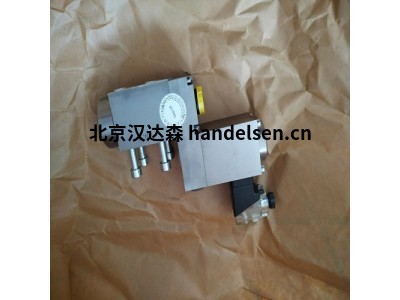

hauhinco 的二通座閥 DN2 PN2，工作壓力為320bar 口徑DN10 最大流量：40升/分鐘





hauhinco 的二通座閥 DN2 PN2的特征直接驅動的方向座閥控制加壓介質。閥座密封，防止內部泄漏。所有部件均由耐腐蝕材料制成，并且易于更換。結構板形式的閥門設計。根據要求，閥門可以配備電磁鐵以外的其他驅動裝置，例如液壓或氣動氣缸驅動，手動按鈕操作。此外，單個驅動裝置可以補充保持接觸功能。



技術參數

安裝位置           任何

環境溫度           -10 至 50°C（液壓油，注意標準要求）

材料 閥門零件      不銹鋼，青銅，電磁鐵

材料密封件           丁腈橡膠，聚四氟乙烯



連接器 P 的最大工作壓力 320巴

連接器 A 的最大工作壓力 320巴

連接器 T 的最大工作壓力 50巴

最大體積流量                    P->A 40升/分鐘

最大體積流量                     A->T40升/分鐘

指定的流動方向         P->A， A->T



供貨范圍

閥門的M10螺釘

閥門電磁閥的電纜插座

橋式整流器

LED 顯示屏，IP65



hauhinco 的二通座閥 DN2 PN2的貨號

6235557

6241964

6243649

6235565

6241956

6243657

6568475

6568483

6237088

6237061



hauhinco 兩位二通閥 DN2-DN1 PN16

工作壓力：320bar

公稱尺寸： DN16， 25， 32， 40， 50， 65， 80， 100， 125

方式：2/2





二位二通閥的特點：

液壓驅動方向座閥控制液體介質，帶 2 級控制邏輯的被動控制兩位兩通閥，可通過 X 線和 Y 線互連實現功能變體，閥座套配有低摩擦密封件，因此閥活塞移動方便且無內部泄漏，閥活塞和閥座是耦合的，并在液壓上“無泄漏”地關閉。，閥門通過三位兩位先導閥驅動。帶有Hauhinco連接圖的閥門緊固結構板形式在關閉位置，開關位置由接近開關監控



hauhinco 兩位二通閥 的貨號

6269133

6269133

6266746

6263291

6263356

6154867

6269168

6158501

6163742

6169112





控制閥 兩位兩通控制閥 C2 比例驅動 DN2-DN3 PN25

工作壓力： 500bar

公稱尺寸： DN25， 32， 40， 50， 65， 80， 100

方式：2/2

類型： 控制閥按比例驅動



特點：用于液體介質的液壓控制提升閥換向閥。主動控制的二通控制閥，帶位置調節活塞位置。受控的活塞位置決定了可變可調的流量橫截面。該閥由比例二通先導閥驅動。先導閥由RE4數字控制器控制。閥活塞在外殼中通過密封件密封，因此沒有內部泄漏。閥門緊固板結構與Hauhinco連接圖?？蛇x地，閥門位置可以通過接近開關進行監控。



hauhinco控制閥 貨號

6600303

6166784

6600299

6153909

6153895

6077277

6153895





hauhinco單向閥系列

單向閥 E-RV 系列 DN32-DN50 PN420

工作壓力： 420bar

公稱尺寸： DN32， 50

類型： 止回閥



單向閥 E-RV 系列 的特點單向閥控制液體介質預緊彈簧的開啟壓力為“1bar”，其他開啟壓力可根據要求提供閥活塞和閥座耦合，液壓關閉“無泄漏”。閥門部件由耐腐蝕不銹鋼制成



單向閥 E-RV DN32 貨號 6572871

單向閥 E-RV DN50 貨號 6601246





R-RV系列單向閥DN25 PN500

工作壓力： 500bar

公稱尺寸： DN25

類型： 止回閥



單向閥控制液體介質 預緊彈簧的開啟壓力為“0，2-1bar”，其他開啟壓力可根據要求提供 閥活塞和閥座耦合，液壓關閉“無泄漏”。閥門部件由耐腐蝕不銹鋼制成



單向閥 R-RV DN25 貨號 6463509

單向閥 R-RV DN25 貨號 6601371





德國hauhinco泄壓閥系列

泄壓閥 DN10 PN320

工作壓力： 320bar

公稱尺寸： DN10

類型： 泄壓閥



直動式泄壓閥，帶無泄漏金屬錐形閥座密封的座閥。所有部件均由耐腐蝕材料制成，并且易于更換 壓縮彈簧作為預緊元件附件，結構板形式，帶有Hauhinco連接圖



泄壓閥具體參數

                        公稱尺寸       重量         最大壓力         設定范圍         貨號

泄壓閥 DN10      DN10        5.3公斤           320              20-130bar   6271642

泄壓閥 DN10      DN10        5.3公斤           320              30-210bar   6271634

泄壓閥 DN10      DN10        5.3公斤           320              190-320bar  6267491





德國hauhinco C-DR節流截止閥  DN10-DN32 PN320-PN500

工作壓力： 500bar

公稱尺寸： DN10， 16， 25， 32

類型： 節流截止閥



節流截止閥控制液體介質。該閥用于連接和關閉液壓管路，具有關閉功能?？赏ㄟ^選定的閥門活塞位置、節流閥功能設置體積流量。根據接近開關的布置，監控打開或關閉位置，閥活塞和閥座是耦合的，并在液壓上“無泄漏”地關閉。帶有Hauhinco連接圖的閥門緊固結構板形式 閥門部件由耐腐蝕不銹鋼制成

節流截止閥 C-DR DN10  貨號 6274269

節流截止閥 C-DR DN16  貨號 6606267

節流截止閥 C-DR DN32  貨號 6603268
