Spinea TwinSpin TS 200系列帶有中孔軸承式減速機

SPINEA 憑借多年的技術支持和工程經驗，SPINEA可以根據客戶要求提供高度專業的解決方案。SPINEA對標準的G、T、E、H、M系列TwinSpin減速機，DS、DSH、DSM、DSF系列DriveSpin和RotoSpin模組系列進行各種設計修改。SPINEA的技術支持是基于TwinSpin、DriveSpin和RotoSpin在工業領域各種應用的專業建議，例如機器人、自動化、金屬加工、醫藥、攝像系統、安保等。這些特殊解決方案的優勢在于SPINEA 其緊湊的模塊化設計、易于連接到支撐結構且嚴謹保證減速器密封。



優勢:

集成化設計，

模塊化設計，

易于連接到支撐結構，

嚴謹保證減速器密封。



SPINEA twinspin 系列

“高精度減速機”這一概念將高精度減速機和高精度十字交叉滾子軸承完全集成在一個單元中。 TwinSpin高精度減速齒輪專為需要高減速比、高動態精度、低傳動損失、高轉矩和高剛度、緊湊型設計減小安裝空間、質量輕的應用而設計。



這種新的傳動概念允許在機器人和自動化、機床、測量設備、導航系統、飛機工業、軍事和醫藥領域、木材加工領域、打印機分支、紡織工業和玻璃處理、灌裝機等應用中廣泛使用。



TwinSpin 減速機基本元件:

殼體 - 包含高強度高精度軸徑向軸承

輸出軸封 - 在輸出側防止內部污染和減速機漏油

法蘭 - 輸入輸出法蘭都被定位螺栓固定，并且相對于殼體在十字交叉滾柱軸承保護下以輸出轉速運動

軸 - 高速旋轉的原件，由滾珠軸承支撐。軸承的滾道直接由軸和法蘭組成。通過軸承驅動偏心體從而驅動擺線盤運動

擺線齒輪 - 擺線的形狀，50%同時嚙合保證了傳輸高扭矩，保證了零背隙特性

傳動原件 -將擺線齒輪的公轉運動轉化成自傳運動



高精度減速機和高精度十字交叉滾柱軸承集成在一個單元中

SPINEA H系列

SPINEA H系列是帶有中空孔的Twinspin高精度減速機。電線、壓縮空氣管道、驅動軸可從減速機中間穿過。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。該系列為完全密封，內部注有終生免維護油脂。減速機包含精密減速機構和高強度交叉滾子軸承，故又名“軸承式減速機”。



SPINEA H系列優點

大中空孔徑

全密封

零背隙

力矩大

定位精度和重復精度高

扭轉剛度和傾覆剛度大

尺寸小重量輕

速比大

效率高

壽命長

裝配簡單



SPINEA H系列系列特點

殼體

螺紋孔和通孔



輸入法蘭連接

全密封減速機



輸入軸設計

輸入軸選項:

1.中空軸

2.根據特殊要求



安裝和運行特點

中空軸減速機。

輸入軸的孔可以穿過電線，管路或其他軸。

適用于同步帶等應用。



 尺寸

SPINEA TS 70

SPINEA TS 140

SPINEA TS 170

SPINEA TS 200

SPINEA TS 220

SPINEA M系列

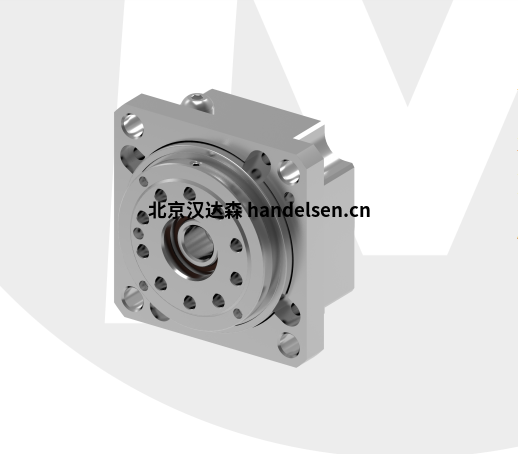

SPINEA M系列代表了迷你尺寸的TwinSpin高精密減速器。脂，由輸出端的密封球軸承（2RS）保證油封；在輸入端也應用了同樣的軸承（輕微的潤滑油泄漏為容許現象）。SPINEA也可根據客戶的要求提供完全密封的減速機。同其他系列相同，獨特的設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。



優點

小尺寸

2RS球軸承密封

安裝簡單

零背隙

重量輕

轉矩密度高

輸出深溝球軸承 超低摩擦

高性能

高精度

高扭轉剛度

扭轉剛度曲線的線性度好

超低的摩擦



TwinSpin M 系列迷你減速機的形式

殼體形狀

a)  安裝部位在輸出側

b) 安裝部位在輸入側



輸入軸連接

a) 電機直連，無需聯軸器，電機輸出軸與帶鍵孔內對中

b) 非直接連接，通過剛性或彈性聯軸器

c) 根據客戶需求選擇對中方式



SPINEA TS 50
