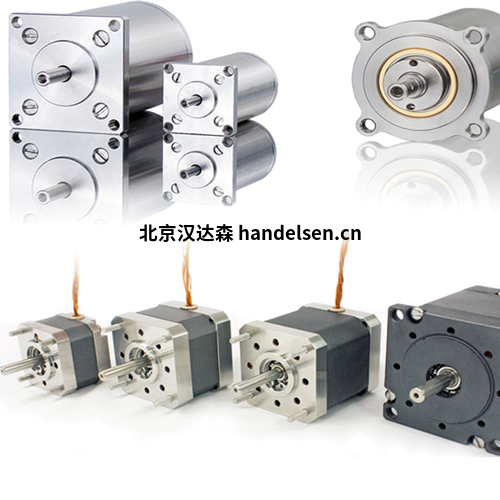

德國Phytron步進電機ZSS、ZSH系列

Phytron步進電機ZSS

高精度步進電機。優化幾何結構和磁性，以實現平穩運行

Phytron ZSS步進電機（19-56毫米）提供高精度和平穩運行。

高達102.400個可接近位置（200步進電機，以1/512步進分辨率和編碼器的微步進模式驅動），ZSS電機為您的應用提供高精度定位能力。

基于其幾何結構，ZSS系列具有平滑的低共振運行性能。得益于低噪聲的產生，典型的平穩運行和由此產生的*佳結果，特別是對于光學高精度應用。



技術細節

用于單極或雙極控制模式的兩相混合步進電動機

保持扭矩為3.8至700 mNm

尺寸ZSS 19至56 mm

每種尺寸max多3種電機類型和3個標準繞組

標準步數/轉：200步角：1.8’

特殊步數取決于電機尺寸

*低保護方式：IP40

允許環境溫度：-30°C至+80°C

可選：齒輪、電機制動器、編碼器、2軸、散熱器、聯軸器等。

可用型號

尺寸、步數、繞組：見數據表中的表

自由電線端或保護蓋，散熱器，2軸

齒輪、電機制動器、編碼器



Phytron步進電機ZSH

與ZSS一樣，ZSH步進電機在每一個動作中都設置了強大的重音。他們擴大了直徑為57至107毫米的ZSS馬達    技術細節：

用于單極或雙極控制模式的兩相混合步進電動機

保持扭矩為0.45至17牛米

直徑ZSH:57至107

NEMA兼容

步數/轉：200步角：1.8’

*低保護模式：IP54，IP68按需

允許表面溫度：-30°C至+80°C

（短時間可達100°C）

可用型號：

尺寸和繞組：見數據表中的表

自由線端或接線盒

雙軸

齒輪

電動機制動器

編碼器

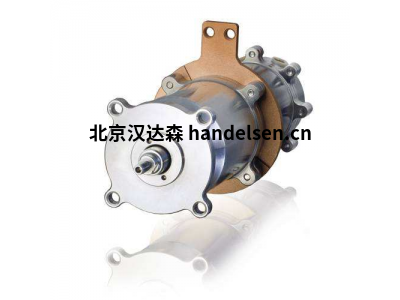

Phytron步進電機VSS  VSH

主導：在*端條件下執行的解決方案

Phytron的VSS/VSH步進電機是30多年空間技術經驗的結晶。特別設計的兩相混合步進電機可用于高達10-11百帕的真空環境。它們適合于特殊環境，如深高溫或*端輻射強度。

技術細節

步進電機，用于真空或空間操作或kryogenic應用

高沖擊和振動載荷

真空度高達10-11 hPa

溫度范圍取決于應用

抗輻射能力高達106 J/kg

保持扭矩從3.4 mNm到13 Nm

直徑19至125 mm

每次旋轉的完整步數：200（1.8°）

排氣孔以避免氣穴

可選：

VGPL行星/諧波傳動齒輪

熱元件型KTC/Pt100電阻傳感器

分解器

雙軸等。

定制結構：

工作環境惡劣，與潔凈室兼容，電機帶主軸

減輕重量和振動阻力的集成電機齒輪類型.鈦外殼或空間應用

減少磁發射

 沈陽漢達森YYDS曹

Phytron步進電機phySPACE

兩相混合；20至57毫米

步進電機phySPACE系列是30多年的太空遺產和1000多臺Phytron電機在太空的成果。物理空間是用來抵抗振動、輻射和高溫的。由于采用了符合ECSS標準的材料，phySPACE在滿足超高真空使用的高要求的同時，還提供了*佳的功耗、散熱、雜散磁通、高精度定位、長壽命和*強的魯棒性。

技術細節

兩相混合步進電機

保持扭矩3.1至420 mNm

直徑20至57 mm

每轉200步

1.8°精度5%

設計用于沖擊和振動載荷

四線平行

預放氣

K元素集成

-40°C至+120°C

高達+200°C的繞組溫度（短期）

抗輻射能力高達106 J/kg

排氣溫度高達200°C（部件）

放氣率：TML<1%，CVCM<0.1%或更好（<125°C）
