Dr. TRETTER 公差環 彈性連接開槽環介紹
Dr. TRETTER 公差環 彈性連接開槽環介紹
什么是公差環？
| 王新宇 QQ：2668476640 手機微信同步：13390167995 電話：010-64714988-216 傳真：010-64714988-668 郵件：2668476640@qq.com |

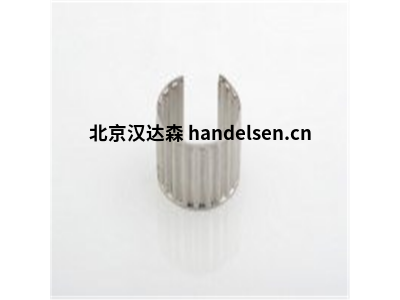

Dr. TRETTER 的公差環是由彈簧帶鋼制成的開槽環，具有波浪狀特性。這些彈性連接的活動原理可以通過散布在周邊的許多小壓力彈簧來說明。這些彈簧在壓入夾套時預緊。這導致摩擦嚙合但可拆卸的連接。與連接器元件的壓制和粘合相比，這提供了顯著的優勢，因為可以節省成本。此外，還提高了損壞保護。
與其他連接類型不同，公差環還提供高可傳遞扭矩。該連接即使在高達 250°C 的工作溫度下也能正常工作，適用于高達 450°C 的特殊解決方案。 這就是為什么公差環（也稱為距離套筒）是理想的原因，例如，用于連接具有不同熱膨脹系數的材料組合。
公差環與其他類型的固定的比較
在機械工程中，創建軸轂連接有不同的可能性：
特別常見的是，通過羽毛鍵使用正向配合連接。為了連接羽毛鍵，軸和輪轂都采用了凹槽。在這個凹槽中插入羽毛鍵。
鎖環支持鉆孔的（位置）固定。例如，作為安裝在滾子軸承上的軸的卡簧
經常使用的收縮原理利用了物質的熱延伸，特別是合金。在冷卻過程中，部件收縮并連接
粘合劑連接是一種公認的粘合技術。膠水必須根據用途仔細選擇
夾緊螺釘可以通過降低結構元件的公差來創建力配合軸轂連接
盡管有許多替代方案，但我們強烈建議使用公差環，因為它們為各種元件提供彈性和可拆卸連接。
公差環 - A100-519
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1090;允許 徑向載荷 P [N]：22300
公差環 - A100-520
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1150;允許徑向載荷 P [N]：23500
公差環 - A100-525
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1300;允許徑向載荷 P [N]：25000
公差環 - A107-512
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1400;允許 徑向載荷 P [N]：26500
公差環 - A107-512
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1400;允許 徑向載荷 P [N]：26500
公差環 - A140-524
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：1800;允許徑向載荷 P [N]：32000
公差環 - AN60-515
特點：用于標準軸（h9）;可傳遞扭矩 M [Nm]：280;允許 徑向載荷 P [N]：8800
