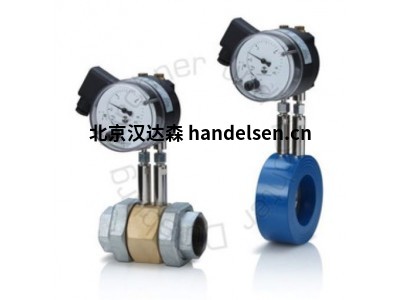

德國Kirchner und Tochter DDM-EM Rp差壓流量計

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Kirchner und Tochter DDM-EM 測量孔板測量和監控氣體和液體的流量。

該裝置根據壓差原理工作?？卓谏洗嬖趬翰?，壓差與通過管道的體積流量的平方成正比。用戶將孔口安裝在法蘭之間或使用 Rp 管接頭安裝到導管中。暢通無阻的直管長度必須在安裝位置之前為 6 DN，在安裝位置之后為 4 DN。

EM 發射器外殼中嵌入了堅固且不敏感的傳感膜片。通過壓差，彈簧力出現在測量膜片上。產生的位移通過軸向桿傳輸到感應式位移傳感器的核心。內置電子設備評估這種偏轉并將其轉換為直接顯示、限值開關和輸出信號。

Kirchner und Tochter DDM-EM

法蘭之間安裝符合 DIN EN 1092-1，內螺紋和外螺紋符合 DIN EN ISO 228 或帶管接頭符合 ISO 7-1

水平或垂直安裝

適用于液體和氣體

無活動部件，無磨損

標準測量范圍或根據客戶規格進行校準

4 – 20 毫安 / 0 – 10 伏輸出

數字 LCD 顯示，單位為 m 3 /h

可選地

壁掛安裝

限值開關

其他顯示單元

Kirchner und Tochter 類型系列

Kirchner und Tochter 夾在法蘭之間的DDM-EM DN測量孔板

Kirchner und Tochter 帶管件的DDM-EM Rp測量孔板

Kirchner und Tochter DDM-EM Gi測量孔板，帶內螺紋

Kirchner und Tochter 帶外螺紋的DDM-EM Ga測量孔板

技術數據

測量原理孔口壓差測量

Kirchner und Tochter  DDM-EM

燙發。環境溫度-10…+70攝氏度

燙發。介質溫度*）標準-10…+70攝氏度

高130°C（絕緣線路）可選HT型，高于130°C

防護等級IP 65，符合DIN EN 60529

測量精度為測量范圍結束值的5%

顯示單元電子差壓變送器，帶4位LCD顯示屏和4。。。20毫安，0。。。10輸出

PN 10/PN 16法蘭的中間法蘭（DN），符合DIN EN1092-1形狀A和B管接頭（Rp）

兩件式管件：帶圓柱形內螺紋的插入件

符合DIN EN 10226-1（ISO 7-1）

外螺紋（Ga）氣缸外螺紋符合DIN EN ISO 228

內螺紋（Gi）氣缸內螺紋符合DIN EN ISO 228
