Heinrichs全金屬流量計 BGN-S25系列 顯示范圍：5-30Nm3/h
Heinrichs全金屬流量計 BGN-S25系列 顯示范圍：5-30Nm³/h
產品詳情
全金屬流量計
產品詳情
| 郭浪 QQ：2853369882 手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn |
 |
 |
型號代碼：BGN-S25-309BM0G0-0-S56-X-H
編號。 ：70012084
類型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
測量原理：浮子
安裝條件
安裝位置：垂直
流動方向：從下到上
特征值
測量偏差（本地）：最終值的+/- 2.0％
測量偏差（模擬）：最終值的+/- 2.5％
工藝條件
顯示范圍[Nm³/ h]：5-30
介質：氮氣
密度[kg /m³]：1.25
粘度[mPa·s]：0.0166
處理溫度[°C]：25
過程壓力[巴巴]：1.2
結構構造
材質：1.4571 / 1.4404
材質法蘭：1.4571 / 1.4404
浮動材質：1.4571 / 1.4404
物料測量環：1.4571 / 1.4404
測量環：22 mm-包括間隔環
符合參考號：BG-2090
閥門耐壓：40 bar
過程連接：DN25 PN40形式B1 DIN EN 1092-1
安裝長度[mm]：250
質量流量計
KDS-K-H-PO-0-E1-0-0000
處理數據：
中號-N2
流動方向從下到上
顯示范圍0.5-5Nm³/ h
工藝溫度32°C
密度1.25 kg /m³
粘度0.0166 mPa s
過程壓力p e 6.9 bar
壓力損失12 mbar

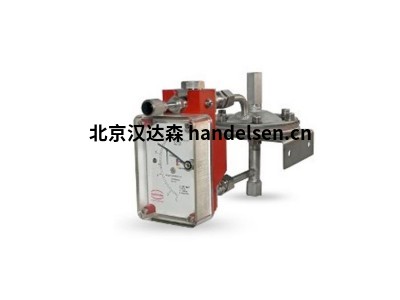

閥門數據：
KD型KDS
小型可變面積流量計
全金屬設計
濕部件：1.4404 / 1.4571
過程連接：¼“ NPT（f）
短款（K）
水平連接
連接適配器，不帶
空氣測量范圍：180-1800 Nl / h
PTFE密封
閥上方
安裝長度90毫米
應用領域
測量液體和氣體，粘性和腐蝕性介質。
應用領域：化學，石化，石油和天然氣，食品，制藥。
計量和裝載系統，也用于貿易交接
可靠度
特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感
特殊性
同時測量質量流量，密度，溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱
技術指標
感應器
過程連接：EN 1092，ASME B16.5，DIN2512
公稱壓力：PN40，ASME Cl150 / 300
工藝溫度：-40°C至+ 180°C
環境溫度
變送器安裝：-40°C至+ 60°C / + 80°C
單獨的變送器：-40°C至+ 100°C
防護等級：IP 65（EN60529）
用料
濕部件：1.4404（316 L）/ 1.4571（316 Ti）
外殼：鑄鐵（GGG 40.3）
CE標志：壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h
測量誤差
液體：測量值的±0.15％/±0.05％±NP穩定性
氣體：讀數的±0.5％±NP穩定性
密度（液體）：±0.005 g /cm3/±0.003 g /cm3
體積：讀數的±0.2％±NP穩定性
變截面流量計
應用
管道中液體和氣體的流量計量
每時間單位瞬時體積或質量流量的指示
應用：化工、石化、石油和天然氣工業
可靠性
特別適用于在困難和惡劣條件下的工藝過程的穩健設計
特殊功能
清晰的 90° 刻度
優化浮動形狀的線性特性
高達 350 °C 的高溫版本
高達 600 bar 的高壓版本
自排水
回流停止
流量控制器
技術數據
材料：1.4404（316 L）/ 1.4571（316 Ti）的，鎳基合金C-22，蒙乃爾合金，PTFE，（其他要求）
連接：法蘭 EN 1092、ASME B16.5、DIN2512、
JIS、NPT、管接頭、特殊連接
公稱壓力：PN 40、ASME Cl150 / 300 更高的壓力率，可達 600 bar 可選
過程溫度：-40°C 至 +350°C
環境溫度溫度：-40°C 至 +80°C
防護等級：IP 65 / IP 67 (EN60529)
CE 標志：壓力設備指令 97/23/EG
范圍：從 0,5-5 l/h 到 13.000-6130.000 l/h 水
顯示：鋁（搪瓷飾面）或不銹鋼
輸出：感應開關
感應開關（安全功能））
微動開關（其他應要求提供）
環境溫度：-40°C 至 +80°C（無開關）
電源：14 - 30 VDC
輸出：無源，電隔離 模擬：4-20 mA
