Stromag制動器NFF-SB 25額定扭矩250 Nm系列
Stromag制動器NFF-SB 25額定扭矩250 Nm系列
一、Stromag企業介紹
Stromag 成立于 1932 年，現已發展成為工業傳動系統應用開發和制造創新動力傳動部件的供應商。
Stromag 工程師利用設計技術和材料提供創造性、節能的解決方案，以滿足客戶挑戰性的要求。
二、Stromag產品范圍
Stromag聯軸器
Stromag離合器
Stromag制動器

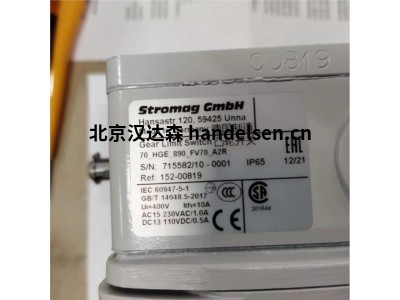

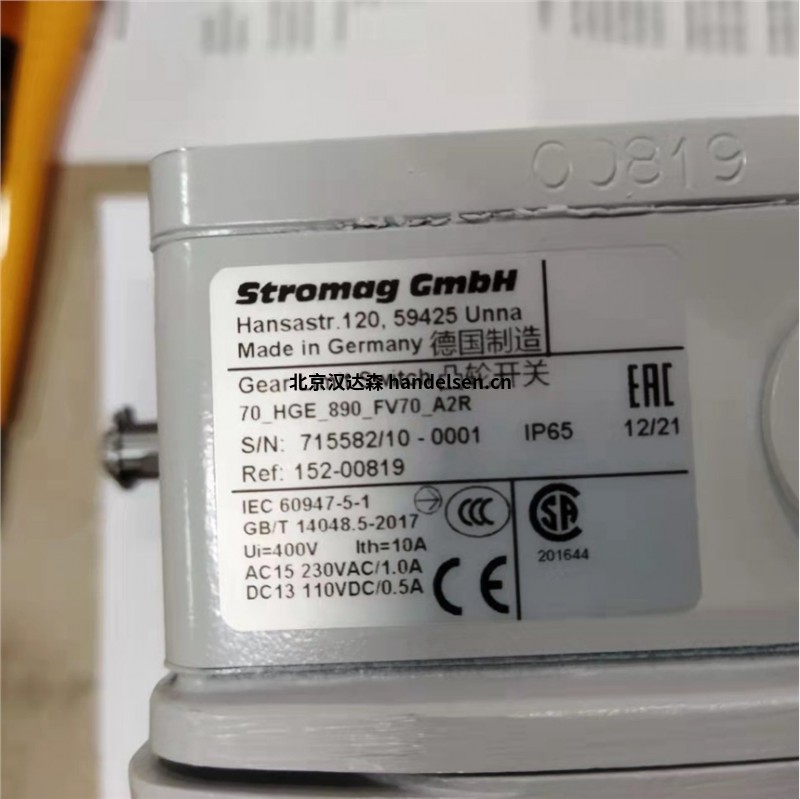

Stromag限位開關
三、Stromag產品應用領域
Stromag產品產品應用于工業、化工、能源礦產、機械制造、汽車運輸等領域
四、Stromag產品型號及特點
4.1 型號：NFF-SB 25 制動器額定扭矩250 Nm
帶 ABB 專用制動法蘭（外徑 300）的版本，
6x 直徑 12 螺栓圓直徑。 262 低于 4° 制動法蘭，
帶直徑的小齒輪 49H7x55mm 長和槽 14JS9x3.8 根據 DIN 6885/1 和
徑向螺紋 M6,
帶快速開關整流器 SSG 240/6 的接線盒 ZAG6，
帶小齒輪適配器和用于直徑的彎曲齒聯軸器。 11H7,
2個用于開關控制的冗余微動開關，
帶直徑的車速表法蘭。 直徑 85G7 和 6xM6。 100,
與 Dmr 的 WDR。 50中專用剎車法蘭，
線圈：171 V DC / 64.4 W
怠速 : 3500 rpm
質量 : 37 公斤
耐熱等級：155（F）
額定扭矩：250 Nm
Stromag制動器NFF-SB 25額定扭矩250 Nm
4.2型號：液壓切換兩面離合器 KHM 800/2
項目 776-0085
具有固定連接尺寸的一側
固定連接尺寸的 B 側
= 特別版
- 帶有 2 個摩擦面的版本
- 在干運行中使用
- 可轉移的統計數據。 扭矩 = 3350 Nm
動態的 扭矩 = 2650 Nm
- 工作壓力 p = 24 +/- 6 bar
- 允許關閉速度 n = 2000 rpm
- 允許切入速度 n = 1200 rpm
- 新的中風量 = 16 cm³
磨損 = 95 cm³
- 包括磨損開口，以防止可能的泄漏
發生磨損
- 無油供應
- 離合器關閉時壓力管路中的背壓
必須 < 1 bar
- 允許的工作溫度 - 20 °C ... + 150 °C
4.3 型號：液壓操作的多片離合器 KMK 320 S
具有固定連接尺寸的一側。
B 側，連接尺寸固定。
= 加強版：
- 水平安裝位置。
- 可轉移的統計數據。 24 bar 時扭矩 3335 Nm
- 可傳輸的動態。 24 bar 時扭矩 2740 Nm
- 工作壓力 p = 25 bar
- 動態壓力 < 1.0 bar
- 排量：新條件 = 0.025 dm³
磨損 = 0.065 dm³
- 彈簧回位壓力 p in = 3.6 bar
p out = 3.2 巴
- 允許轉速 = 2500 rpm
- 允許的工作溫度 T = - 20 °C + 150 °C
- 方面。 米 = 約 33 公斤
組裝/使用說明書編號：777-01488
4.4 型號感應制動器 IBV 13 C
（舊 STROMAG 項目編號 605 13 0405-000）
A 側孔 24 H7，鍵槽 8 P9 x 3.3 + 0.2 mm
帶固定連接質量的 B 側
線圈 24 伏直流； 57.8 瓦 (627-00037)
= 目錄/標準版本。
- ns = 100 rpm = 1.2 Nm 時的扭矩
ns = 750 rpm = 6.3 Nm
ns = 1500 rpm = 10.3 Nm
- 速度 5500 min-1
- 絕緣材料等級“F”的線圈。
- 原產地 DE
操作說明編號 605-00000
4.5 干式運行隔膜離合器 KHM 800/4
與標準 KHM 離合器一樣，“智能離合器”KHM 是一種堅固可靠的元件，用于在越野車輛中接合皮帶傳動裝置。它們緊湊的設計可傳遞高扭矩并具有高熱容量，可加速大質量慣性。
規格：
限度。靜態扭矩 5.450 Nm @ bar 28
限度。動態扭矩 4.300 Nm @ bar 28
限度。速度 2100轉
產品特點：
出色的參與可控性
強大而堅固
低磨損和噪音水平
標準 KHM 和帶有“智能離合器系統”的 KHM 的扭矩與壓力圖
非常容易安裝
