意大利LAM步進電機驅動器OS10系列USD系列

劉志慧 T21 QQ：2850590599   手機：18837112652 電話：010-64714988-171 傳真：010-64714988-667 郵件：sales5@handelsen.cn

20多年來，LAM一直在為步進電機生產高度創新和有競爭力的驅動器。

LAM廣泛的型號范圍允許涵蓋各種應用，包括所提供的功能和功率。

LAM提供的產品可通過傳統的步進和方向控制信號進行控制，由現場總線控制系統編程和命令。

LAM最新數字技術的使用使我們能夠顯著減小整體尺寸并引入許多高級功能。

LAM高效功率級限制了損耗和發熱。

步進驅動器

快速安裝在 DIN 導軌上

集成振蕩器

低成本版本

高達 3000rpm，1/128 步/轉

32位數學函數

OS10 系列

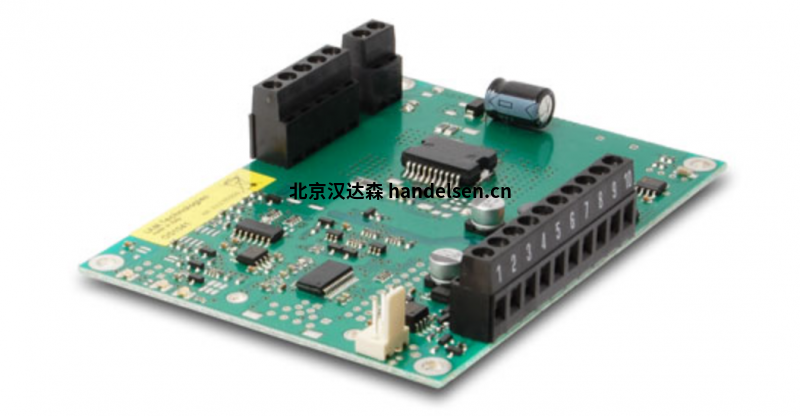

OS10 步進電機驅動器系列采用開放式設計，具有 IP00 防護等級，盡管它們可以管理高功率，但尺寸非常?。ㄋ鼈冞_到 240Vdc 的工作電壓和 10Arms 的相電流，相當于 14Apk 或 14Imax）。

板角的 4 個孔允許安裝驅動器。

編號的螺絲端子使信號電纜和電源線的連接變得更加容易，能夠容納截面達 2，5mm2 的電纜。

OS1041

技術數據

電源電壓                                從 18V 直流到 50V 直流

相電流                                   從 0.3 A到 1.4 A，增量為 0.1 A

控制模式                                步驟和方向。啟動/停止

數字輸入                                4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容                                                 NPN、PNP 或線路驅動

步驟細分                                微步?？蛇x擇從全步到 1/128 步

步進最大頻率                         300千赫茲

保護、報警和診斷                   過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示

連接                                       按接線端子。電纜截面可達 AWG14

尺寸                                       18（高） x 105（長） x 78（闊） 毫米

                                              0.71（高） x 4.13（長） x 3.07（闊） 英寸

重量                                       90克/3.2盎司

OS1044

OS1048

OS1073

OS1076

OS1078

OS1084

OS1087

OS1098

交流電源版

OS1041A

技術數據

電源電壓                               從 16V 交流到 36V 交流

相電流                                  從 0.3 A到 1.4 A，增量為 0.1 A

控制模式                               步驟和方向。啟動/停止

數字輸入                               4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容                                                 NPN、PNP 或線路驅動

步驟細分                               微步?？蛇x擇從全步到 1/128 步

步進最大頻率                        300千赫茲

保護、報警和診斷                 過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示

連接                                     通過功能性可拆卸接線端子。電纜截面可達 AWG14

尺寸                                     100（高） x 22.7（長） x 119（寬） 毫米

                                            3.94（高） x 0.89（長） x 4.69（寬） 英寸

重量                                     190克/6.4盎司

OS1044A

OS1073A

USD 系列

USD 模塊是專為 PCB 安裝而設計的雙極步進電機驅動器。

它們代表了節省空間和移除電纜的完美解決方案，可與單軸或多軸應用中的電子控制完美集成。

有 12 種不同的型號，分為三種當前尺寸和四種不同的功能。有些型號可以通過步進和方向信號進行控制，而其他型號則可以通過串行鏈路進行控制。上述型號有步進分辨率為半步的版本和微步分辨率高達25600步/轉的版本。

通過稱為LEP11的專有通信協議，可以使用簡單的串行線路控制多達32個不同的驅動器。

可用的命令允許配置加速時間，最小和最大頻率，并執行絕對或相對定位。還可以實時讀取每個連接模塊的運行狀態。

三條可配置為輸入和輸出的線路完成了模塊串行版本中的可用 I/O。這些線路經過適當配置，也可以觸發驅動器的啟動。

USD10361

技術數據

電源電壓                       從 12V 直流到 42V 直流

相電流                          從 0.15Apk 到 1.2Apk

邏輯電源                      電壓 5V 直流

控制模式                      步驟和方向

數字輸入                      5 個 TTL/CMOS 兼容：步進、方向、使能、待機、復位3 個 TTL/CMOS 兼容：RS0、                                            RS1、RS2 用于分辨率設置 2 個模擬相電流設置

數字輸出                      1 個集電極開路：故障

步驟細分                      可選擇從全步到 1/128 步

保護、報警和診斷        過壓和欠壓、相間短路、相間接地、正相

連接                            通過焊接引腳

尺寸                            44.5（高） x 55（長） x 28.5（闊）毫米

                                   1.75（高） x 2.17（長） x 1.12（闊） 英寸

重量                            120克/4.23盎司

USD20361

USD10362

USD20362

USD10606

USD20606
