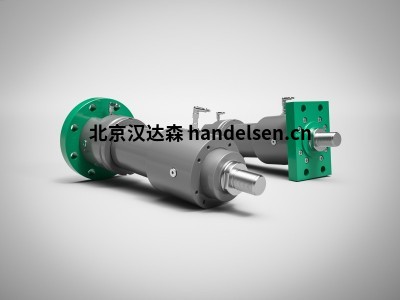

德國storz ZB 2550標準液壓缸氣缸

德國storz ZB 2550標準液壓缸氣缸

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

storz ZB 2550 – 標準液壓缸 (Storz Standard) – 標稱壓力 250 bar (25 MPa)

小貼士：標稱壓力為 250 bar 的 STORZ ZB 2550 系列液壓缸已開發為通用型。

標配 7 種不同的安裝類型和 4 種密封變體

確定緊固類型時，請注意：

氣缸只能吸收軸向力

請檢查壓力載荷下的屈曲阻力

技術數據

公稱壓力： 250 巴（25 兆帕）

靜態測試壓力： 375 巴（37.5 兆帕）

活塞直徑： 25-100 毫米

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0-1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZB 2550 - 63/40 - MT4-300-FG-B1C-G.1

storz ZW/ZWAS 2511 – 標準液壓缸 (DIN 24333) – 標稱壓力 250 bar，帶集成位移編碼器

提示：STORZ ZW 2511 或 ZWAS 2511 系列液壓缸配備位移編碼器。這些液壓缸的基本設計源自我們的標準 ZBD 2511 系列。安裝尺寸基本上符合 ISO 6022、DIN 24333 和 VW 39D921。

提供 3 種安裝類型，適用于應用

公稱壓力 250 bar (25 MPa)

活塞直徑從 40 – 250 毫米（默認情況下，每個活塞直徑分配兩個桿直徑，面積比 j=1.6 和 j=2）

用于各種制造商的位移編碼器

密封件和活塞桿表面處理和材料，可在各種條件下使用

可提供固定的閥門連接板

也可提供已安裝的比例閥或伺服閥

對于閥門連接板和任何比例閥和伺服閥，按照 ISO 4401 標準提供 NG6 和 NG10 孔型

位移編碼器的外殼通過保護管防止來自外部的機械損壞

請注意：位移傳感器的數據表中概述了線性偏差、系統分辨率和再現性。

技術數據

公稱壓力： 250 巴（25 兆帕）

靜態測試壓力： 375 巴（37.5 兆帕）

活塞直徑： 40-250 毫米（其他應要求提供）

面積比j： 1,6 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0-1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZWAS 2511 - 80/50 - MT4 -300-FG-2-B1C-G1 - E3-11 - 2.2
