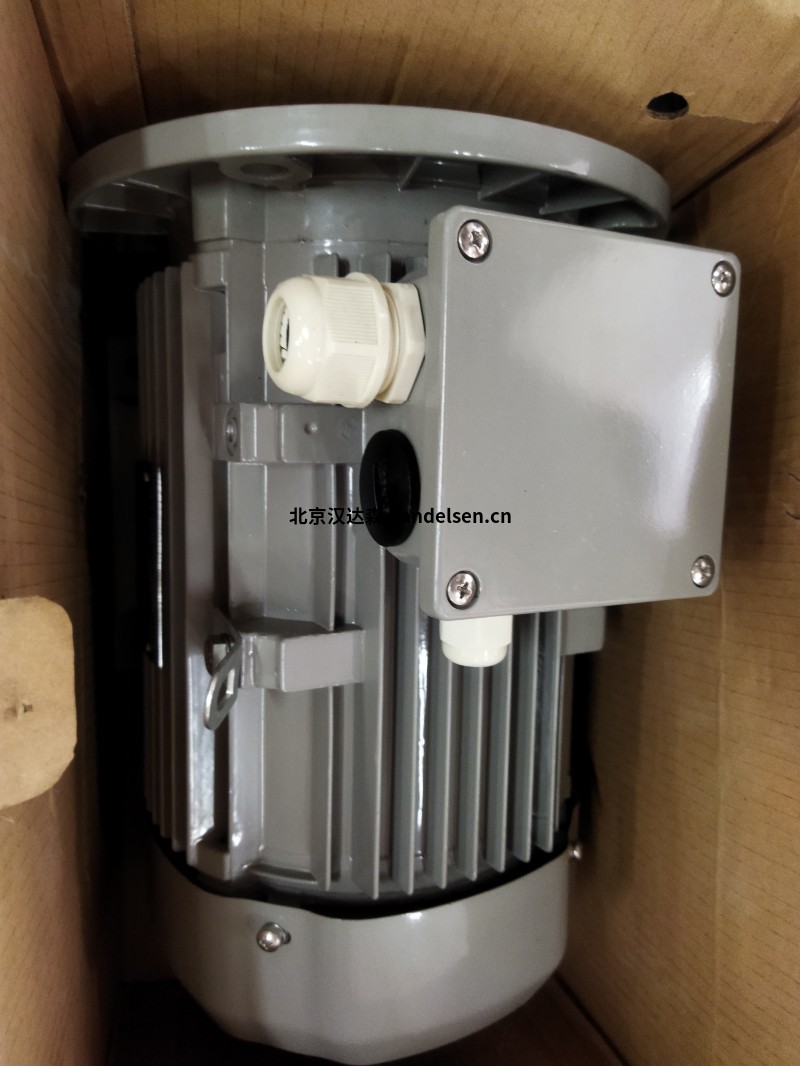

德國AC-MOTOREN三相電機AC05A4100008
| 陳華麗 QQ：2351635597 手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn |
 |
 |
三相異步電動機FCPA 56 A 2
AC05A4100008型
一般數據
電機類型3~
類型名稱FCPA
框架尺寸56
安裝B35
框架材料鋁
絕緣等級F/B
DE頂部接線盒位置
接線盒方向電纜壓蓋至右側
重量（kg）3,40
旋轉方向右/左
振動等級A
平衡方法半鍵
冷卻類型IC411
根據IEC 60034-1執行
噪聲級IEC 60034-9
電氣數據
功率1 50Hz（kW）0,09
功率1 60Hz（kW）0,11
頻率（Hz）50/60
電壓50Hz（V）220-240/380-420
電壓60Hz（V）220-280/380-480
電壓/頻率公差（范圍電壓無效）
范圍B
連接Δ/Y
電桿2
效率100 50Hz（%）45
效率100 60Hz（%）45
功率因數0.7
啟動電流（Ia/In）5,2
起動扭矩（Ma/Mn）2,1
擊穿扭矩（Mk/Mn）2,2
電流50Hz（A）0,72/0,42
電流60Hz（A）0,75/0,43
電機特性
顏色RAL7030
油漆表面有光澤
防護等級IP55
電纜密封套尺寸（電纜連接）1xM20x1,5 1個盲塞
電纜密封套類型標準
軸端（mm）9 x 20
軸材料C45
NDE塑料風扇規格
法蘭尺寸120
機械數據
扭矩（Nm）0.31/0.32
轉速（1/min）2750/3300
軸承DE 6201.ZZ.C3
軸承NDE 6201.ZZ.C3
軸承DE松動軸承的安裝
軸承NDE松動軸承的安裝
軸承壽命（h）20000
允許徑向載荷（X/2）（N）275
允許徑向載荷（X0）（N）300
允許徑向載荷（Xmax）（N）250
允許軸向載荷B3、B5、B35、B14、B34（N）250
允許軸向載荷V1、V3、V19、V18（N）235
慣性矩（kgm²）000031
影響因素
負載S1
環境溫度（°C）-20至+40
位置高度（m）1000
型號：
IE2AC08C4004H
IE2AC08C4003H
IE2AC08C4002H
IE2AC08C4001H
IE2AC08C2002
IE2AC08C2001
IE2AC08C2000.
IE2AC08B2016
IE2AC08C2003H
IE2AC08C2002H
1E2ACo8C2001H
IE3AC08A2003
IE3ACo8A2001
IE3AC08A2009
IE3AC08A2018
IE3AC08A2005
IE3AC08A2010
IE3AC08A2001H
IE3AC08B4012
IE3AC08B4003
IE3AC08B4004
IE3AC08B4033
IE3AC08B4001
IE3AC08B4019
IE3AC08B2011
IE3AC08B2029
IE3AC08B2003
1E3ACo8B2010
IE3AC08B2004
IE3AC08B2002
IE3ACo8B2001H
IE3AC08C4004
IE3AC08C4002
IE3AC08C4005H
IE3AC08C4004H
IE3AC08C4003H
IE3AC08C4002H
IE3AC08C4001H
