ESCO F系列齒式聯軸器特點

ESCO F系列齒式聯軸器特點

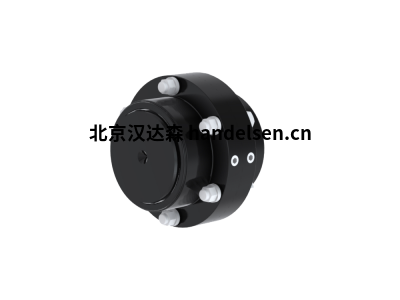

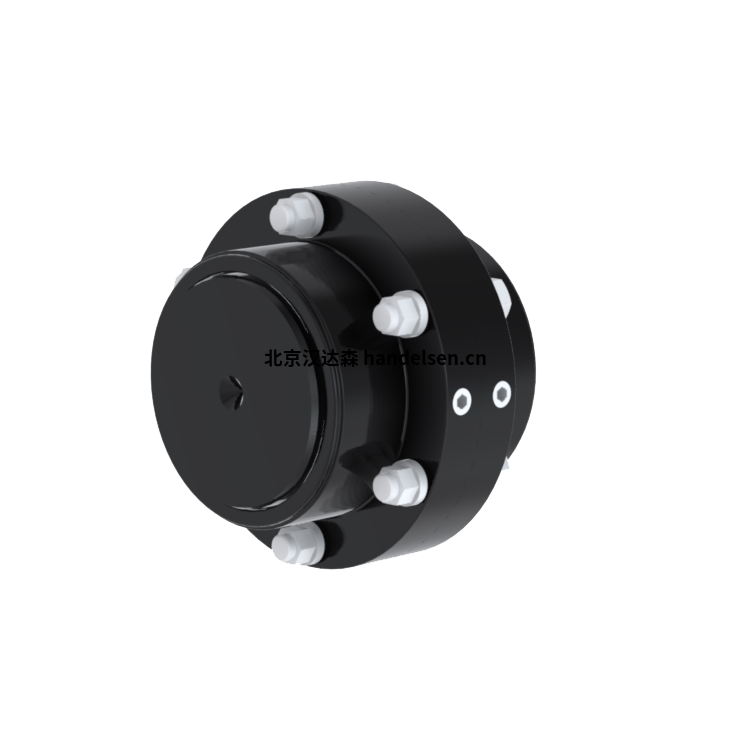

  ESCO齒輪聯軸器是一種扭轉剛性的潤滑脂填充聯軸器，由兩個帶外部多齒冠的輪轂和兩個帶直內齒的法蘭套筒組成。法蘭套筒用高強度防腐蝕安裝螺栓和螺母螺栓連接在一起。套筒位于法蘭的另一側，帶有一個端蓋（小型接頭為內部接頭，大尺寸接頭為螺紋接頭），O 形圈位于該端蓋中用于密封目的。ESCO 齒輪聯軸器的設計目的是通過摩擦在這兩個法蘭之間傳遞扭矩，避免這些面之間的微動腐蝕。



  輪轂和套筒的齒相互持續接觸，并設計有必要的齒隙，以在其錯位能力范圍內適應角度、平行和軸向錯位。角度和平行不對中能力由輪齒設計決定，適用于標準 ESCO 齒輪zui大?？偣?1.5° 度 (2 x 0.75°)。軸向不對中能力受套筒中輪齒長度的限制，并且可以改變（可選）。



  齒輪聯軸器通常由碳鋼 Ck45 (AISI 1040) 制成。對于更高的扭矩能力，在相同的聯軸器尺寸內，可以使用更高的合金鋼，如 42CrMo4QT（可選）。平行錯位只能通過雙嚙合型聯軸器來適應。



    ESCOGEAR齒式聯軸器F系列堅固可靠。適合滿足各種行業各種旋轉設備機器的特定要求，扭矩高達 5,040,000 Nm。



ESCO齒式聯軸器F系列優勢：

高扭矩容量和重要的角度偏差允許聯軸器在組合負載、速度和偏差條件下運行

高孔徑

聯軸器壽命時間長

多冠齒輪形狀

均速扭矩傳遞

減少反彈

鍍鋅閥體安裝法蘭連接螺栓，避免法蘭孔中的微動腐蝕

對組件的有保護作用
