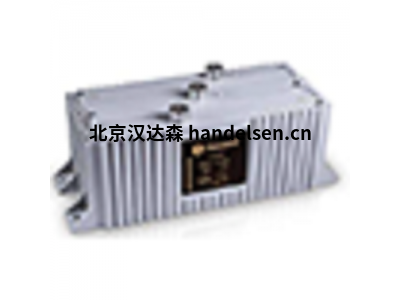

意大利模塊化電解電容器 Kendeil K1M型

規格：

工作溫度范圍：-40°C +85°C [環境分類 40/85/56 IEC-68]

 儲存：最好低于 +25°C，不超過 +40°C

額定電壓范圍 (Vr) 從 500V 到 1200V DC

浪涌電壓 (Vp) Vp = 1.10 Vr

額定電容范圍為 2500µF 至 15000µF

電容容差 ±20% at 100 Hz, 20°C [M 級 IEC-62]

 根據要求：-10% +30% 在 100 Hz，20°C [Q 級 IEC-62]

漏電流 (IL)(5min, 20°C)

 最大 IL= 0.006 Cr Vr + 4 µA

紋波電流 (Ir)

 請參閱 85°C 和 100 Hz 時的表格：

 頻率 50Hz 100Hz 500Hz 1000Hz >10kHz

 乘數 0.8 1.0 1.45 1.5 1.55

 環境溫度 35°C 45°C 55°C 65°C 75°C 85°C 95°C

 乘數 1.6 1.5 1.3 1.2 1.1 1.0 0.5

 最高內部溫度 98°C

 最大電流 250A RSM

絕緣電阻 在 100V DC 下 1 分鐘，絕緣框架和端子之間 >100 MΩ。

抗振頻率范圍：10 Hz 至 55 Hz，振幅 0.75 mm

最大加速度 5G 3x0.5 小時

現場測試

在 85°C 下施加額定電壓 2,000 小時后 電容變化 ? ±10%

電容器滿足特性除 Tan δ ? 130% 泄漏電流 (IL) < 初始限制阻抗 (Z) ? 130%

保質期

電容器在 85°C 下空載 2000 小時后，電容變化 ? ±15%

當在 20°C 恢復時，除 Tan δ ? 150% 泄漏電流 (IL) < 初始限值外，均符合規格

有用的生活

85°C 時 > 15,000 小時

失效率? 150 fit (200 10-9/h)

自感約10nH

參考標準 CECC 30.300 IEC 60384-4 長壽命等級

型號：

K1M12125206M00ABC

K1M11133206M00ABC

K1M10147206M00ABC

K1M90068206M00ABC

K1M84078206M00ABC

K1M80082206M00ABC

K1M70010306M00ABC

K1M60013306M00ABC

K1M50015306M00ABC
