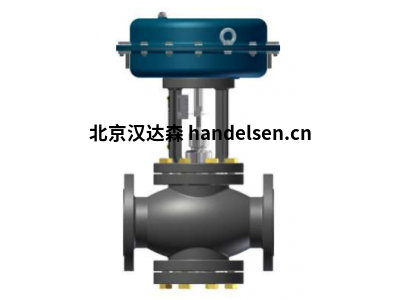

Burocco控制閥800系列
Burocco 800系列控制閥門采用雙通球形閥體及螺栓固定式閥座，底部用于檢查，更換閥塞（反向型）。閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備中的調節。
技術參數：
工作控制方式
-2V-NC常閉（空氣打開，直通閥）
-2V-NO常開（空氣關閉，直通閥）
-3V-分流/合流閥
尺寸
-DN15-DN100(1)
壓力等級
-PN16-PN40
閥體材料：
-球墨鑄鐵 GS400-12(環氧清漆)PN16
-碳鋼 ASTM A216 WCB （環氧清漆)PN40
-不銹鋼 AISI316 PN40
閥座
-AISI316L不銹鋼
-連接方式
-法蘭 PN16，PN40(2)
-凸面（RF）UNI2229
閥蓋
-符合ASTMA105、AISI420、AISI316鋼標準
閥塞
-等百分比、線性、V型端、小流量、在導向件控制下進入上部。
-AISI 316L 帶PTFE-PTFE/GG閥塞（軟質密封）
-AISI 316L帶高性能聚合物閥塞(HPP)
-AISI 316(金屬密封)
自調節填料箱
-STD-PTFE “V”形環+石墨環
-HTS-PTFE “V”形環+增強石墨環
-LTS-純PTFE “V”形環
閥殼
-球墨鑄鐵 GS 400-12(環氧清漆)
伺服控制器
-采用雙向氣動膜片（最大 2.5bar），采用FE沖壓板(環氧清漆)
-規格：S.200、S.275、S.340、S.430
-標準彈簧范圍：3-15psi、6-18psi、6-30psi
-標配設備：行程指示器
-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。
壓差
密封等級
-符合UNI EN1349標準的規定
-軟密封 VI級
-金屬密封 IV級
工作溫度
-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度180℃；
-采用WCB鋼閥體的閥門:最低溫對-5℃，最高溫度200℃
-采用AISI316 鋼閥體的閥門：最低溫對-20℃，最高溫度200℃
應用：

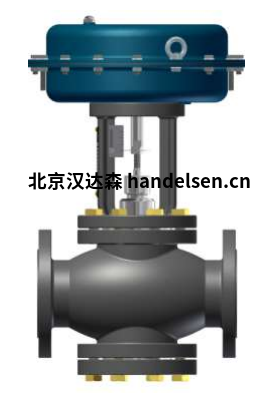

803系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通。V型端口閥塞在導向件控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備的調節。
800/803系列控制閥可控制多種流體：蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域。
注釋
（1）根據客戶要求，可提供更大或者小流量的閥門
（2）根據客戶要求，可提供其他類型的連接方式
800系列控制閥采用雙通球形閥體及螺栓固定，底部用于檢查，更換閥塞（反向型）。閥塞在導向件控制下進入上部，且自調節式填料箱不需要維護，這類閥門尤其適用于中小工廠的調節。
803系列控制閥門采用螺栓固定閥座形式球形閥體與焊接閥座式三通。V型端口閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護，這類閥門yo切適用于中小設備的調節。
按照所控制流體壓力選定伺服控制器規格，然后加上該值計算閥門的總尺寸
閥塞
1. 線性閥塞，這種閥塞可確保閥桿行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系。當工作壓差沒有明顯變化或者在流量變化有限的工藝過程下，可使用這種閥塞
2. 等百分比閥塞，如采用這種閥塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定；在相同壓差小行程增加10%，流量通常為閥門變化前流量的50%。這樣，在閥門打開的后半程中，閥門幾乎可以通過各種流量 在流量或者壓差變化明顯的情況下可采用這種閥塞。
3. V型端口閥塞，采用這種類型的閥塞，可在線性與等分比曲線之間獲得一條最佳特性曲線。由于這種閥塞具有延伸部分，可確保導引行程而不會引起振動，因此主要用于三通類型的閥門。
4. 小流量閥塞，對于此類型小流量閥塞，我們可以提供三種特性的閥塞，線性柱銷，單鍵與雙鍵等百分比型，流量系數在0.1-2之間，可用于微調與精調
選型對附件的要求：
在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。
控制閥填料箱的選擇通過閥門的流體特性、壓力及溫度決定。800/803系列控制閥采用三種填料箱。
填料箱技術規格
1. 標準填料箱（STD）:由采用PTFE填料的V形環+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，最高工作溫度可達180℃
2. 高溫填料箱（HTS）：由采用PTFE填料的V形環與采用加強型石墨填料的石墨環組成，與金屬密封閥塞或者高性能聚合物組合使用時，最高工作溫度可達200℃
3. 低溫填料箱（LTS）：由采用PTFE填料的V形環（增加數量）+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，工作溫度范圍在-20℃-180℃之間，適用于通過與石墨不兼容的流體。
Burocco 控制閥 流量曲線
閥門正確選型必須的數據
工作流體
比重/密度（y）
流體溫度℃
閥門上游壓力（bar）
壓差
最大流量（Q）
流量系數（CV/KV）
規格（DN）
標稱壓力（PN）
閥體形狀（2-3通）
閥體材料：
閥門動作（NC-NA）
閥塞規格
1、金屬密封
2、法蘭鉆孔ANSI 150，（面對面），額定值UNI / DIN
3、全不銹鋼執行器，用于腐蝕性環境
4、3通（混合或換向）閥（請參見手冊803）
5、限制器
6、緊急操作手輪
7、閥門定位器
8、限位開關
9、位置反饋
10、機艙
11、電動線性執行器（230 V AC，24 V AC / DC）
