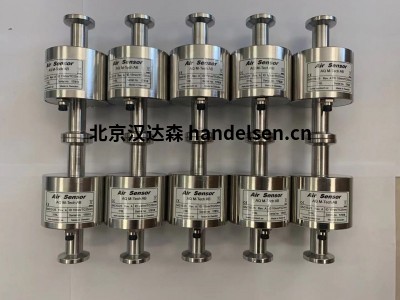

瑞典AQ空氣傳感器FCP38-64 氣泡檢測原理

瑞典AQ空氣傳感器通過使用超聲波監測流過空氣傳感器的液體中的氣泡。 在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。 如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。

 氣泡的靈敏度可以設置為高，中，低，非常低和非常低。

在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。

在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。

在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現一起發現許多小氣泡就像是一個大泡泡一樣。如果有很多氣泡，甚至可以檢測到微小的（微觀）氣泡。當使用非常低的靈敏度時，空氣傳感器應安裝垂直液體流量，否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。



二、瑞典AQ空氣傳感器的功能：

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

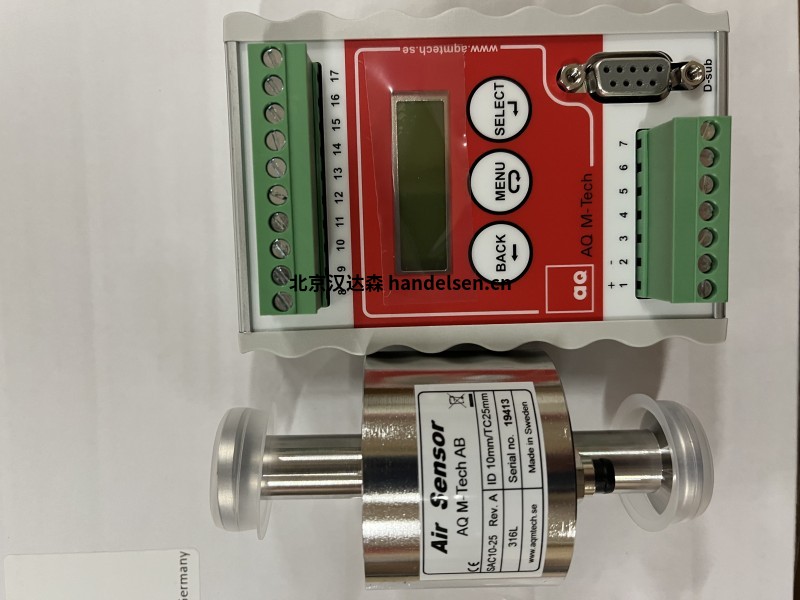

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈硎褂?。它是由一體成型的，內部完全光滑，Ra值低。
