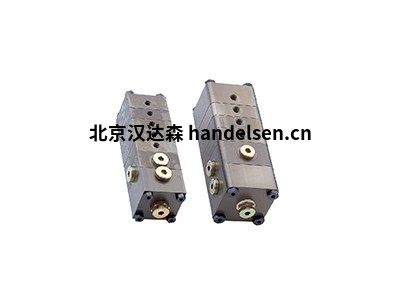

HYPROSTATIK流量控制器

HYPROSTATIK流量控制器

名稱：  HYPROSTATIK流量控制器

型號：  08.65.004

品牌：  HYPROSTATIK

產地：  德國



HYPROSTATIK設計和生產全球獨一無二的組件和系統,靜壓導軌、絲杠驅動和主軸軸承。德國Hyprostatik（海浮樂）具有25年液體靜壓產品的研發、生產經驗，目前是世界上最高剛性的液體靜壓產品，特別適用于重型、超重型機床以及精密、超精密機床。自1992年起，Hyprostatik靜壓絲杠開始在磨床界開始應用。到1996年，幾百根靜壓絲杠已經通過了每天三班的高負荷高強度的生產檢驗，至今保持著高精度且精度毫無損失。Hyprostatik PM流量控制器是公司的核心產品



1、德國HYPROSTATIK流量控制器產品介紹

他們的PM控制器（漸進式量控制器）以相同的方式工作，具有兩個節流點，液壓量調節器的內部電路是眾所周知的，壓力補償器由一側彈簧加載的活塞組成，以這樣的方式控制第二節流點，使第一節流點上的壓差保持恒定。由于通過PM控制器的第一個節流點的流量總是層流，就像靜壓袋中的間隙一樣，由于流體粘度的變化，通過控制器和靜壓袋的流體流量以相同的方式變化，因此剛度無論流體粘度如何，靜壓袋的負載能力以及間隙尺寸和袋壓力都是恒定的。如果流體粘度發生變化，例如由于流體溫度不同或通過改變流體，根據DIN，一種油類型的允許粘度公差為±10%。



2、德國HYPROSTATIK流量控制器產品原理

機器性能幾乎不會改變。僅更改所需的流體流量和阻尼特性。由于流體流量僅通過彈簧鋼盤的彈性變形來調節，即沒有滑動運動，因此PM控制器工作時沒有磨損和滯后現象。由于彈簧鋼盤的質量輕且驅動力大，PM控制器速度非?？?，其固有頻率比機械工程中相關的激勵頻率高很多倍。由于沒有滑動元件，控制器也是免維護的！在恒定的入口壓力下，當靜壓袋上的負載增加時，PM控制器向靜壓袋提供同樣增加的流體流量，即增加袋壓并因此增加控制器的出口壓力。通過這種方式，與使用毛細管的解決方案相比，可以實現大約四倍的剛度。



3、德國HYPROSTATIK流量控制器產品作用

PM控制器具有非常非典型的特性，即當控制器上的壓差降低時，通過控制器的流體流量增加。對稱設計適用于窄導軌。不對稱結構非常適合寬導軌和超精密機器。當然，特殊版本也可用于非常特殊的應用。此外，轉臺也可以實現其他截面輪廓和圓環段?？梢栽趯аブg的兩側使用夾緊元件。該元件有一個旋入式青銅元件，可以通過可調節的壓力將其施加到中央膜區域的導軌上。如果有利于加工，夾緊元件可用于在運動方向上以可調節的尺寸開啟阻尼或摩擦。



HYPROSTATIK控制器,HYPROSTATIK流量控制器,德國HYPROSTATIK,德國流量控制器



4、德國HYPROSTATIK流量控制器產品特點

①出色的平衡質量

②最佳工件表面、長刀具壽命和去除率

③盡可能小的形狀誤差以及最佳的同心度和軸向跳動質量

④幾乎與速度無關的高熱穩定性

⑤由于缺乏磨損高可用性和

⑥無碰撞運行，最低維護成本和停機時間

⑦無磨損，因此特性與使用壽命無關

⑧極高的徑向和軸向跳動質量

⑨高靜態和動態徑向和軸向剛度

⑩非常高的阻尼

?得益于他們的專利PM控制器和使用綜合計算程序的優化設計，摩擦力和泵性能低

?由于電機和主軸軸承之間有適當的油冷卻和隔熱，溫度變化最小為幾°C



5、德國HYPROSTATIK流量控制器產品參數

①泵壓：25巴

②最喜歡的油：研磨油VG10 20-30°C

③每個口袋的預載：5-10bar=1000-2000N

④每袋裝載量：+/-1500N

⑤分裂：12-14微米

⑥每個口袋的間隙剛度：280至700 N/µm

⑦每個雪橇的油需求：0.2-0.3升/分鐘

⑧能量輸入：9到18瓦

⑨空氣壓力：0,4-0,8巴

⑩空氣需求：關于。40-80升/分鐘

?能量輸入：100至210瓦



6、德國HYPROSTATIK流量控制器產品優勢

①即使在最大負載下也不會磨損，因此不會降低精度并延長使用壽命

②十倍更好的阻尼，從而顯著提高工件表面和刀具壽命

③由于滾珠循環，不會像滾柱導軌那樣產生振動和摩擦波動

④反轉運動方向時進給力不反轉

⑤低速時幾乎無摩擦無粘滑效應

⑥行程可能小于0.1µm
