langer蘭格掃描儀FLS106

langer蘭格掃描儀FLS106

近場探針或現場源可以沿著總成上方的所有三個軸移動。

　　數字顯微鏡攝像機允許在測量對象上方進行光學定位控制。

　　包括的碰撞保護系統在探測器接觸測試中的設備時會停止其垂直移動。

　　使用SX、RF、XF或LF系列的近場探針的掃描儀，可以測量頻率范圍從100千赫到20GHz不等。

多氯聯苯掃描儀，3軸定位系統

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　簡短描述

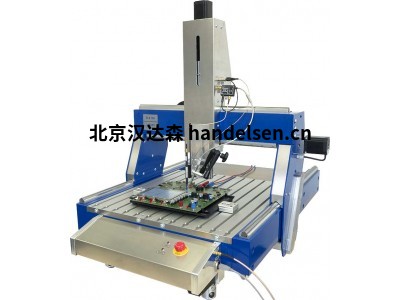

　　FLS 106 PCB Langer 掃描儀是一種 3 軸定位系統，與近場探針配合使用，用于測量高達 20 GHz 的磁場或電子場，并通過脈沖場高達 200 mT 的 H 場源對正在測試的設備進行脈沖。

漢達森 祁佳強177*4453*6447

　　FLS 106 PCB掃描儀由芯片掃描儀軟件通過PC控制。該軟件同時允許從頻譜分析儀、圖形表示(2D 或 3D)、測量數據(CSV 數據文件)存儲和輸出中讀取測量值。FLS 106 多氯聯苯掃描儀可以通過旋轉單元升級為 4 軸定位系統。

　　交貨范圍

　　1倍FLS 106 多氯聯苯，3 軸定位系統

　　1倍CS 掃描儀、芯片掃描儀軟件 / USB

　　1倍Uh Dut 集， 蘭格掃描儀的通用支架

　　1倍SH 01， 蘭格掃描儀的探針支架

　　1倍DM-CAM，數字顯微鏡相機

　　1倍FLS 106 多氯聯苯 acc， 配件

　　1倍FLS 106 m， FLS 106 套用戶手冊

　　推薦產品

　　SX1 套裝、近場探針 1 GHz 至 10 GHz

　　XF 產品系列，近場探針 30 MHz 至 6 GHz

　　射頻產品系列，近場探針 30 MHz 至 3 GHz

　　LF 產品系列，近場探針 100 kHz 至 50 MHz

　　扶輪單位，扶輪股

　　PA 203 SMA，預裝器 100 kHz 至 3 GHz

　　PA 303 SMA， 預裝器 100 kHz 至 3 GHz

　　PA 306 SMA，預裝器 100 kHz 至 6 GHz

　　技術參數

　　供應電壓110 V / 230 V

　　接口美國布漢達森 祁佳強177*4453*6447

　　x， y， z 軸

　　最大穿越距離(400 x 600 x 120) 毫米

　　最小定位距離(20 x 20 x 20) μm

　　定位速度(20 x 25 x 10) mm/s

　　重量75公斤

　　尺寸 (L x W x H)(1030 x 775 x 900) 毫米

　　交付范圍詳情

　　FLS 106 多氯聯苯

　　3軸定位系統

　　FLS 106 3 軸定位系統用于在三個軸的現場探針附近移動，并在 DUT 上方旋轉近場探針。

　　CS掃描儀

　　芯片掃描儀軟件 / USB

　　ChipScan-Scanner 是一款評估軟件，旨在對組件的可靠采集、快速交互可視化和電磁兼容性 (EMC) 測量進行復雜分析。結合蘭格IC掃描儀和蘭格的ICR微生物之一，芯片掃描儀是...

　　Uh Dut 集

　　蘭格掃描儀通用支架

　　通用支架設計用于固定掃描儀上的電子組件。連續可調爪，這是固定與M3螺絲到UH DUT的孔，允許在通用支架上測試設備的靈活定位。

　　SH 01

　　蘭格掃描儀的探針支架

　　探針支架用于在蘭格EMV-Technik有限公司的現場探頭附近舉行。探針支架支持蘭格掃描儀的功能碰撞保護系統。探針支架連接到蘭格掃描儀的旋轉單元。

　　DM-CAM

　　數碼顯微鏡相機

　　數碼顯微鏡攝像頭是蘭格掃描儀的重要組成部分，便于將近場探針放置在 DUT 上方。

　　FLS 106 多氯聯苯 acc

　　輔料 漢達森 祁佳強177*4453*6447
