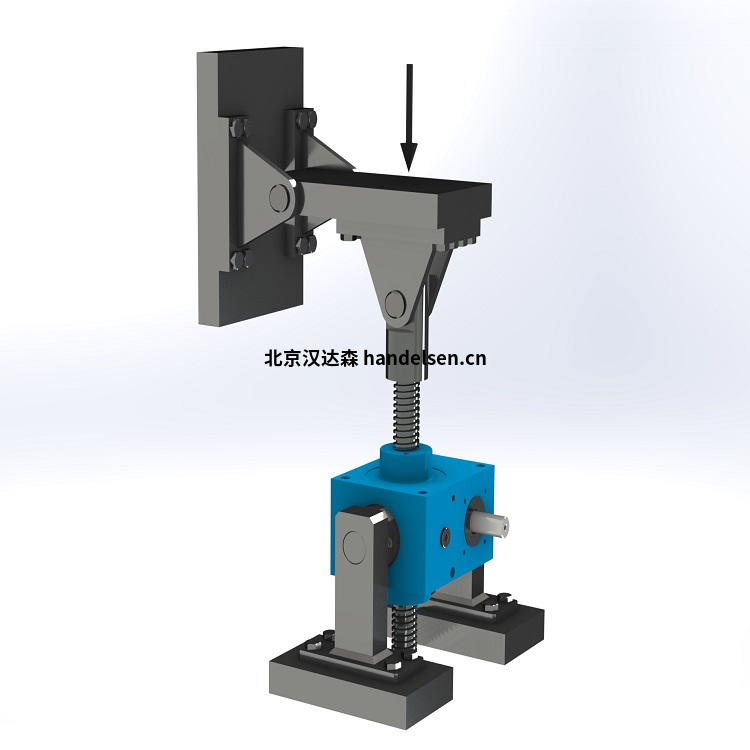

unimec梯形螺旋千斤頂TP和TPR7010
unimec梯形螺旋千斤頂TP和TPR7010
TPR 型號
中的側向間隙在 TPR 型號中，主軸和蝸輪通過雙銷鎖定。UNIMEC 通過合適的機器執行此操作，該機器在兩次鉆孔和隨后的銷插入過程中保持兩個組件的軸重合。因此，絲杠旋轉使同心度誤差引起的振蕩最小化。為了正確操作，用戶有必要提供能夠保持主軸和導螺母對齊的解決方案。導軌可以是外部的，也可以直接涉及絲杠的結構
一般特征
工作溫度 [°C] -10 °C / 80 °C
靜載荷（牽引或壓縮） 280千牛
動態負載（牽引或壓縮） 200千牛
最大輸入速度 1800轉
主變速箱重量 56 公斤
梯形螺桿重量 28公斤/米
最大負載時的抗旋轉扭矩 1100 牛米
最大允許靜態側向載荷 3千牛
中心到中心直徑 90 毫米
蝸桿的最大徑向載荷 900牛
標準工作條件 25 °C - 伺服 10%
unimec梯形螺旋千斤頂TP和TPR7010
具體功能
名義比率
1/5 1/10 1/30
實際比率 1/5,2 1/9,67 1/30
每次蠕蟲旋轉的翻譯 1,92 毫米 1,03 毫米 0,33 毫米
效率 23 % 21 % 14 %
啟動效率 15 % 14 % 9 %
最大線速度 3600 1800 600
最大負載扭矩 280 牛米 150牛米 75牛米
蝸桿最大扭矩 850 牛米 850 牛米 490牛米
怠速扭矩 3,5 牛米 2,7 牛米 1,95 牛米
電機型號
蝸桿孔徑 定心直徑 額定功率（4極電機）
IEC 100-112 B5 / B14 28 毫米 180 毫米 / 110 毫米 5千瓦
IEC 132 B5 / B14 38 毫米 230 毫米 / 130 毫米 9,2 千瓦
IEC 160 B5 / B14 42 毫米 250 毫米 / 180 毫米 15千瓦
IEC 180 B5 48 毫米 250 毫米 22 千瓦
unimec梯形螺旋千斤頂TP和TPR7010
