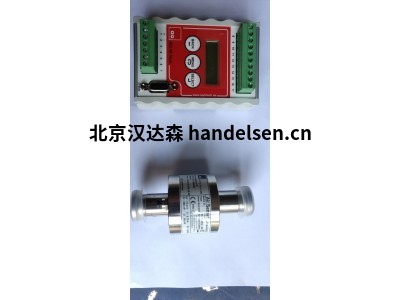

瑞典AQ 空氣傳感器



瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

瑞典AQ空氣傳感器可以是CIP（就地清潔），鋼制空氣傳感器可以是SIP（蒸汽就位）到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書（聚丙烯）和3.1B證書（316 L鋼）

所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器（瑞典AQ 傳感器 SAC系列）或不帶連接器（瑞典AQ 傳感器 FCS系列）。



AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。



AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。

電纜
空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該
電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或
類似電纜類型（4導體帶共用屏蔽）。
注意！ 未屏蔽的電纜部分最大應為40mm。



安裝空氣傳感器

一個或兩個空氣傳感器可以連接到一個超聲控制器D72、DP72或D128?？諝鈧鞲衅饔蠺C連接（三夾子），正確安裝和連接空氣傳感器以避免泄漏是很重要的。在安裝空氣傳感器時，也有必要考慮到外部加熱和冷卻源?？諝鈧鞲衅鞯脑O計是在正常大氣壓力（0.8巴-1.1巴）下使用，氧氣含量正常。

應由具備必要知識的人進行安裝。



垂直或水平安裝

我們建議將空氣傳感器垂直安裝，因為氣泡在里面徘徊的風險較低。

然而，如果空氣傳感器安裝在水平方向，空氣傳感器的旋轉方向是很重要的。為了在緩慢的流速下獲得最大的氣泡敏感度，當空氣傳感器安裝在水平方向時，空氣傳感器應該旋轉，使電纜接頭在上面。如果想在慢速流速下獲得較低的靈敏度，可以將空氣傳感器轉到電纜接頭向下。



氣泡檢測原理
通過使用超聲波監測流過空氣傳感器的液體中的氣泡。
在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。
如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。



靈敏度

氣泡的靈敏度可以設置為高，中，低，非常低和非常低。

在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。

在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。

在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現。

一起發現許多小氣泡就像是一個大泡泡一樣。如果有很多氣泡，甚至可以檢測到微小的（微觀）氣泡。當使用非常低的靈敏度時，空氣傳感器應安裝垂直液體流量，否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。

空氣傳感器

通過超聲波監測流經空氣傳感器的液體，并監測是否存在氣泡或氣泡的存在。

通過連接的超聲波控制器檢測到顆粒?？諝鈧鞲衅骺煽壳胰菀讈硎褂?。它是由一體成型的，內部完全光滑，Ra值低。

空氣傳感器SAC、CCS、FCS采用316L不銹鋼材質，可進行蒸汽消毒。

空氣傳感器FCS和空氣傳感器FCP的電纜是固定的，不可拆卸。

空氣傳感器CCS有一根帶接頭的固定電纜。



操作溫度范圍* SAC、FCS、CCS：0℃～100℃

              PAC、FCP：0℃～80℃。

最高溫度范圍* SAC、FCS、CCS：-20℃～130℃（130C時：最長總時間500小時）

              PAC、FCP：-20℃至80℃

最高壓力      SAC, FCS, CCS: 1Mpa / 10 bar  在最高溫度下。

              PAC、FCP：700kPa 20℃、500kPa 50℃、50kPa 80℃

防護等級      IP67

管材表面處理（Ra值）SAC、FCS、CCS：<0,375微米/<15微英寸。

                     PAC、FCP：<1微米/<40微英寸。

標準的管子連接方式是TC，但也可根據要求提供定制的管子連接方式。

空氣傳感器SAC和FCS的潤濕部分由316L不銹鋼制成，等級為EN 1.4404，但也可以是不銹鋼。

可訂購其他不銹鋼牌號的產品，例如：316L - EN 1.4435或904L - EN 1.4539。

空氣傳感器CCS的潤濕部分由316L不銹鋼制成，等級為EN 1.4435。

空氣傳感器PAC和FCP的潤濕部分由聚丙烯（PP）制成。



連接空氣傳感器



使用障礙物連接空氣傳感器Ex

超聲控制器D72或DP72未經過認證，必須使用本質安全屏障進行連接

空氣傳感器Ex。 下圖顯示了如何通過兩個屏障連接兩個空氣傳感器SAC。 它是

重要的是根據EN 60079-14安裝屏障和傳感器，并總結電壓和電壓

根據附錄B的電流。

每個空氣傳感器都需要一個齊納屏障。

在圖中，D72 / DP72和屏障之間的電纜類型與屏障之間的類型相同

和空氣傳感器。 如果使用其他電纜類型，則必須屏蔽。 電纜的非屏蔽部分不應該長時間不必要。



選擇障礙

必須根據EN 60079-14選擇屏障，但也有測量注意事項

選擇障礙：

1.屏障必須使用電阻電流限制。

2.屏障必須是針對無偏的交流電流相對地面。

3.屏障電壓應盡可能高。 （最小±8V AC）

4.阻隔性應盡可能低。 （最多110？）

屏障必須盡可能少地衰減2MHz。 對地的勢壘電容應盡可能低。

推薦屏障：Pepperl + Fuchs Z960。



防爆barriershields

屏蔽鋁板必須放在屬于每個超聲波的每組屏障外面

控制器D72 / DP72。

齊納阻擋層沒有屏蔽，因此如果沒有屏蔽鋁板，則可以傳遞噪聲

屬于不同D72 / DP72的障礙之間。 電纜的未屏蔽部分也應短

防止在不同的D72 / DP72之間傳輸噪音。

屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

Ex-barrierhield卡在DIN導軌上，靠近本質安全的齊納屏障



空氣傳感器用于設備組IIB和設備組1 / 2G。

傳感器導管的內部設計為暴露于區域0，其余部分暴露于區域1。

傳感器正在將超聲波發送到0區。請注意，超聲控制器D72未經過Ex認證，必須使用屏障連接空氣傳感器。 傳感器內部的本質安全電路與地隔離。



應遵守安全和維護防爆電氣設備的通用規定。 （歐洲國家的EN 60079-14和EN 60079-17與CENELEC相連）。 具有所需知識的人員應執行安裝。



特殊使用條件：

1）空氣傳感器的外殼必須通過導管系統中的安裝件接地。

2）安裝時必須考慮任何外部加熱源，以不超過最大環境溫度

傳感器溫度+ 60°C



在Air Sensor Ex上寫的標簽信息

瑞典制造的空氣傳感器

防爆等級C II 1/2 G Ex ib IIB T4

SP編號   SP08ATEX3637X

運輸溫度 Tamb：-20至+ 60°C

最大輸入電壓Ui：13.0 V.

最大電流輸入Ii：0,70 A.

最大功率輸入Pi：1,20 W.

內部電容Ci：50 nF

內部電感Li：50μH

AQ空氣傳感器，PP（聚丙烯）



瑞典AQ 傳感器 FCP4-25    內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25    內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25    內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25    內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64    內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，



AQ空氣傳感器，316L（耐酸鋼），帶固定電纜



瑞典AQ 傳感器 FCS10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，



AQ空氣傳感器，316L（耐酸鋼）帶連接器



瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25    內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，









AQ空氣傳感器，PP（聚丙烯）



瑞典AQ 傳感器 PAC4-25    內徑：Ø4mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC6-25    內徑：Ø6mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC10-25    內徑：Ø10mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC14-25    內徑：Ø14mm 外徑：Ø50mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 PAC22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 PAC38-64    內徑：Ø38mm 外徑：Ø84mm 卡盤連接：64 標準線纜：7m，



AQ空氣傳感器，PP（聚丙烯）



瑞典AQ 傳感器 APS4-25     內徑：Ø4mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS6-25     內徑：Ø6mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS10-25    內徑：Ø10mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS16-25     內徑：Ø16mm 外徑：Ø49mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 APS22-50    內徑：Ø22mm 外徑：Ø54mm 卡盤連接：50 標準線纜：7m，
