瑞典SKF單列圓柱滾子軸承NJ 202 ECP
瑞典SKF單列圓柱滾子軸承NJ 202 ECP
| 仲宇 QQ：3254435935 手機：13002495941 電話：010-64714988-225 傳真：010-64714988-668 郵件：tk9@handelsen.cn |
 |
 |
特點和優勢
低摩擦 （滾子端面/擋邊接觸區域）
開放式擋邊設計（圖 2），以及滾子端設計和表面光潔度，促進潤滑油膜，從而降低摩擦并帶來較高的基本額定載荷。
使用壽命長
滾子對數曲線輪廓減少了滾子/滾道接觸處的邊緣應力（圖 3）以及對不對中和軸撓曲的靈敏度。
提高運行可靠性
滾子和滾道接觸面的表面處理有利于流體動壓潤滑油膜的形成。
可分離和互換
SKF 圓柱滾子軸承的分離組件是可互換的（圖 4）。 這樣便于安裝、拆卸和維護檢驗。
高速能力
保持架設計適用于高速、快速加速和最高載荷。
技術參數:

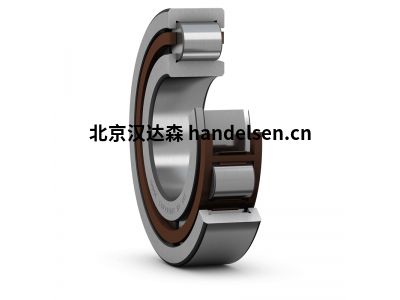

產品照片：
瑞典SKF單列圓柱滾子軸承NJ 202 ECP
技術參數:
/尺寸
| d |
/15 mm
|
/內徑 |
|---|---|---|
| D |
/35 mm
|
/外徑 |
| B |
/11 mm
|
/寬度 |
| d1 |
/≈21.9 mm
|
/內圈 (NJ, NUP, N, NF, NJF) 肩部直徑 |
| D1 |
/≈27.7 mm
|
/內圈肩部直徑(NU, NJ, NUP, NUB,NF, NJF) |
| F |
/19.3 mm
|
/內圈滾道直徑(NU, NJ, NUP, NUB, NJF) |
| r1,2 |
/min.0.6 mm
|
/外圈內徑 (NU, NJ, NUP, NUB, NJF) |
| r3,4 |
/min.0.3 mm
|
/內圈（最?。﹥葟?(NU, NJ, NUB, NJF) |
| s |
/max.1 mm
|
/正常位置軸承套圈相對于其他套圈許可軸向位移 |
/擋肩尺寸
| da |
/min.18.2 mm
|
/隔塊襯套（所有）最小許可外直徑 |
|---|---|---|
| da |
/max.18.4 mm
|
/隔塊襯套 (NU, NJ, NUB, NJF) 最大許可外直徑 |
| db |
/min.23 mm
|
/軸肩最小許可外直徑 (NU, NJ, NUP, NUB; 不適合于圓錐孔) |
| Da |
/max.31.3 mm
|
/軸承座肩或隔塊襯套（所有）最大的許可內直徑 |
| ra |
/max.0.6 mm
|
/軸承基座和軸承座肩之間過渡段的最大允許半徑(NU, NJ, NUP, NUB) |
/數據計算
| /基本額定動載 | C |
/12.5 kN
|
|---|---|---|
| /基本額定靜載 | C0 |
/10.2 kN
|
| /疲勞載荷限值 | Pu |
/1.22 kN
|
| /參考轉速 |
/22 000 r/min
|
|
| /極限轉速 |
/26 000 r/min
|
|
| /計算系數 | kr |
/0.15
|
| /限制值 | e |
/0.2
|
| /軸向載荷系數 | Y |
/0.6
|
瑞典SKF單列圓柱滾子軸承NJ 202 ECP
