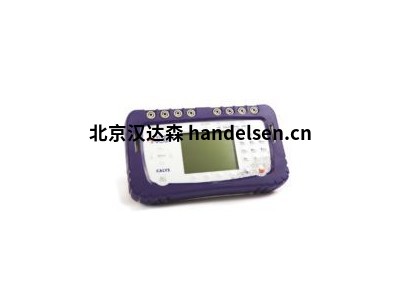

AOIP多功能校準儀溫度計CALYS150
CALYS 150 現場記錄多功能校準器是該范圍的頂級儀器。它是所有行業高級工藝維護和測試板凳上使用的完美工具。它適用于所有現場和實驗室測量，可在兩個隔離通道上同時測量和生成單個儀器中溫度、電阻、過程、壓力和頻率等各種信號。CALYS 150 不僅用作模擬器 （IN / OUT），
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
- ntent="" themes="" aoip="" images="">溫度高達 0.005 % RDG
- ntent="" themes="" aoip="" images="">阻力高達 0.006 % RDG 和 50 K 0 范圍
- ntent="" themes="" aoip="" images="">電流： 高達 0.007 % RDG 和 100 mA 范圍 + 循環供應 24 V
- ntent="" themes="" aoip="" images="">電壓：最高 0.005 % RDG 和 50 V 范圍
- ntent="" themes="" aoip="" images="">頻率：高達 0.01 % RDG 和 100 KHz 范圍
- ntent="" themes="" aoip="" images="">壓力：帶外部壓力模塊（與壓力泵進行比較校準）
- ntent="" themes="" aoip="" images="">
使用這種用戶友好型儀器，可以在整個流程鏈中快速執行校準任務。將 900 g 記錄過程校準器帶到現場，整個星期，設備中存儲了10 個校準程序。將探頭連接到儀器（易連接系統®）后運行程序，并將結果保存為現場簡單和快速校準?；氐睫k公室后，您可以將數據上傳到計算機上，以便使用專用校準軟件 DATACAL發布定制校準證書。IP 54，完全由防巧克力橡膠皮套保護，CALYS 150 集成了"易連接"終端和寬背光顯示屏，便于在任何嚴重或黑暗條件下使用。當與外部壓力模塊（參考 ACL433）一起使用時，CALYS 150 可以測量和模擬壓力（與壓力泵進行比較校準）。CALYS 150 還具有與特定電纜 （參考 ACL600） 關聯時驅動浴缸和干塊的能力。
只需按下終端頂部，插入直徑高達 3 mm 或 10 AWG 的電線，并連接您的探頭，并補償熱電偶連接器。電線緊緊地固定在兩個黃銅板之間，確保熱穩定性和熱電偶的非常好的冷結補償。該系統還使 4 毫米香蕉插頭和安全連接器能夠連接在終端頂CALYS系列，4款車型從基本使用到高級性能
| 規格 | 卡莉絲 50 | 卡莉絲 75 | 卡莉絲 100 | 卡莉絲 150 | |
| 最高精度 | 200 ppm | 130 ppm | 50 ppm | ||
| 溫度精度 | 熱電偶 （14） RTDs （12） | 0.013% RDG 表示 Tc K 0.012% RDG | 0.01% RDG 表示 Tc K 0.01% RDG | 0.005% RDG 表示 Tc K 0.006% RDG | |
| 直流電流 + 循環電源 24 V | 范圍精度 | 50 mA 0.0175% RDG | 100 mA 0.007% RDG | ||
| 直流電壓 | 范圍精度 | 50 V IN / 20 V 出 0.013% RDG | 50 V 0.013% RDG | 50 V 0.010% RDG | 50 V 0.005% RDG |
| 頻率 | 范圍精度 | 20 Khz in / 10 Khz 出 0.005% RDG | 100 KHz 0.01% RDG | ||
| 電阻 | 范圍精度 | 4000 Ω 0.012% RDG | 4000 Ω 0.010% RDG | 50 KΩ 0.006% RDG | |
| 壓力 | 范圍精度 | 相對壓力： 30 條 / 絕對壓力： 1，000 桿 0.05% RDG | |||
| 遵守標準 | 21 CFR 第 11 部分 | ||||
| NADCAP 熱處理 AMS 2750 | |||||
| 附加功能 | 高級數據利用：縮放、相對測量、坡道和臺階模擬、合成器、方根、統計功能發射機功能 | ||||
| 附加功能 | 變送器的開關測試校準 | ||||
| 附加功能 | 比較校準 HART：熱病器的數字校準和數據傳輸校準 | ||||
| 軟件 | 用于配置和數據管理的數據校準軟件 | ||||
| 記憶 | 10，000 個數據存儲和在屏幕上作為曲線或列表進行召回 | ||||
溫度 [23°C ±5°C 的規格和性能
閱讀百分比（CALYS 150 顯示屏）= 固定值表示不確定性。
電阻探頭：測量和模擬
| 傳感器 | 范圍（輸入和輸出） | 分辨率 | 精度 / 1 年（測量） | 精度 / 1 年（模擬） |
| Pt50 （α = 3851） | -220°C 至 +850°C | 0.01°C | 0.006% RDG = 0.04°C | 0.006% RDG = 0.04°C |
| Pt100 （α = 3851） | -220°C 至 +850°C | 0.01°C | 0.006% RDG = 0.03°C | 0.006% RDG = 0.03°C |
| Pt100 （α = 3916） | -200°C 至 +510°C | 0.01°C | 0.006% RDG = 0.03°C | 0.006% RDG = 0.03°C |
| Pt100 （α = 3926） | -210°C 至 +850°C | 0.01°C | 0.006% RDG = 0.03°C | 0.006% RDG = 0.03°C |
| Pt200 （α = 3851） | -220°C 至 +850°C | 0.01°C | 0.006% RDG = 0.04°C | 0.006% RDG = 0.04°C |
| Pt500 （α = 3851） | -220°C 至 +850°C | 0.01°C | 0.006% RDG = 0.03°C | 0.006% RDG = 0.03°C |
| Pt1000 （α = 3851） | -220°C 至 +740°C | 0.01°C | 0.006% RDG = 0.03°C | 0.006% RDG = 0.03°C |
| 尼100 （α = 618） | -60°C 至 180°C | 0.01°C | 0.006% RDG = 0.05°C | 0.006% RDG = 0.05°C |
| 尼120 （α = 672） | -40°C 至 +205°C | 0.01°C | 0.006% RDG = 0.05°C | 0.006% RDG = 0.05°C |
| 尼1000 （α = 618） | -60°C 至 +180°C | 0.01°C | 0.006% RDG = 0.05°C | 0.006% RDG = 0.05°C |
| Cu10 （α = 427） | -50°C 至 150°C | 0.10°C | 0.006% RDG = 0.18°C | 0.006% RDG = 0.18°C |
| Cu50 （α = 428） | -50°C 至 +200°C | 0.01°C | 0.006% RDG = 0.05°C | 0.006% RDG = 0.05°C |
電阻探頭測量 2、3 或 4 導線：自動識別連接的電線數量，屏幕上指示 4 線安裝探頭考慮到使用的溫度傳感器的特殊誤差和可接受的測量電流的實施條件：0.01 mA 到 4 mA 在模擬模式下，給出 1 mA 測量電流的規格（Pt50 / 100， Ni100 / 120， Cu10 / 50） 或 0.1 mA （Pt200 / 500 / 1000， Ni1000） 溫度系數： <精度的 10% /°C
熱電偶：測量和模擬
| 類型 | 輸入范圍 | 分辨率 | 精度 / 1 年（測量） | 輸出范圍 | 分辨率 | 精度 / 1 年（模擬） |
| K | -250 至 -200°C -200 至 -120°C -120 至 +1372°C | 0.10°C 0.05°C 0.01°C | 0.50°C 0.15°C 0.005% RDG = 0.08°C | -250 至 -50°C -50 至 +120°C +120 至 +1020°C +1020 至 +1370°C | 0.01°C 0.01°C 0.01°C 0.01°C | 0.15% RDG 0.06°C 0.005% RDG = 0.05°C 0.007% RDG = 0.05°C |
| T | -250 至 -200°C -200 至 -100°C -100 至 +80°C +80 至 +400°C | 0.1°C 0.01°C 0.01°C 0.01°C | 0.50°C 0.05% RDG = 0.06°C 0.015% RDG = 0.07°C 0.06°C | -250 至 -100°C -100 至 +0°C +0 至 +400°C | 0.01°C 0.01°C 0.01°C | 0.1% RDG = 0.05°C 0.02% RDG = 0.06°C 0.055°C |
| J | -210 至 -120°C -120 至 +60°C +60 至 +1200°C | 0.01°C 0.01°C 0.01°C | 0.15°C 0.005% RDG = 0.07°C 0.0025% RDG = 0.06°C | -210 至 +0°C +0 至 +50°C +50 至 +1200°C | 0.01°C 0.01°C 0.01°C | 0.03% RDG = 0.08°C 0.05% RDG = 0.07°C 0.005% RDG = 0.04°C |
| R | -50 至 +150°C +150 至 +550°C +550 至 1768°C | 0.20°C 0.10°C 0.01°C | ±0.60°C +0.30°C +0.30°C | -50 至 +0°C +0 至 +350°C +350 至 +1768°C | 0.01°C 0.01°C 0.01°C | 0.35% RDG = 0.4°C +0.4°C +0.25°C |
| S | -50 至 +150°C +150 至 +550°C +550 至 +1450°C +1450 至 +1768°C | 0.20°C 0.10°C 0.05°C 0.05°C | 0.80°C 0.30°C 0.30°C 0.35°C | -50 至 +0°C +0 至 +350°C +350 至 +1768°C | 0.01°C 0.01°C 0.01°C | 0.25% RDG = 0.4°C 0.30°C 0.25°C |
| B | +400 至 +900°C +900 至 +1820°C | 0.10°C 0.05°C | 0.005% RDG = 0.4°C 0.005% RDG = 0.2°C | +400 至 +900°C +900 至 +1820°C | 0.01°C 0.01°C | 0.005% RDG = 0.4°C 0.005% RDG = 0.2°C |
| U | -200 至 -100°C -100 至 +660°C | 0.01°C 0.01°C | ±0.13°C +0.09°C | -200 至 +400°C +400 至 +600°C | 0.05°C 0.05°C | ±0.09°C +0.11°C |
| N | -240 至 -190°C -190 至 -110°C -110 至 +0°C +0 至 +400°C +400 至 +1300°C | 0.10°C 0.05°C 0.01°C 0.01°C | 0.25% RDG 0.10% RDG 0.04% RDG = 0.06°C 0.08°C 0.005% RDG = 0.06°C | -240 至 -200°C -200 至 +10°C +10 至 +250°C +250 至 +1300°C | 0.01°C 0.01°C 0.01°C 0.01°C | 0.15% RDG +0.10°C +0.08°C 0.008% RDG = 0.05°C |
熱電偶：PlatineL、Mo、NiMo/NiCo、G、D、L、C：有關規格，請參閱說明書（可應要求提供）準確性供參考 @ 0°C。 使用內部參考路口（B 夫婦除外）時，在 0 °C 處添加 0.2 °C 的額外不確定性。 可以通過編程冷結本地化來選擇（熱電偶 B 除外）：外部溫度為 0°C、內部（儀器終端的溫度補償）或手動輸入。溫度系數：精度<10%/°C 顯示單元：°C 和 F。
熱?。簻y量（通道1）
結合了 50 Kohms 系列和斯坦哈特 - 哈特方程，熱病器可以輸入 CALYS 150 并進行測試。施泰因哈特方程如下： 1 = A = B （ln （R）= C （ln （R）） 3 T 地點： A、B 和 C 通常根據 0°C、25°C 和 70°C 的溫度計算
壓力 #23°C ±5°C 的規格和性能
壓力：外部數字傳感器測量
| 范圍 | 0-1 酒吧 | 0-3 酒吧 | 0-10 酒吧 | 0-30 酒吧 | 0-100 酒吧 | 0-300 酒吧 | 0-1000 酒吧 |
| 絕對 | X | X | X | X | X | X | X |
| 相對 | X | X | X | X |
提供相對、絕對和差分壓力。連接器：1/4 氣體分辨率：0.02% FS 精度：-0.05% FS 從 10 到 40°C - 0.1% FS 從 -10 到 +10°C 和從 40 到 80°C此數字壓力模塊 ACL433 連接到 CALYS 150 通過 RS485 串行電纜到數字輸入連接器。所有數據都是數字數據。測量通過在工廠的固件中實施多值校正來補償溫度。
工藝中的規格和性能 #23°C ±5°C
直流電流：測量
有或沒有循環供應
| 范圍 | 測量范圍 | 里斯 | 精度 / 1 年 | 林 |
| 0-20 mA | 0 mA 至 24 mA | 0.1 μA | 0.007% RDG = 0.8 μA | < 30 Ω |
| 4-20 mA | 3 mA 至 24 mA | 0.1 μA | 0.007% RDG = 0.8 μA | < 30 Ω |
| 100 mA | 0 mA 至 100 mA | 0.1 μA | 0.009% RDG = 2 μA | < 30 Ω |
溫度系數：< 7 ppm/°C 從 0°C 到 18°C 和 28°C 到 50 °C 循環供應： 24 V ± 10% HART®兼容性：輸入阻抗 Rin = 280 Ω顯示與線性或二次縮放
直流電壓：測量
| 范圍 | 測量范圍 | 里斯 | 精度 / 1 年 | 林 |
| ±100 mV | -10 mV 至 +100 mV | 1 V | 0.005% RDG = 2 μV | > 10 M+ |
| +1 V | -100mV 至 +1 V | 10 V | 0.005% RDG = 8 μV | > 10 M+ |
| +10 V | -1 V 至 +10 V | 100 V | 0;007% RDG = 80 μV | • 1 M+ |
| +50 V | -5 V 至 +50 V | 1 mV | 0：007% RDG = 0.5 mV | • 1 M+ |
頻率、計數：測量
| 范圍 | 分辨率 | 精度 / 1 年 |
| 10 kHz | < 0.01 赫茲 | 0.01% RDG |
| 100 kHz | 0.1 赫茲 | 0.01% RDG |
比例單位：脈沖/分鐘和Hz觸發級別：1 V頻率信號或干接觸測量。計數將在規定的時間或無限時間進行。
阻力：測量
| 范圍 | 測量范圍 | 分辨率 | 精度 / 1 年 |
| 400 Ω | 0 至 400 Ω | 1 m<> | 0.006% RDG = 8 m+ |
| 3600 Ω | 0 至 3600 Ω | 10 m<> | 0.006% RDG = 50 m+ |
| 50 k1 | 0 至 50 k0 0 | 100 m<> | 0.008% RDG = 1 Ω |
2、3 或 4 根電線的阻力測量：自動識別連接的電線數量，屏幕上顯示 4 根電線安裝的探頭
直流電流：排放
有或沒有循環供應
| 范圍 | 分辨率 | 精度 / 1 年 |
| 24 mA | 0.1 μA | 0.007% RDG = 0.8 μA |
| 4-20 mA | 0.1 μA | 0.007% RDG = 0.8 μA |
| 0-20 mA | 0.1 μA | 0.007% RDG = 0.8 μA |
溫度系數< 7 ppm/°C 從 0°C 到 18°C 和 28°C 到 50 °C 規格為 CALYS 150 配置在： - 主動模式 （+24V ON） 1 米在被動模式 （+24 V OFF） - 被動模式 （+24 V OFF） 1 米 在活動模式下 （+24 V ON） 預編程步驟 0% 25% 50% 75% 100% 4-20 mA 線性 4 8 12 16 20 0-20 mA 線性 0 5 10 15 20 4-20 mA四合院 4 5 8 13 20 0-20 mA 四輪摩托車 0 1.25 5 11，25 20 4-20 mA 閥門 3.8-40 4.2 12 19， 20， 21
直流電壓：發射
| 范圍 | 排放范圍 | 里斯 | 精度 / 1 年 | 最小負載 |
| +100m V | -5m V 至 +100 mV | 1 V | 0.005% RDG = 2 V | 1 k 0 |
| +1 V | -5mV 至 +1 V | 10 V | 0.005% RDG = 8 V | 2 k 2 |
| +10 V | -100mV 至 +10 V | 100 V | 0.007% RDG = 80 V | 4 k 0 |
| +50 V | -100 mV 至 + 50 V | 1 mV | 0.007% RDG = 0.5 mV | 4 k 0 |
頻率、脈沖：發射
| 范圍 | 分辨率 | 精度 / 1 年 |
| 1000 赫茲 | 0.01 赫茲 | 0.01% RDG |
| 100 kHz | 1 赫茲 | 0.01% RDG |
比例單位：脈沖/分鐘和Hz脈沖發射和干接觸模擬。最大振幅： 20 V （用戶可選）
阻力：排放
| 范圍 | 排放范圍 | 里斯 | 精度 / 1 年 | 伊克斯特 |
| 400 Ω | 1 至 400 Ω | 10 m3 | 0.006% RDG = 20 m+ | 0.1 mA / 4 mA |
| 3600 Ω | 10 至 3600 Ω | 100 m 00 | 0.006% RDG = 100 m+ | 0.1 mA / 4 mA |
可用脈沖電流的排放：請參閱說明書，說明規格 溫度系數：從 0°C 到 18°C 以及 28°C 到 50°C < 5 ppm/°C。 當前建立時間： <1ms 兼容性與智能發射機 Iext ： 校準器接收的電流
更多功能
| 測量和模擬模式中的縮放 | 縮放允許在 FS 的百分比或所有其他單元中顯示過程信號。此功能還允許在校準后校正傳感器。 |
| 相對測量 | 這些功能允許以下功能：
|
| 模擬菜單 | 仿真值通過在鍵盤上輸入值或用光標更改特定數字來設置。 |
| 平方根 | 在當前的測量和模擬中，此功能允許考慮來自類型 +P 的發射器的二次信號。 |
| 統計功能 | 持續顯示所監測信號的平均值、最小值和最大值，以及測量次數。 |
| 發射器測試 | 可使用用戶程序驗證發射器?？梢源鎯?20 個程序以及測試結果。顯示偏差曲線。綜合測試報告的版本。 |
| 開關測試 | 在溫度或壓力模式下，CALYS 150 可以控制電子恒溫器和按壓器觸發水平。 |
| 斜坡一代 | 簡單或循環坡道的啟動、結束和長度時間值可以設置為模擬。對于任何信號的循環坡道，也可以調整坡道數量。 |
| 步驟模擬 | 有 2 種模式可用：
在當前的模擬中，用戶將在范圍功能上以及根據選定儀表的 0%、25%、50%、75% 和 100% 進行一些額外的預設值。在儀表之間進行選擇：0-20 mA：線性或二次 4-20 mA：線性或二次 |
| 合成器 | 通過手動設置 100 個值，CALYS 150 使用戶能夠繪制生成曲線。 |
| 發射機功能 | CALYS 150 能夠用作發射器。測量輸入通過縮放在輸出上復制。 |
一般規格
| 大小 | 210 x 110 x 50 毫米 |
| 重量 | 900克 |
| 顯示 | 240 x 320 像素液晶圖形顯示屏，帶背光和對比度控制 顯示結果表值或趨勢曲線 |
| 電源 | 230 V ± 10%， 50/60 Hz |
| 電池 | 類型：鋰離子充電時間：3小時使用壽命：8小時最小 |
| 通信端口 | 美國布 |
| 存儲容量 | 多達 10 個完整配置（輸入/輸出類型、范圍...） 10，000 個數據分為一個或多個測量活動，即一周以上處理配置、測量、校準程序和報告 |
環境規范
| 參考范圍 | 23°C ± 5°C （RH： 45 至 75% w/o 凝結） |
| 操作參考范圍 | -10 至 50°C （RH： 20 至 80% w/o 凝結） |
| 限制操作范圍 | -15°C 至 +55°C （RH： 10 至 80% w/o 凝結） （70% 在 55°C） |
| 存儲溫度限制 | -30°C 至 +60°C |
| 最大高度 | 0 至 2000 米 |
| 知識產權保護 | IP54 根據 EN60529 |
安全規范
| 保護 |
|
| 類 | 根據 EN 61010-1 II 類，污染 2 |
| 額定電壓 | 60 V |
| 咯咯聲和振動 | EN 61010-1 |
| EMC 符合性 | 免疫：
EN 61000-4-4 進行和輻射排放：
|
儀器：
CALYS 150 現場記錄按標準交付的多功能校準器，標準為：
- ntent="" themes="" aoip="" images="">快速啟動手冊
- ntent="" themes="" aoip="" images="">充電器
- ntent="" themes="" aoip="" images="">一組 6 個測試引線
- ntent="" themes="" aoip="" images="">攜帶表帶
- ntent="" themes="" aoip="" images="">工廠測試報告
輔料：
CALYS 75 / 100 / 150 （絕對或相對壓力） 的 ACL433 外部數字壓力傳感器，范圍從 0 到 1，000 條范圍從 -1 -> 1：3;20倍30（絕對或相對壓力）范圍從-1 ->100：300;1，000 （僅限絕對壓力） 標準精度： 0.05% FS AN6050 CALYS 系列 ACL9311 運輸案例 一套 6 測量電纜與可移動鱷魚剪輯 ACL500 哈特調制解調器 CALYS 150 ACL600 電纜驅動溫度干塊和浴缸 CALYS 150請要求之前遵守您的浴缸 / 干塊。
軟件：
數據校準軟件為 CALYS 75 / 100 / 150 提供 USB 電纜
認證：
QMA11EN COFRAC 校準證書 與設備已測試 AMS 2750 符合性證書的所有相關數據點一起符合 NADCAP AMS 2750 標準
包裝信息：
尺寸 210 mm x 110 mm x 50 mm 重量不包裝 900 g
