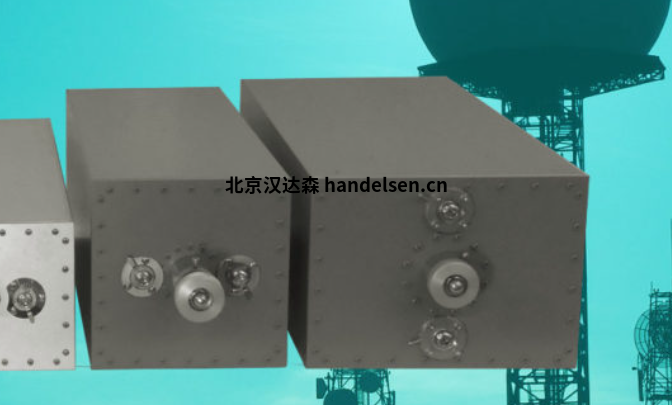

意大利TELMEC帶通濾波器 210UHF頻帶225 – 400兆赫
意大利TELMEC帶通濾波器 210UHF頻帶225 – 400兆赫
產品范圍
意大利TELMEC帶通濾波器 210UHF頻帶225 – 400兆赫
產品范圍
| 郭浪 QQ：2853369882 手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn |
 |
 |
TELMEC 帶阻濾波器
TELMEC 帶通濾波器
TELMEC 雙橋合路器
TELMEC 濾波器和組合器
TELMEC 歧管合路器
TELMEC 陷波濾波器
相關產品介紹
TELMEC 帶阻濾波器 210 VHF腔
可以在一個 5 單元 19 英寸機柜中分配一到兩個帶阻填料。頻率調諧和抑制可以通過可調機械旋鈕進行調節。
電氣規格
頻帶：118 – 144 兆赫
阻抗：50 歐
最大功率：100W 連續波
插入損耗：≤ 1.5 分貝
尺寸： 19 英寸機架，5HU，深度 728 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 210 VHF 腔
最多 2 個通道的單腔或雙腔帶通濾波器可分配在一個 5 單元 19 英寸機柜中。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶：118 – 144 兆赫
阻抗：50 歐
最大功率：200W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸：19 英寸機架，5HU，深度 728 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 210 UHF 腔
UHF 范圍內的雙腔帶通濾波器單通道可分配在一個 5 單元 19 英寸機柜中。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶：225 – 400 兆赫
阻抗：50 歐
最大功率：200W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸： 19 英寸機架，5HU，深度 600 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：-10°C 至 +55°C
TELMEC 帶通濾波器 165 VHF 腔
可在一個 4 單元 19 英寸機柜中分配多達 2 個 VHF 范圍內的單腔或雙腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸： 19 英寸機架，4HU，深度 670 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 180 VHF 腔
在一個 4 單元 19 英寸機柜中最多可分配 2 個通道的單腔或雙腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶：118 – 144 兆赫
阻抗：50 歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸： 19 英寸機架，4HU，深度 700 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 120 VHF 腔
在一個 3 單元 19 英寸機柜中可以分配多達 4 個 VHF 范圍內的單腔或雙腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶： 112 – 156 兆赫
阻抗： 50 歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸： 19 英寸機架，3HU，深度 728 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 120 UHF 腔
在一個 3 單元 19 英寸機柜中可以分配多達 4 個通道的單腔帶通濾波器。頻率調諧和插入損耗可以通過可調回路和機械旋鈕進行調節。
電氣規格
頻帶： 225 – 400 兆赫
阻抗： 50 歐
最大功率：100W 連續波
插入損耗：可調節的旋轉環
機械規格
尺寸： 19 英寸機架，3HU，深度 560 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 帶通濾波器 085 VHF 腔
雙腔帶通濾波器 VHF 范圍可以分配在一個半 2 單元 19 英寸機柜中。頻率調諧通過機械旋鈕手動調節。
電氣規格
頻帶： 112 – 156 兆赫
阻抗： 50 歐
最大功率：50W 連續波
插入損耗：≤ 2 分貝
機械規格
尺寸： ½ 19 英寸機架，2HU，深度 560 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 雙橋合路器 280 VHF 腔
合路器允許多個無線電信道使用公共天線在一個站點上運行。MCPD 280 V 雙橋合路器保證通道之間的隔離與歧管或星點合路器有關。它們由兩個 280 毫米 VHF 腔和兩個混合設備組成。
無需儀器或腔體重新調諧即可在現場輕松擴展通道。每個通道都分配在一個 5 單元機柜中。在 42 個單元、25 英寸標準機架中最多可安裝 8 個 VHF 范圍內的頻道。. 可以添加額外的通道（最多 16 個）。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
輸入功率：100W 連續波
插入損耗：可調 1 ÷ 3.5 dB
機械規格
尺寸： 25 英寸機架，5HU，深度 700 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 雙橋合路器 280 UHF 腔
組合器允許使用公共天線在一個站點運行多個無線電通道 MCPD 280 U 雙橋組合器保證通道之間的隔離與歧管或星點組合器有關。
它由兩個 280 毫米 UHF 腔和兩個混合設備組成。在現場輕松擴展通道，無需儀器或濾波器重新調諧。每個通道都分配在一個 5 單元的機柜中。在 42 個單元、25 英寸標準機架中最多可安裝 8 個通道。
電氣規格
頻帶： 225 – 400 兆赫
阻抗： 50 歐
輸入功率：100W 連續波
插入損耗：可調 1 ÷ 3.5 dB
機械規格
尺寸： 25 英寸機架，5HU，深度 600 毫米。
工作溫度： -10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 雙橋合路器 180 VHF 腔
組合器允許使用公共天線在一個站點運行多個無線電通道。MCPD 180 V 雙橋組合器保證通道之間的隔離與歧管或星點組合器有關。它們由兩個 180 毫米 VHF 腔和兩個混合設備組成。無需儀器或腔體重新調諧即可在現場輕松擴展通道。
每個通道都分配在一個 4 單元 19 英寸機柜中。在 42 個單元、19 英寸標準機架中最多可安裝 10 個 VHF 范圍內的頻道。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
輸入功率：100W 連續波
插入損耗：可調 1 ÷ 3.5 dB
機械規格
尺寸： 19 英寸機架，4HU，深度 700 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 歧管合路器 210 VHF 雙腔
組合器允許使用公共天線在一個站點運行多個無線電頻道 MCP 210 V 多路組合器使用另一種方法組合多達 4 個 VHF 范圍內的頻道。頻道數量可以根據要求增加或減少。
雙帶通濾波器每個通道都使用可調窗口耦合。每個通道都分配在一個 5 單元的 19 英寸機柜中。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
輸入功率：200W 連續波
插入損耗：可調 1.5 ÷ 4 dB
機械規格
尺寸： 19 英寸機架，5HU，深度 728 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
TELMEC 陷波濾波器 210 VHF 腔
當工作頻率和拒絕頻率之間的窄間距需要高衰減時，使用陷波濾波器。衰減和插入損耗可以通過腔體的旋轉回路進行調整。它用于300 KHz的頻率間隔?；蚋?。它安裝在單個底座框架 5 個 19 英寸機柜中。
電氣規格
頻帶： 118 – 144 兆赫
阻抗： 50 歐
最大功率：200W 連續波
插入損耗：可調 0.5 dB ÷ 2.5 dB
機械規格
尺寸： 19 英寸機架，5HU，深度 684 毫米。
工作溫度：-10°C 至 +55°C
調諧方法：旋鈕，伸縮運動
用于 ATC 應用的濾波器和組合器
基站的發射機和接收機組通過多耦合網絡耦合成單個天線，從而大大提高了基站效率。
通過提供合適的濾波器，我們實現了發射器和接收器之間的高度隔離，從而以低插入損耗獲得所需的選擇性。
我們提供各種帶有機械腔的產品。產品包括 VHF 和 UHF 頻率范圍內的帶阻、帶通陷波濾波器和組合器。
組合器用于組裝不同尺寸的腔體。使用的配置是星點、歧管和雙橋。
VHF 范圍內使用的腔體是：
甚高頻 085 矩形085型腔 85 x 216 毫米。（雙倍的） AST-1506
甚高頻120 矩形120腔 108 x 122 毫米。 AST-1034
甚高頻165 矩形165腔 165 x 210 毫米。 AST-1360
甚高頻 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高頻 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高頻 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高頻 100 第 100 輪 120 毫米。直徑 AST-0108
甚高頻 200 第 200 輪 200 毫米。直徑 AST-0152
在 UHF 范圍內使用的腔體是：
超高頻120 矩形120腔 108 x 122 毫米。 AST-1052
超高頻210 方形210型腔 210 x 210 毫米。 AST-1193
超高頻 280 矩形280腔 280 x 210 毫米。 AST-1111
超高頻100 第 100 輪 120 毫米。直徑 AST-0149
