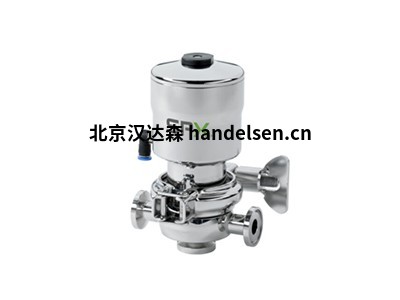

德國APV閥門VRAH增強型PTFE閥座



1、德國APV閥門產品介紹

球閥為不需要完全衛生、就地清潔(CIP)服務的廣泛應用提供了極大的經濟性和耐用性。它們易于安裝和維護。提供與其他閥門類型相同的控制單元選項，以在多閥門系統中提供通用的外觀、控制界面和備件。DT4罐出口防混閥用于罐和維修管道之間的可靠分離。DT4儲罐出口是D4系列防混系列的擴展，有助于滿足當今客戶對食品和飲料、乳制品、個人護理和釀造領域的生產靈活性、提高生產力、快速投資回報(ROI)和提高產品質量的需求加工工業。



2、德國APV閥門產品描述

下一代防混閥技術是APV和Waukesha Cherry-Burrell工藝技術持續發展的結果。D4系列用于不同流體的可靠分離，有助于滿足當今客戶對食品和飲料、乳制品、個人護理和釀造加工行業的生產靈活性、提高生產力、快速投資回報(ROI)和提高產品質量的需求。產品安全性是通過柔性隔膜軸將產品室與環境（大氣）密封隔離來提供的。閥門的功能是關閉管線部分或無菌罐。

3、德國APV閥門工作原理

球閥的工作原理是通過閥體內裝有聚四氟乙烯閥座的球體打開以允許流動或關閉以關閉管道內的流動。通過球的浮動位置，在關閉位置，向流動方向的運動成為可能，從而提供通道（2和3）中的最佳密封。雙座防混閥用于同時通過閥門安全有效地處理兩種不同的流體（通常是產品和CIP）。DT4防混設計有兩個獨立操作的閥座，當閥門處于故障安全關閉位置時，可將儲罐和管道分開。如果密封失效，閥座之間的大氣通風腔會形成一條通過泄漏室離開的路徑，并在閥座清潔期間為CIP溶液提供排放口。包括外部CIP噴射沖洗連接，以在生產過程中關閉或打開閥門時，加強對泄漏孔腔和下軸的清潔。







4、德國APV閥門產品參數

①內部：電拋光

②外部：玻璃噴砂，緞面處理

③最大限度管道：10巴(145 psi)

④儲罐壓力：>5 bar(73 psi)

⑤所需氣壓：5 bar(73 psi)，閥門常閉

⑥最大限度溫度：EPDM和HNBR：135ºC/275ºF（短時間為140ºC/284ºF）FPM 135ºC/275ºF（不適用于蒸汽）

⑦滅菌溫度：EPDM&HNBR：（短時間）140ºC/284ºF

⑧控制氣壓：最小。87 psi(6 bar)，最大116磅/平方英寸（8巴）

⑨產品接液部件：1.4404/AISI 316L其他不銹鋼零件1.4301/AISI 304



5、德國APV閥門產品優勢

①全不銹鋼結構：鍛造閥體和球體

②FDA批準的材料，包括增強型PTFE閥座

③空腔填充以最大限度地減少球和閥座周圍的殘留物堆積

④全端口打開，在打開位置不受限制的流動

⑤適用于要求苛刻的服務應用的高溫和高壓額定值

⑥具有“常閉”、“常開”或“雙作用”方向的免維護氣動執行器

⑦標準ISO模式安裝墊，便于從手動手柄改裝為氣動執行器

⑧三片式設計，帶浮動密封

⑨可鎖定的手動手柄選項以增加安全性



6、德國APV閥門產品型號

①德國APVRG4

②德國APVRGMS4

③德國APVVRA

④德國APVVRAH

⑤德國APVSD4

⑥德國APVSDMS4

⑦德國APVPR2

⑧德國APVDKRH2

⑨德國APVAP1

⑩德國APVDA3+
