一、Mahr企業介紹

吳要闖 QQ：2287637057   手機：13001296910 電話：010-64714988-183 傳真：010-84786709-667 郵件：sales20@handelsen.cn

       德國mahr（馬爾） 是一家全球經營的中型家族企業，其名稱傳統上與生產
計量、質量和創新等術語有關。除了用于測試工件幾何形狀的高質量測量單元外，
作為機械結構通用元件的高精度齒輪和計量泵以及高精度旋轉沖程軸承也是產品
計劃的重要組成部分。作為生產計量領域的應用專家，Mahr 解決了客戶的計量任
務，并且是所有與質量相關的問題的聯系合作伙伴。
二、Mahr業務領域
mahr 系統計量
mahr 手持式
mahr 計量高精度齒輪和計量泵
mahr 計量混合分配技術
mahr 高精度滾珠軸承
三、Mahr產品適用行業：汽車、精密機械、電子、醫療技術、航空航天行業、光學行業、合成纖維行業等
四、產品圖片和技術數據

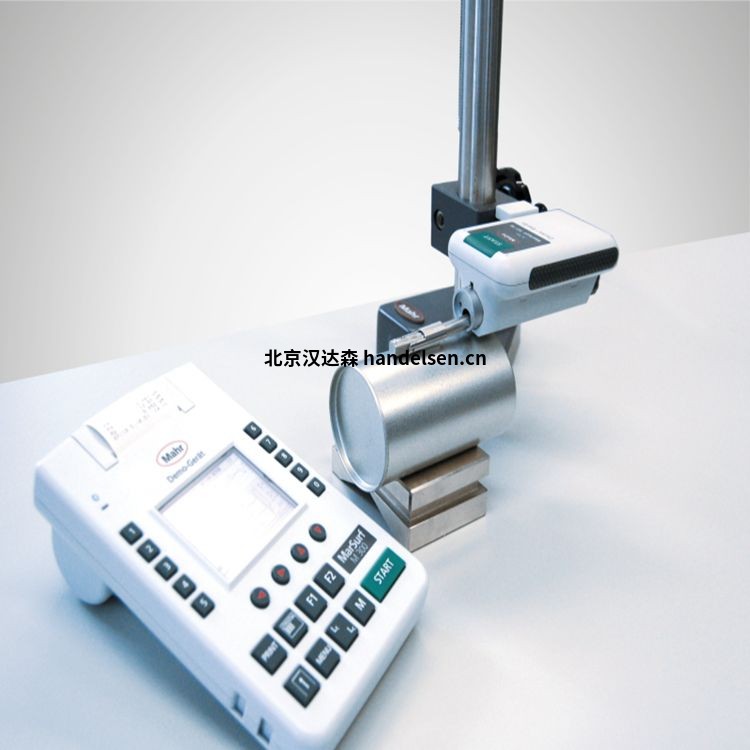

移動式粗糙度測量裝置
型號：
Mahr 袖珍沖浪IV
Mahr 火星沖浪PS10
Mahr MarSurf M 300
Mahr MarSurf M 300 C
Mahr MarSurf M 400

4.1 Mahr 袖珍沖浪IV的特點
由鑄鋁制成的堅固外殼可確保多年準確可靠的測量操作
四個可選參數的測量：Ra、Rmax/Ry、Rz
測量完成后讀取所有參數
測量長度可根據截止波長 0.8 mm/0.030“ 1x、3x 或 5x 進行調整
可以在任何位置實施 - 水平、垂直和倒置
四個鎖定探頭位置 - 軸向或 90°、180° 或 270° 角
即使難以觸及的內徑和外徑表面也可觸及
MarConnect 數據輸出用于簡單的數據傳輸，兼容標準數據記錄系統
易于閱讀的 LCD 在掃描表面后立即以 ?m 或 ? 英寸顯示測量的粗糙度參數
指示范圍何時超過或低于限制的消息和電池警告符號也會顯示
簡化的校準過程
通過易于更換的 9V 電池延長電池壽命 技術數據
2191800 - 帶認證參考樣本和 EGH-1019 的 POCKET SURF 4                      2191802 - 帶認證參考樣本和 EGH-1026 的 POCKET SURF 4
定位速度                        1.0                                                                                                   1.0
測量原理                        滑移探針系統                                                                                     滑移探針系統
探測                        壓電滑動探頭                                                                                     壓電滑動探頭
計量單位                          公制/英寸                                                                                     公制/英寸
測量范圍 mm    Ra - 6.35 µm / 250 Ry、Rmax、Rz - 25.3 µm / 999 µin    Ra - 6,35 µm / 250 Ry, Rmax, Rz - 25,3 µm / 999 µin
輪廓分辨率    0,01 µm / 1 µin                                                                                     0,01 µm / 1 µin
根據 ISO/JIS 的取
樣長度數 n        已選擇：1 - 5                                                                                        已選擇：1 - 5
手寫筆                      10 µm /.0004"                                                                                        5 µm / .0002"
測量力 (N)                       15 毫牛                                                                                                      15 毫牛
可充電電池        電池，9V                                                                                        電池，9V
尺寸（毫米）    140 x 76 x 6,35 毫米
