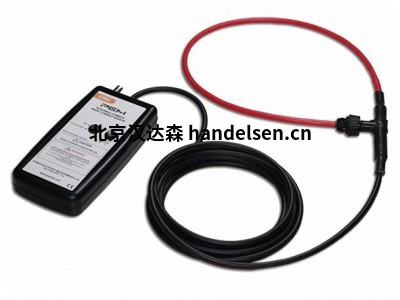

GMW CMC 共模電流探頭

　　用于控制交流電機的變頻驅動器 (VSD) 會產生機器軸上可能出現的大高頻電壓。這些電壓是 PWM 電壓電容耦合的結果。軸上的電壓足以使電弧電流通過電機軸承流向地面。

　　放電電流可能導致軸承滾道表面加熱甚至熔化。軸承電流造成的損壞可能導致電機驅動過早故障以及昂貴的維護和降低時間。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　
漢達森祁佳強 手機/微信177*4453*6447

　　特征

　　峰值電流：±37.5A。150A

　　線圈周長：500 .4000 毫米(標準)

　　線圈橫截面： 8.5mm

　　帶寬：1.9kHz 至 14MHz (-3DB)

　　堅固、靈活、繞夾的線圈

　　高壓隔離和共模抑制

　　不受高直流磁場的影響

　　電池 (4xAA) 和外部直流電源

　　CE 標記

　　特殊長線圈版本

　　應用

　　低頻特性

　　低頻帶寬設置為衰減任何大的基本頻率電流和磁場。CMC06 集成器在 50Hz 時通常具有 -90dB 的增益，這意味著如果有 100Arm，50Hz 電流通過線圈，CMC 的輸出將為 <0.2mVrms。

　　CMC Plot - LF

　　高頻特性

　　CMC 的高頻帶寬由線圈長度、電纜長度和集成器設計決定。規格表中為 2.5 米電纜和 1000mm 線圈引用每個型號的高頻帶寬。

　　CMC Plot - HF

　　典型高頻響應(型號 CMC06 = 50mV/A)顯示線圈長度、500mm 線圈至 5000mm 線圈的高頻性能變化

　　噪聲特性

　　低噪聲集成器設計可實現高頻電流的更高測量精度，并實現寬動態測量范圍。

　　CMC Plot - Noise

　　典型噪聲 = 型號 CMC03 Ch1 = CMC03/B/2.5/1000(峰值電流 75A，靈敏度 100mV/A) 時間基 2ms/div

　　延遲特性

　　該軌跡顯示，與同軸分流測量相同的電流相比，CMC03 測量 2MHz 正弦電流源。在CMC的實際電流和輸出之間有延遲，這是可預測的，由線圈和電纜長度以及集成器設計決定。CMC03B/2.5/1000 的預測延遲為 35ns。

　　CMC Plot - Delay

　　2MHz 阻尼正弦電流 16Apk Ch1 = CMC03/B/2.5/1000 (峰值電流 75A，Sens. 100mV/A) Ch2 = 共軸分流 2GHz 時間基 200ns/div
