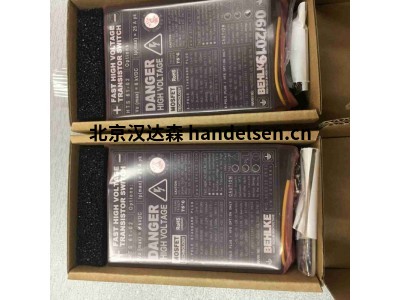

behlkeMOSFET系列高壓開關推挽式開關

它是高壓功率半導體堆棧的全球市場領導者。我們生產用于交流和直流的單開關或電橋配置的高壓固態開關，其電壓最高可達200?? kV。我們的交付計劃包括600多種基于高度靈活設計的標準開關和脈沖器。 因此，可以進行多種技術修改以及完整的定制解決方案。請與我們聯系獲取更多信息！



二、behlke產品型號

behlke HTS 401-15-SiC

behlke HTS 401-30-SiC

behlke HTS 701-15-SiC

behlke HTS 701-30-SiC

behlke HTS 31-01-GSM

behlke HTS 31-06-C

behlke CF-LC I

behlke HTS 331-06

半橋配置中的HV推挽式開關

●兩條開關路徑可快速上升和下降時間

● 被動開關路徑鎖定可確保安全操作

● 無交叉電流

● 非常適合將HV方波脈沖精確地輸入電容性負載

● 不需要工作電阻

● 無需大型高壓輸入儲能電容器

13.1、behlke技術說明：

快速推挽開關（半橋）對于來自感性負載或增加的接線電感的反向電流非常敏感。反向電流可能以不確定的方式導通本征（寄生）MOSFET二極管。這可能導致橋式開關路徑內發生短路，進而導致災難性故障。請始終確保沒有電流擺回到開關的輸出端。這應該通過示波器的最大測量值來驗證。實際工作電壓的10％。請始終將足夠的緩沖電容器（最好是陶瓷類型）直接連接到HV輸入，并在輸出接線較長的情況下使用足夠的串聯阻尼電阻。MOSFET開關上的感性負載始終需要快速續流二極管網絡（串行截止二極管+并聯續流二極管）。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管從外部安裝。它也可以作為選件I-FWDN集成到交換模塊中。請仔細閱讀一般說明。

  BEHLKE推挽開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間降低約50％）和輸入低通濾波器選件LP結合使用。這些選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩或自觸發），并總體上簡化了EMC設計。

13.2、產品代碼：

型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表

 開啟行為（0 =固定導通時間，1 =可變導通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 31-03-HB-C：HTS = HV晶體管開關，3 = 3 kV，1 =可變導通時間，03 = 30安培，HB =半橋，C =緊湊系列。



13.3、behlke產品型號：

behlke HTS 11-07-HB-C

behlke HTS 21-07-HB-C

behlke HTS 31-03-HB-C

behlke HTS 31-13-HB-BC

behlke HTS 41-02-HB-LC-C

behlke HTS 61-01-HB-C

behlke HTS 61-03-HB-C

behlke HTS 71-13-HB-BC

behlke HTS 91-01-HB-C

behlke HTS 91-02-HB-LC-C

behlke HTS 181-01-HB-C
