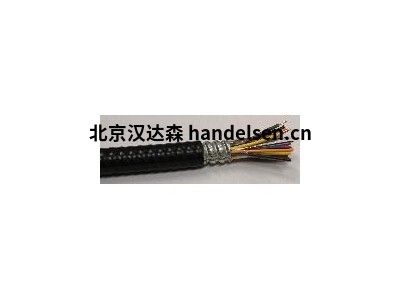

Nexans-MC鎧裝儀表電纜產品型號介紹

　　標準

　　國家： UL 1569; UL 2225; UL 66

　　描述

　　單個或多個單獨屏蔽雙或三元組，整體電纜屏蔽，PVC內套，連續波紋鋁護套，PVC護套

　　施工

　　導體：裸銅退火銅，符合ASTM B3和B類標準，符合ASTM B8標準。

　　絕緣：符合UL 66的PVC /尼龍類型TFN，阻燃性，90°C額定溫度。

　　絕緣屏蔽：螺旋纏繞鋁箔/聚酯屏蔽以提供100%的覆蓋率，鍍錫銅排擾線的尺寸比電路導線小兩倍。

　　裝配：根據需要，對/三元組在同心層中被電纜連接，間隙填充有合適的非吸濕性填料。合成材料的粘合帶以基本圓形的形狀組裝芯。

　　整體電纜屏蔽：螺旋纏繞的鋁箔/聚酯屏蔽以提供100%的覆蓋率，以及與電路導體尺寸相同的鍍錫銅排擾線。

　　內護套：聚氯乙烯護套，根據UL 1569標準，電纜芯線溫度額定值為90°C，額外阻燃。在夾克縱向鋪設一條撕裂繩以便于剝離。

　　裝甲：連續波紋鋁護套不超過0.2%微量銅，提供完整的保護，防止液體和氣體進入。它還提供了出色的機械保護，附加的靜電屏蔽，并作為接地設備的簡單方法。

　　外套：整個UL 1569黑色聚氯乙烯護套，額定溫度90°C; 低氣體排放; 有限的火焰蔓延和優異的耐腐蝕性。

　　導體的識別

　　對：黑色/白色和數字編碼

　　三元組：黑色/白色/紅色和數字編碼

　　彎曲半徑

　　固定位置： 7 x電纜總直徑

　　在拉動期間： 12倍電纜總直徑

　　規格

　　*符合UL 66，TFN額定90°C 600V導線

　　*滿足UL 1569對MC型金屬包覆電纜的要求

　　*符合危險位置的UL 2225 *符合

　　NEC條款330的指定型MC

　　施工特點

　　導體材料 銅

　　電氣特性

　　最大工作電壓 600V

　　使用特點

　　最高工作溫度 90℃下

　　選項

　　以下結構可以在特殊訂單上提供：

　　不同的導體尺寸

　　不同的配對或黑社會配置

　　可定制顏色

　　其他結構和組合(適用一些制造限制)
