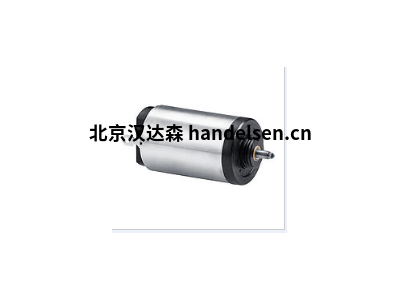

FAULHABER S/G貴金屬換向直流微電機

該產品系列最突出的特點，是其轉子為無鐵心的自承式斜繞組漆包線 構成。由此產生的低重量可使慣性最小化。運轉時無齒槽效應，這些電 機因而具有獨特的動態性。

緊湊、低功耗、精確的低噪聲換向信號，以及控制簡單，使得該產品具 有廣泛的市場適用性，如電動手持裝置、泵、自動化技術、光學和設備 制造。

通過與大量不同的減速箱、編碼器和控制器組合，即使對于最具挑戰性 的應用，FAULHABER也能夠提供最合適的系統解決方案。

·強力磁體

·工作溫度范圍大

·帶有耐腐蝕涂層的全鋼外殼

·無齒槽轉矩，高動態，精確的調速控制

·低功耗 - 低啟動電壓

·極其緊湊和輕量化的設計

主要參數

電機直徑 6 至 22 mm

電機長度 15 - 33 mm

額定電壓 1.5 - 40 V

轉速 不超過24 000 min-1

轉矩 不超過5.9 mNm

連續輸出 不超過8 W

直流微電機

系列 0615 ... S

精密合金換向

名義電壓: 1,5 ... 4,5 V

電流上至: 0,17 mNm

空載轉速: 20.200 min?¹

堵轉轉矩: 0,24 mNm

外徑: 6 mm

長度: 15 mm

型號實例：

0615N003S

0615N1.5S

0615N4.5S

直流微電機

系列 1219 ... G

精密合金換向名義電壓: 4,5 ... 15 V

電流上至: 0,72 mNm

空載轉速: 16.200 min?¹

堵轉轉矩: 1,19 mNm

外徑: 12 mm

長度: 18,7 mm

型號實例：

1219N006G

1219N012G

1219N015G

1219N4.5G

直流微電機

系列 1516 ... S

精密合金換向

名義電壓: 1,5 ... 12 V

電流上至: 0,59 mNm

空載轉速: 15.600 min?¹

堵轉轉矩: 1,2 mNm

外徑: 15 mm

長度: 15,8 mm

產品實例：

1516T002S

1516T006S

1516T012S

1516T1.5S

1516T4.5S

直流微電機

系列 1624 ... S

精密合金換向

名義電壓: 3 ... 24 V

電流上至: 2 mNm

空載轉速: 14.400 min?¹

堵轉轉矩: 5,16 mNm

外徑: 16 mm

長度: 23,8 mm

型號實例：

1624T003S

1624T006S

1624T009S

1624T012S

1624T018S

1624T024S

直流微電機

系列 2230 ... S

精密合金換向

名義電壓: 3 ... 40 V

電流上至: 4,7 mNm

空載轉速: 9.600 min?¹

堵轉轉矩: 14,7 mNm

外徑: 22 mm

長度: 30 mm

型號實例：

2230T003S

2230T006S

2230T012S

2230T015S

2230T024S

2230T040S

直流微電機

系列 2233 ... S

精密合金換向

名義電壓: 4,5 ... 30 V

電流上至: 5,9 mNm

空載轉速: 9.000 min?¹

堵轉轉矩: 20,2 mNm

外徑: 22 mm

長度: 32,6 mm

型號實例：

2233T006S

2233T012S

2233T018S

2233T024S

2233T030S

2233T4.5S
