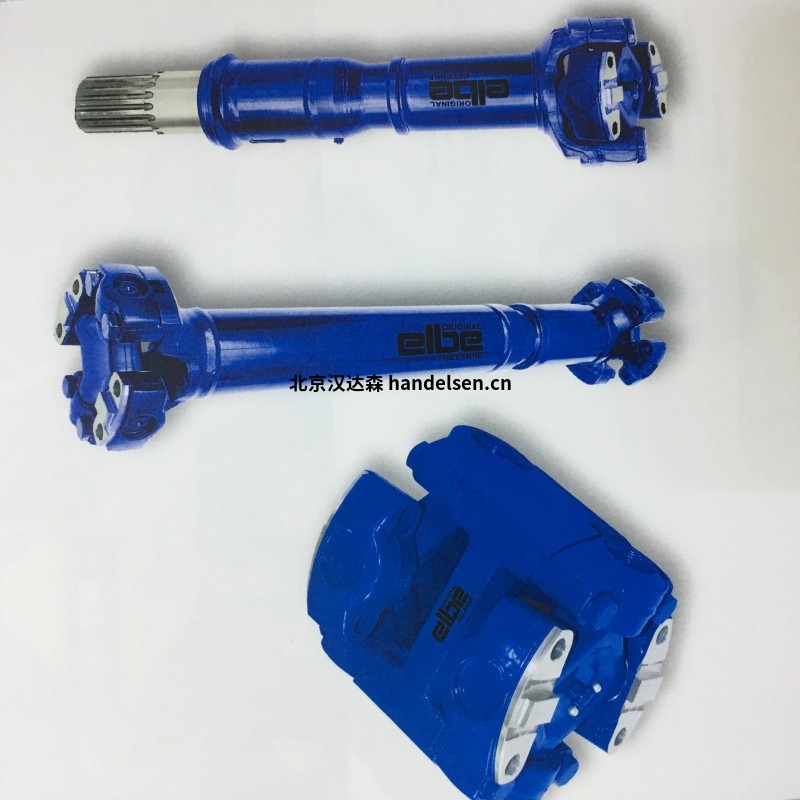

Elbe聯軸器萬向軸0.300系列應用于鐵路機械

a)與長度補償的單個接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。

b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。

中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。

Elbe聯軸器萬向軸0.300系列參數簡介

產品應用:

ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:

可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

ELBE 0.300系列

大Md：4.000至15.000 Nm

大偏轉角度可達42°

特點：

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

雙/單接頭，長度延長

雙長度延長的關節

滾子軸承

萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

精密萬向軸：ELBE 0.600系列

十字萬向軸：ELBE 0.700系列

球窩萬向軸：ELBE 0.800系列

產品應用:ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

Elbe 0.100系列：

扭矩范圍：250 bis 35.000 Nm

偏轉角度可達35°
