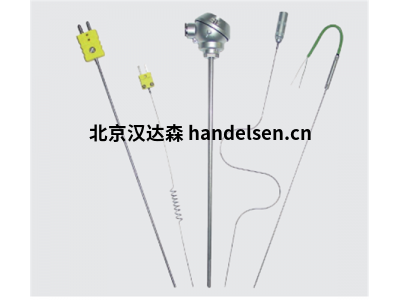

德國Conatex 熱電偶
德國Conatex 熱電偶
1、Conatex 符合DIN EN 60584-1的T 1線和熱電偶DIN 43710 DIN EN 50113
此列表包括帶絕緣層或不帶絕緣層的線和熱電偶。
l根據DIN EN 60584-1的熱電偶組合
Cu-CuNi，T型
NiCr-CuNi，E型
Fe-CuNi，J型
NiCr-Ni，K型
NiCrSi-NiSi，N型
Pt10Rh-Pt，S型
Pt13Rh-Pt，R型
Pt30Rh-Pt6Rh，B型
l根據DIN 437101的熱電偶組合）
Cu-CuNi，U型
Fe-CuNi，L型
l適用于高溫范圍的熱電偶組合
W5Re-W26Re，類型C
W3Re-W25Re，類型D
l符合國際標準的熱電偶組合
例如ANSI MC 96.1
和特殊合金
T1 / 1線，非絕緣
l購買舊鉑金或重新加工成新材料
1）自1994年起撤消DIN 43710，不再用于新系統。
ConATEX 溫度測量技術
第1/8頁.conatex.de
1號
線和
之后的熱電偶
DIN EN 60584-1
DIN 43710
DIN EN 50113
T1線和熱電偶
l T1 / 2絕緣線
線類型：J，L，T，U，K，N，E
導線Ø：0.2 / 0.5 / 0.8 / 1.0 / 1.38毫米
版本：單導體或雙導體
隔離：PVC max。 + 105度
硅膠最大+ 200°攝氏度
鐵氟龍最大+ 260°C
玻璃纖維最大+ 400°C
特殊玻璃纖維最大+ 600°C
石英纖維最大+ 1000°C
陶瓷纖維最大+ 1200度
l T1 / 3熱電偶，帶絕緣層或不帶絕緣層
熱電偶類型：J，L，T，U，K，N，E，S，R，B
線直徑：0.35 / 0.5 / 1.0 / 1.38 / 1.5 / 2.0 / 2.5 / 3.0 mm
版本：A，B，C，Cl，D表格
l熱電偶基本值系列
l熱電偶的極限偏差等級（公差）
l使用溫度
CONATEX
T1 / 1非絕緣T型線，根據DIN EN 60584-1和DIN 43710
公差可根據要求縮??；例如½DIN 43710或1級
或2類DIN EN 60584-2。列出的單線和線對分別列出或一起列出
以線圈形式提供。
L1）型和U1）型熱電偶是1985年12月版的DIN 437101）的一部分。這兩個熱電偶的基本值不同于DIN EN 60584-1的J型和T型熱電偶。
根據DIN 43710或DIN EN 60584進行顏色編碼（另請參見清單T 6）。
2、Conatex 直型熱電偶，符合DIN EN 50446
此列表包括具有內置熱電偶的隨時可安裝的大小型直型熱電偶，例如
溫度測量通常需要。
為了延長熱電偶的使用壽命，我們建議安裝不透氣的陶瓷內管并使用大直徑的導線。
如果此列表中的熱電偶似乎不適合特殊應用，我們請您提供
準確披露操作條件，以便我們可以提出適當的建議。
溫度測量技術
13
T 2/1直型熱電偶，符合DIN 43733
此列表包括具有內置熱電偶的隨時可安裝的大小型直型熱電偶，例如
溫度測量通常需要。
為了延長熱電偶的使用壽命，我們建議安裝不透氣的陶瓷內胎和
使用大線徑。
如果此列表中的熱電偶似乎不適合特殊應用，我們請您提供
準確披露操作條件，以便我們可以提出適當的建議。
在DIN EN ISO 9001：2000的框架內，必須定期進行生產過程中使用的測量和測試設備
定期檢查。通過校準證書可確保追溯至國家標準。
您將在這方面從我們這里收到
●帶測試管的熱電偶，以容納測試熱電偶
（在操作期間啟用控制）
●測試熱電偶
●精密測量裝置
●校準品
●測量鏈的校準證書（DKD）和工廠測試證書，包括測試熱電偶和
精密量測裝置
對于玻璃行業，我們目前提供帶有Pt或Pt10Rh貴金屬保護管的熱電偶。
也可提供另一種鍍鉑陶瓷管。
除了帶有1個或3個熱電偶的版本之外，您還可以將熱電偶用作步進式熱電偶
與z。 B.參考3個熱電偶。
作為DIN EN ISO 9001的一部分，必須定期進行生產過程中使用的測量和測試設備
定期檢查。通過校準證書可確保追溯至國家標準。
您將在這方面從我們這里收到
l帶測試管的熱電偶，以容納測試熱電偶
（在操作期間啟用控制）
l測試熱電偶
l精密測量儀器
l校準器
l測量鏈的校準證書（DAkkS / DKD）和工廠測試證書，
由測試熱電偶和精密測量裝置組成
對于玻璃行業，我們目前提供帶有Pt或Pt10Rh貴金屬保護管的熱電偶。
也可提供另一種鍍鉑陶瓷管。
除了具有1個或2個熱電偶的版本外，您還可以將熱電偶用作步進式熱電偶
z。 B.參考3個熱電偶。請問我們。
CONATEX溫度測量技術
第1/5頁.conatex.de
T 2/1
直行
熱電偶
至
DIN EN 50446
T2 / 1直熱電偶
將直型熱電偶與金屬保護管一起使用的準則
用于安裝在不同氣氛的烤箱中
帶陶瓷保護管
信息取自DIN板材50446，僅作為使用各種金屬的指南
材料以及陶瓷絕緣材料。
TM9數字溫度變送器
C0901型可編程變送器
C0902型可編程變送器，符合HART®協議
C0903型可編程變送器，ProfibusPA®
l通用可編程
-電阻溫度計
-熱電偶
- 抵抗性
-張力
帶輸入信號的溫度線性輸出
電阻溫度計和熱電偶
模擬輸出4 ... 20 mA，2線制
l傳感器損壞或短路時的錯誤信息，可根據Namur NE 43進行調整
l認證：ATEX 100a，CSA，FM
l電流隔離
l交貨時間短，也內置在連接頭中
熱電偶數量
選件MU
2線制變送器
在連接頭AUS / AUZ中
巴士/ BUZ
選件MUH
2線制變送器
在連接頭AUSH / AUZH中
3、根據DIN 43735的T 2/2熱電偶量具
該清單包含根據DIN 43735的量具，用于根據清單W1安裝在保護裝置中。 它們由帶護套的熱電偶電纜或（如果需要）帶有ø42 mm法蘭的插入管和帶端子的陶瓷底座組成。
用兩個螺釘將測量插件固定在連接頭（B型系列）中，并用兩個彈簧彈性地固定在
按壓保護管底部。 這樣可以防止振蕩并縮短響應時間。
測量插件包含一個或兩個由Fe-CuNi（J或L型），NiCr-Ni（K型）或NiCrSi-NiSi（N型）制成的熱電偶，
可以焊接到插入管或護套的底部，也可以絕緣。
測量插件也可以與2線制變送器（選件MU）或50 mm長的安裝板一起使用，
絕緣絞合連接線，以容納2線制變送器（選件FM）。
4、T 3角熱電偶
該列表包含角熱電偶，主要用于鹽浴和熔融金屬中的溫度測量
可以使用。角形的目的是使熱電偶的連接頭不直接位于熱電偶的上方。
浴室鏡，因此不會暴露于高溫或腐蝕性蒸汽中。
設備：
角度GTW 35
訂單號。 TM30440
GTW 35
對于直徑ø22的管，訂購號TM30441
對于管ø26，訂貨號TM30442
對于ø28管，訂購號TM30443
形狀3
溫度測量技術
19日
T 3角熱電偶
該列表包含角熱電偶，主要用于鹽浴和熔融金屬中的溫度測量
可以使用。角形的目的是使熱電偶的連接頭不直接位于熱電偶的上方。
浴室鏡，因此不會暴露于高溫或腐蝕性蒸汽中。
推薦的熱套管材料：
用于熔融鹽
Tenifer高達600°C Titan NT
硝石，氯化物和
含氰化物的退火和回火浴
高達1000°C的鐵
鐵高達1350°C的鋼SL 25
用于熔融金屬
GG-22
鋁可達700°C石墨
CO 99011）
鎂可達700°C鐵Al / Mg合金。
軸承金屬可達600°C GG-22鉛
GG-22
鋅，可達600°C，搪瓷
鐵
鐵可達650°C
x10鉻硅29
銅可達1250°C石墨
CO 99011）
x10 CrSi 29黃銅，900°C石墨
設備：
角度GTW 35
訂單號。 TM30440
1）高性能陶瓷，請詢問我們。
GTW 35
適用于ø22管，訂貨號TM30441
適用于ø26管，訂貨號TM30442
適用于ø28管，訂貨號TM30443
