VACUUMSCHMELZE差動電流傳感器

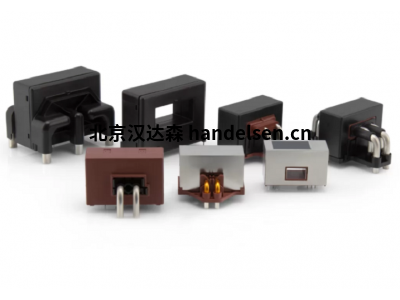

具有VAC發明的磁探頭的閉環差分電流傳感器，可實現最高的精度。VAC差動電流（DI）傳感器可提供30 mA至幾安培的差動電流。



一、產品好處：



最高 一次電流高達120 A

帶有集成原邊和原邊導體開口的變體

DI檢測的最高準確度<1.5％

頻率范圍DC至10 kHz

UL認證 符合UL508

集成屏蔽EMI

+5 V單電源和電壓輸出，可直接連接到A / D轉換器



二、產品應用：



光伏逆變器

電動汽車充電

變頻器

衛生保健



三、技術指標：



1.標準法規

我們的傳感器是根據IEC 61800-5-1“可調速電力驅動系統”設計的。但是，傳感器還滿足其他標準的許多要求，例如EN 50178“用于電力設施的電子設備”或EN 62109“用于光伏電力系統的功率轉換器的安全性”。此外，我們的標準類型已通過Underwriters Laboratories根據UL508“工業控制設備”認證。類別為NMTR2（組件–電源電路和電動機–安裝的設備）。VAC傳感器可在文件E317483和E169721中找到。



2.驗證和類型測試

所有新創建的系列均經過廣泛的類型測試和驗證。在我們的數據表中的“電氣數據：（由類型測試進行調查）”和“常規測試”標題下描述了類型測試的標準。驗證包括放置在潮濕的氣候中，潮濕的氣候中交替變化的溫度，快速的溫度變化，反復的開/關循環，正弦振動，連續的沖擊，可焊性和耐焊錫熱測試。





差動電流傳感器的重要安全功能是監視整個系統對地的漏電流。這樣的系統由光伏模塊或電動機與逆變器結合而成，或者由電網與電池結合而成。有故障的系統可能對人身危險或引起火災，因此相應的標準要求逆變器或充電器與電網斷開連接，然后才可能對系統或人身危險。



泄漏電流是意料之外的，因此針對接地的故障電流不可控，并且可能包含直流部分和交流部分，因此需要對AC / DC敏感的監視。關鍵組件是VAC差動電流傳感器，其測量值作為輸出電壓傳輸并由控制系統進行評估。



通常，應使用帶有AC / DC敏感型差動電流傳感器的保護設備，在這種情況下，可能會產生恒定或大于零的恒定直流或脈動直流電。其他示例是電源或不間斷電源。



四、產品描述:

附加功能：消磁



每次上電時，傳感器將自動執行退磁循環，并在大約150毫秒后準備使用。建議在傳感器運行期間定期進行去磁。這將確保消除補償鐵芯的任何可能殘留的磁化，并且測量精度和偏移都在最佳范圍內。



要執行退磁循環，請執行以下操作：



V REF必須在大于100 µs的時間內設置為0V。開始內部測試電流生成

一旦V REF重置為其參考值，將開始退磁

傳感器運行110 ms退磁周期

在此期間，輸出設置為V OUT <0.5 V

之后，傳感器即可使用





內部測試電流產生



V REF設置為0 V時，電流傳感器將生成測試電流，同時出現恒定輸出V OUT = 250 mV。此功能可用于驗證傳感器的正確功能。



外部測試電流產生



所示的大多數N4646系列傳感器都提供了額外的連接，以產生外部測試電流。在傳感器內部，將單獨的繞組放置在磁性模塊上并饋送到外部。建議施加足夠大的外部電流，以驗證功能是否正確以及必要的關斷閾值。



傳感器型號



可用的類型有通孔以及用于PCB安裝的集成初級導體。這些傳感器設計有用于單相和三相系統的兩個或四個導體。



可以通過輸入和輸出V OUT和V REF上定義的電平訪問去磁，錯誤信號和內部測試等附加功能。



五、產品型號：

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624

VACUUMSCHMELZE T60004-L2040-W623

VACUUMSCHMELZE T60004-L2045-W886

VACUUMSCHMELZE T60004-L2050-W626

VACUUMSCHMELZE T60004-L2050-W625

VACUUMSCHMELZE T60004-L2063-W627

VACUUMSCHMELZE T60004-L2063-W721

VACUUMSCHMELZE T60004-L2080-W628

VACUUMSCHMELZE T60004-L2080-W722

VACUUMSCHMELZE T60004-L2100-W629

VACUUMSCHMELZE T60004-L2100-W723

VACUUMSCHMELZE T60004-L2130-W567

VACUUMSCHMELZE T60004-L2130-W630

VACUUMSCHMELZE T60004-L2130-W587

VACUUMSCHMELZE T60004-L2160-W631

VACUUMSCHMELZE T60004-L2160-W720

VACUUMSCHMELZE T60004-L2194-V105

VACUUMSCHMELZE T60004-L2194-W908

VACUUMSCHMELZE T60404-N4644-X052

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624



VACUUMSCHMELZE (VAC)公司成立于1923年，是全球高性能磁性材料及器件生產商的領導者。從軟磁產品到世界上磁性最強的永磁產品，VACUUMSCHMELZE是全球屈指可數的可以給客戶提供整套磁性技術方案的跨國公司之一。產品涵蓋半成品材料及其零部件、元器件及其集成系統，產品被廣泛應用于電力電子及電子工程領域。
